Opgaver på maskinen Driftsvejledning SIPLACE X-serie Komponentvogn køres hen til eller væk fra automat Fra softwareversion SR.70x.xx Udgave 01/2011 DK 348 5 Fig. 5.15 - 4 Kompon entvogn X-serie - greb svinges nedad (1) K…
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn køres hen til eller væk fra automat
347
VÆR FORSIGTIG 5
Skub komponentvognen med stor forsigtighed ind i automaten og stød ikke låsepalerne (pos. 3 i
Fig. 5.15 - 3, side 346) mod forhindringer.
HENVISNING 5
Skær tapene lige af ved X-feedermodulernes frontende, før komponentvognen fra X-serien
køres hen automaten.
VÆR FORSIGTIG 5
Kontrollér at bestykningshovedet befinder sig uden for komponentvognens område.
→ Skub komponentvognen forsigtigt helt ind i automaten.
HENVISNING 5
Luk beskyttelsesskærmene, da det kun er muligt at køre vognen hen til automaten, når beskyttel-
sesskærmene er lukket.
→ Tryk på den pågældende knap på automatens in- eller outputside (pos. 1, 2, 3 eller 4 i Fig.
5.15 - 1
, side 344), indtil vognen er kørt hen til automaten.
→ Skub kappen (Pos. 1 i Fig. 5.15 - 4
, side 348) opad med de to greb og sving grebet nedad
(Pos. 2 i Fig. 5.15 - 4
, side 348).
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Komponentvogn køres hen til eller væk fra automat Fra softwareversion SR.70x.xx Udgave 01/2011 DK
348
5
Fig. 5.15 - 4 Komponentvogn X-serie - greb svinges nedad
(1) Kappe skubbes opad
(2) Greb klappes nedad
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Til- og frakørsel af komponentvognen på forbindelsesstationen
349
5.16 Til- og frakørsel af komponentvognen på forbindel-
sesstationen
5

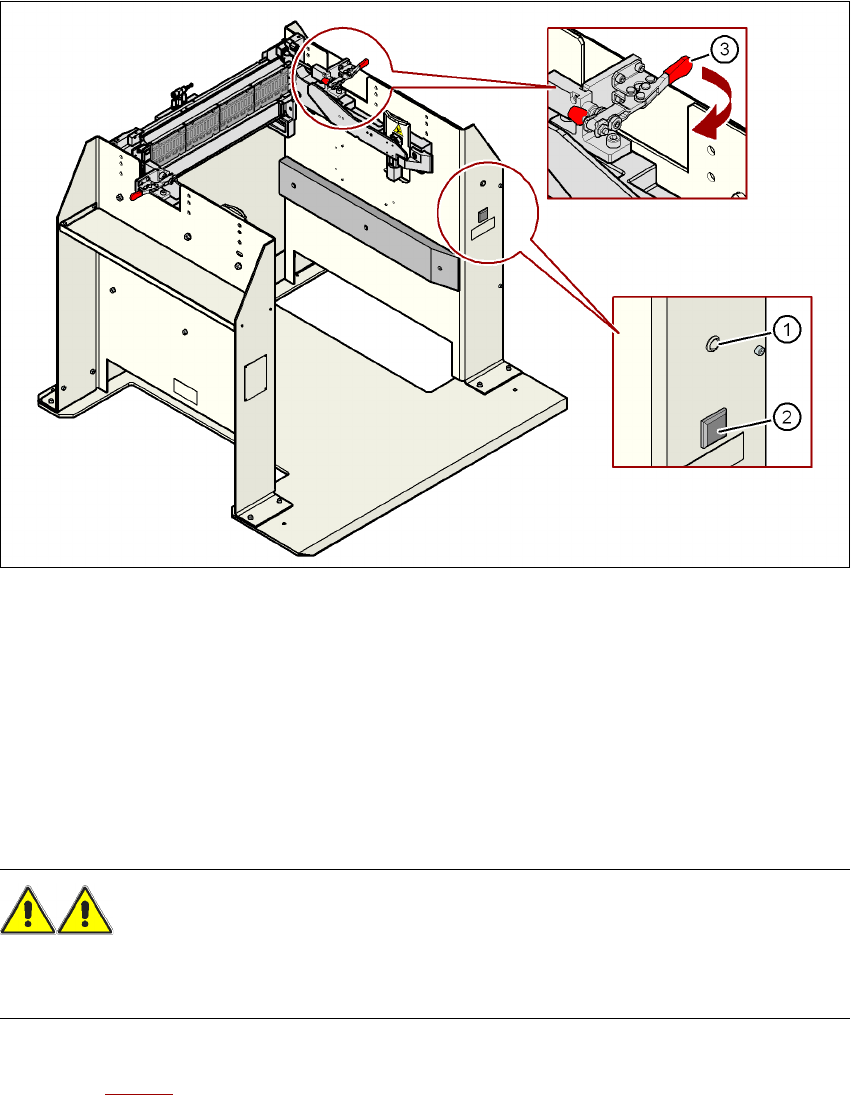

Fig. 5.16 - 1 Komponentvogn X-serie - greb svinges nedad
(1) Kontrollampe til netforsyningen
(2) Knap til låsning og åbning af alle feedermoduler på komponentvognen
(3) Vandret spændeanordning til fastgørelse af komponentbord-armen i stilling "lukket"
5
5
5.16.1 Forbindelse af komponentvogn SIPLACE X-serie til forbindelsesstation
ADVARSEL 5
→ Stik ikke fingrene ind i områderne mellem komponentvogn og forbindelsesstation under for-
bindelsen.
→ Åbn de to vandrette spændeanordninger samtidigt ved at bevæge disse i pilens retning (pos.
3 i Fig. 5.16 - 1
).
