Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 275 4.3.16.6 Afstandsmål for maskinfødderne på automat og MTC 4 4 4 4 Fig. 4.3 - 28 Afst…
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
274
4.3.16.5 Afstandsmål for maskinens fødder og Quad Lane transporten
4
4
4
4

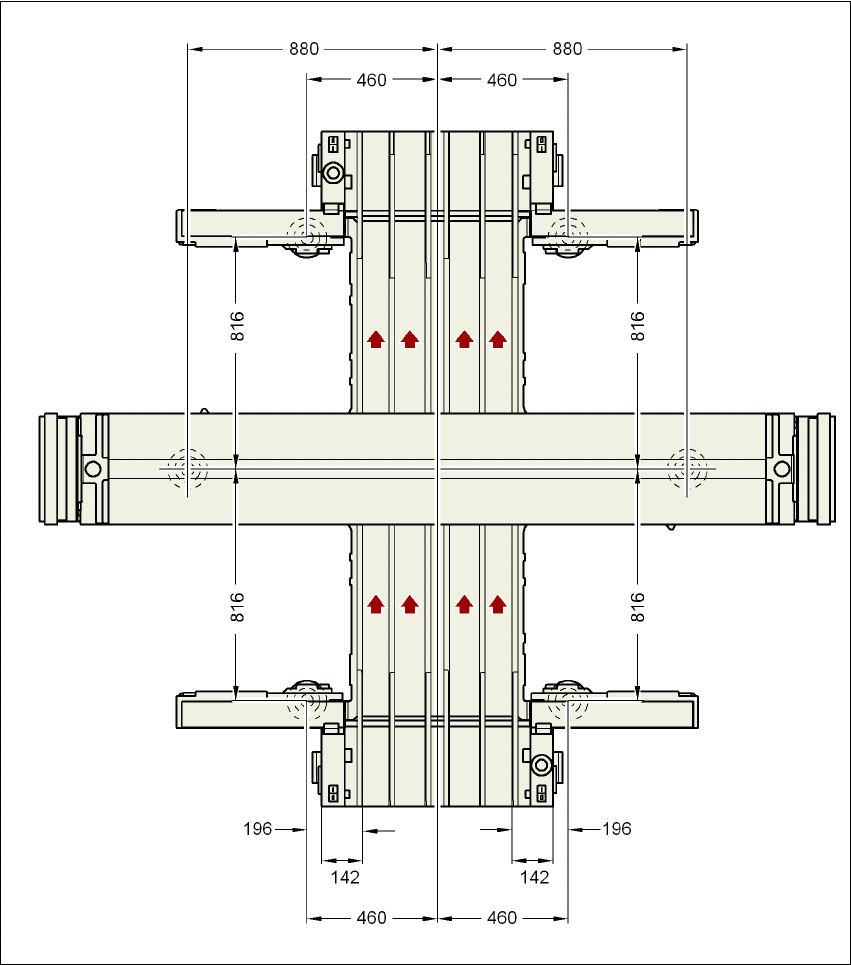

Fig. 4.3 - 27 Afstandsmål for maskinens fødder og Quad Lane transporten i millimeter -
faste transportkanter udvendig, afstand 535 mm
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
275
4.3.16.6 Afstandsmål for maskinfødderne på automat og MTC
4
4
4
4

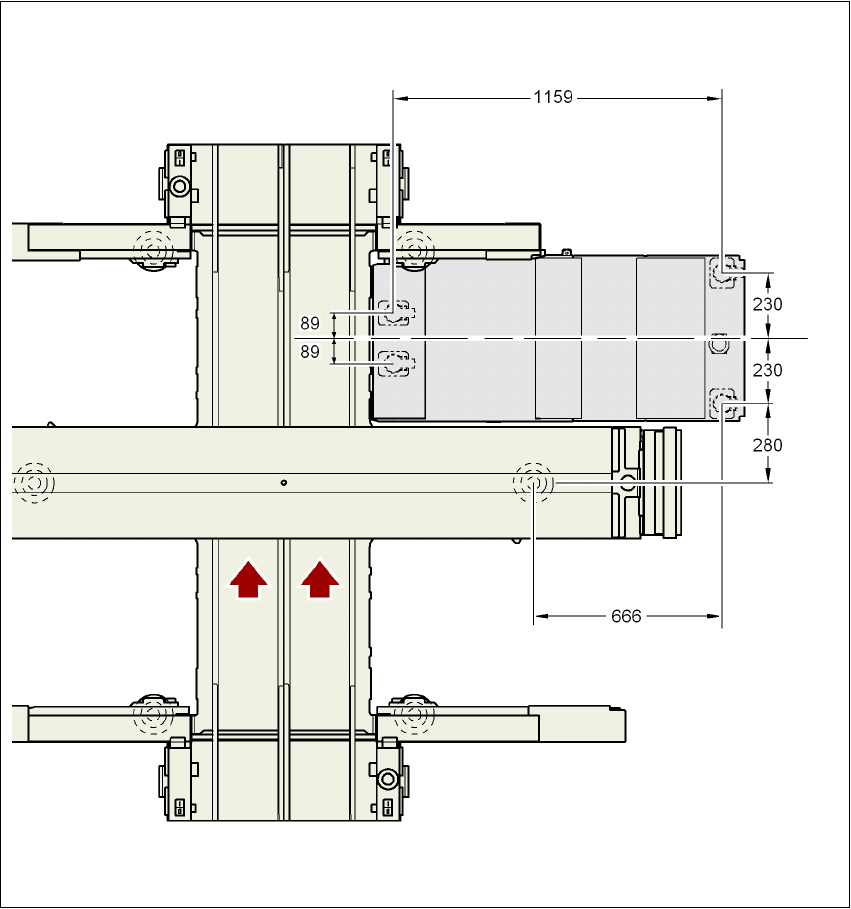

Fig. 4.3 - 28 Afstandsmål for maskinfødderne på automat og MTC i millimeter
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
276
4.3.17 Integration af automaten i linien
→ Overhold advarselshenvisningerne, der er beskrevet i afsnit 4.3.2 på side 227.
→ Værktøj og hjælpemidler findes i afsnit 4.3.3
på side 228.
4.3.17.1 Positionering af gaffeltruck
4

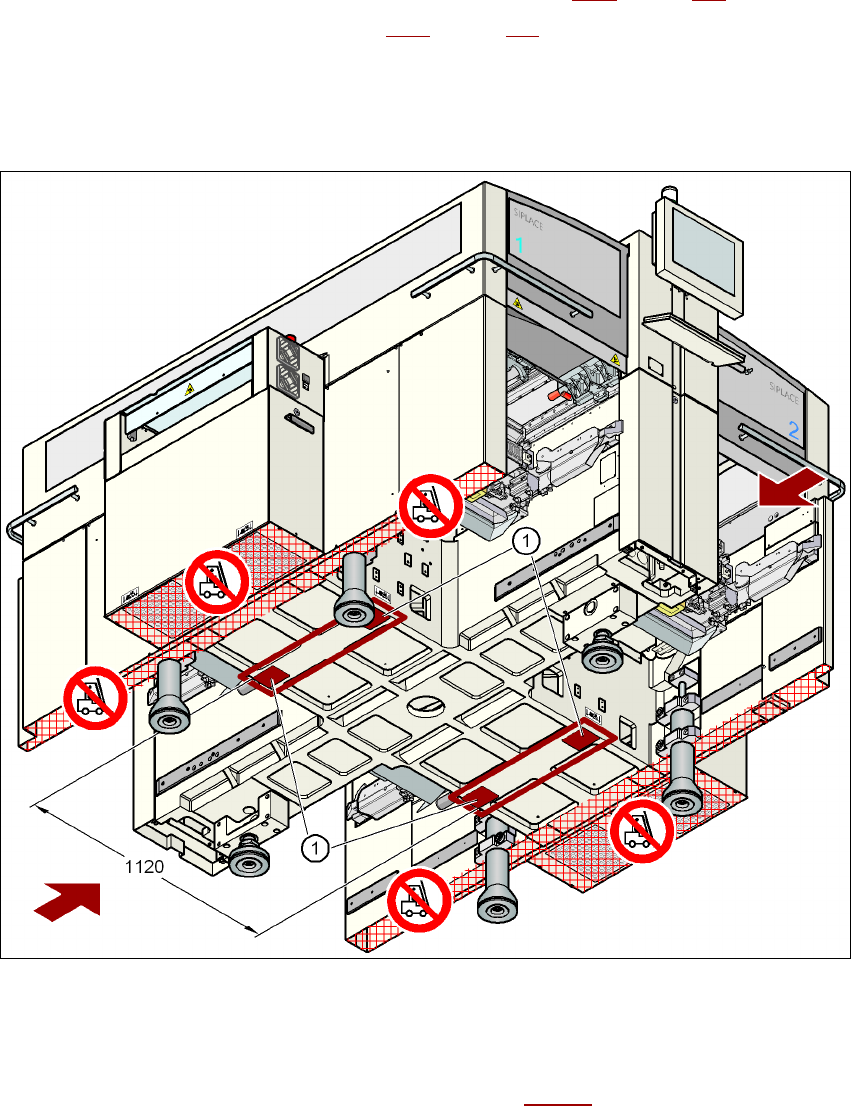

Fig. 4.3 - 29 Støtteflader - gaffel på tværs af printplade-transportretningen
(1) Støtteflader til gaffeltruckens gaffel
→ Positionér gaffeltrucken på tværs af printplade-transportretningen og åbn gaflen så meget, at
automatens støtteflader ligger jævnt på gaflen (se Fig. 4.3 - 29
).
