Driftsvejledning SIPLACE X-serie Stationsudvidelser Fra softwareversion SR.70x.xx Udgav e 01/2011 DK 3D-koplanaritetssensor 415 6 6.9.7 Analysecomputer En Box-PC anvendes som an alysecomputer . Den er anbragt på input si…
Stationsudvidelser Driftsvejledning SIPLACE X-serie
3D-koplanaritetssensor Fra softwareversion SR.70x.xx Udgave 01/2011 DK
414
6.9.5 Indskrænkninger
– Ben- eller ballregistreringen kan forringes, hvis overfladen oxiderer eller skinner.
– Følgende komponenter kan ikke måles: PLCC, SOJ, bøsninger, Chip, Bare Die, Moulded,
Melf, ECV, DPack, CCGA, afskærmningsplader, komponenter med tilslutninger kun på un-
dersiden
6.9.6 Installationsforskrifter
Overhold følgende punkter, når De installerer 3D-koplanaritetssensoren:
– 3D-koplanaritetssensoren kan kun installeres på SIPLACE-automater, der er udstyret med
akseenheden A364 og boks-PC`en. En eftermontering af automater med akseenheden A363
er ikke mulig.
– 3D-koplanaritetssensoren kan kun køre sammen med TwinHead eller High-Force Head.
– 3D-koplanaritetssensoren kan ikke klargøres, hvis et Collect & Place hoved er installeret i
dette bestykningsområde.
– På hver automat kan der kun installeres en 3D-koplanaritetssensor i følgende placeringsste-
der:
Husformer BGA
min. ball-diameter
min. ball-afstand
min. antal af balls
400 μm
800 μm
6
Husformer Gullwings
min. benbredde
b
min. benafstand
min. antal af ben
300 μm
500 μm
5
Maksimal stikstørrelse 120 x 20 mm²
Stik (Gullwing)
min. benbredde
b
min. benafstand
min. antal af ben
300 μm
500 μm
5
Bestykningshovedtype TwinHead (TH) eller High-Force Head (HFH)
Laserbeskyttelsesklasse
3D-koplanaritetssensor
Bestykningsautomat
3B
2
a) Pr. ball/ben
b) Til små benbredder kontaktes Deres lokale produktmanager
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK 3D-koplanaritetssensor
415
6
6.9.7 Analysecomputer
En Box-PC anvendes som analysecomputer. Den er anbragt på inputsiden sammen med compu-
teren og maskincontrolleren.
6

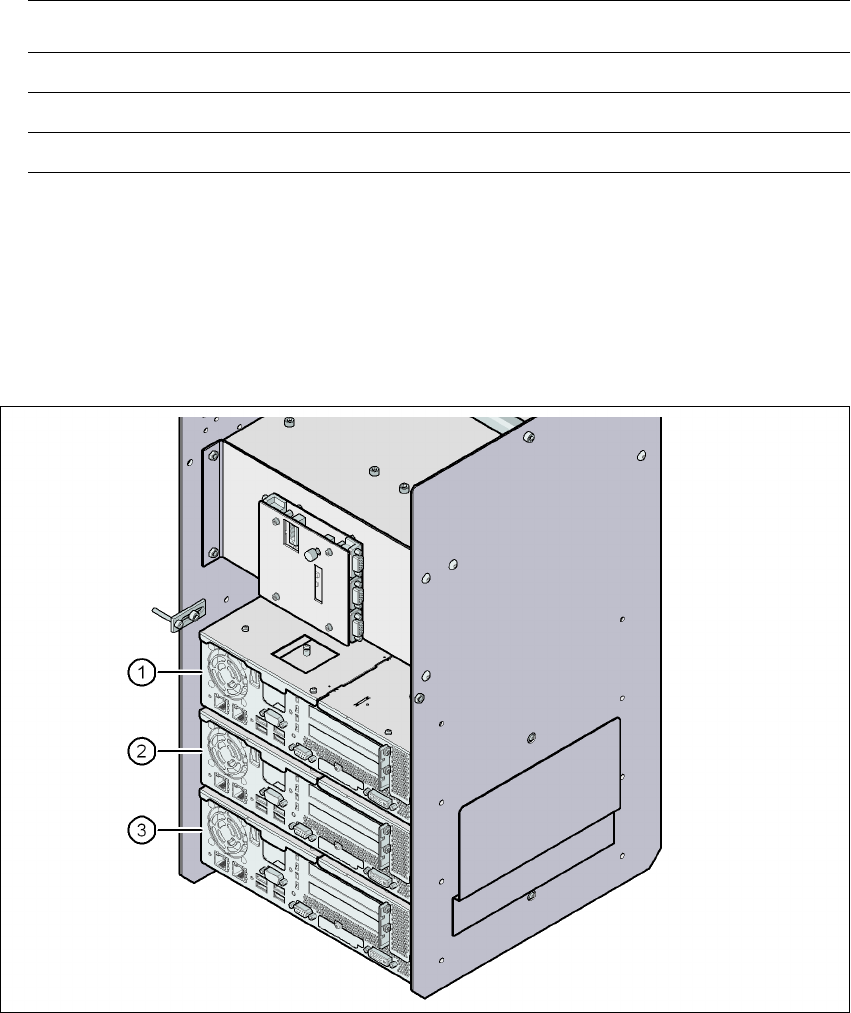

Fig. 6.9 - 4 Box-PC til 3D-koplanaritetssensoren
(1) Computer
(2) Maskincontroller
(3) Analysecomputer til 3D-koplanaritetssensoren
Bestykningsautomat Placeringssted
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 eller 3
Stationsudvidelser Driftsvejledning SIPLACE X-serie
PCB-stregkodelæser Fra softwareversion SR.70x.xx Udgave 01/2011 DK
416
6.10 PCB-stregkodelæser
Artikel-nr. 00519881-xx PCB-stregkodelæser, 2D, X-/SX-maskine
Artikel-nr. 00176112-xx holder data Man X/HS/HF oppe
Artikel-nr. 00176113-xx holder data Man X/HS/HF nede
Artikel-nr. 00176118-xx Cognex I/O modul
Artikel-nr. 00176119-xx Cognex USB-kabel DM 100 USB 000
Artikel-nr. 00176120-xx kabel til grænseflade I/O-Box
6.10.1 Beskrivelse
PCB-stregkodelæseren benyttes til automatisk registrering og dekodering af stregkoder på print-
plader. Mens komponenttætheden hele tiden øges på PCBer, forringes pladsen for stregkoder
mere og mere. Vi tilbyder derfor til SIPLACE X-serien nye PCB-stregkodelæsere, der giver en sik-
ker forarbejdning også af disse reducerede stregkoder. Stregkodelæseren forarbejder 2D-Matrix-
koder og 1D-stregkode.
PCB-stregkodelæserne installeres på inputsiden af bestykningsautomaten til PCB-transporten.
Der kan eftermonteres op til fire apparater pr. automat. Stregkodelæserne monteres på en sådan
måde, at stregkodeetiketterne på over- og undersiden af printpladerne kan indscannes ved dob-
belttransportens to transportspor.
Printplade-stregkodelæserne er fastgjort til den øverste og nederste profilskinne med holdere. De
kan positioneres vilkårligt på profilskinnerne og indstilles i forhold til stregkodeetiketterne. Afhæn-
gigt af stregkodestribernes position kan man med et par enkelte håndgreb montere stregkodelæ-
seren således, at stregkodestriberne kan læses på langs eller på tværs af printpladernes
transportretning.
6.10.2 Tekniske data
6
Sensor 1/3 CMOS (opløsning 752 x 480)
Optagelsesfrekvens maks. 60 fps
Optisk signalisering 1 læse-LED
1 kommunikations-LED
Akustisk signalisering programmerbar summer
Datagrænseflade RS232, USB 2.0
Driftsspænding 5 V- ... 24 V-
Optagen effekt maks. 2,5 W
Elektrisk tilslutning 15-polet D-Sub-HD-stik
Mål 55 x 42 x 22 mm³
Vægt 125 g
