00196516-02_UM_X-Serie_SR705_DK.pdf - 第50页
Driftssikkerhed Driftsvejledning SIPLACE X-serie Advarselsskilte F ra softwarever sion SR.70x.xx Udgave 01/2011 DK 50 2.2.3.2 Advarselsskilt W205 på t apeaffaldsslisken 2 Fig. 2.2 - 5 Advarselsskilt W205 på tapeaffaldssl…
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
49
2.2.3 Advarselsskilte på tapesaks og tapeaffaldsslisk
2
Pos. W205 i Fig. 2.2 - 4, side 49 og 2.2 - 5, side 50, artikel-nr. 03009344-01 (antal pr. automat: 8)
2.2.3.1 Advarselsskilt W205 på oversiden
2
Fig. 2.2 - 4 Advarselsskilt W205 øverst på tapesaksen
ADVARSEL 2
Ønsker De at arbejde på tapesaksen, skal De afbryde automaten fra strøm- og trykluftforsynin-
gen.
Vent til driftstrykket er faldet til 0 MPa.
Brug robuste beskyttelseshandsker, når der arbejdes på tapesaksen. 2
2
2
2
2
2
2
2
2
FARE FOR AT BLIVE SKÅRET!
Der er fare for at blive skåret, også selv om maskinen
er slukket
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Advarselsskilte Fra softwareversion SR.70x.xx Udgave 01/2011 DK
50
2.2.3.2 Advarselsskilt W205 på tapeaffaldsslisken
2
Fig. 2.2 - 5 Advarselsskilt W205 på tapeaffaldsslisken
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Advarselsskilte
51
2.2.4 Advarselsskilte på strømforsyningen
2
Pos. W206 i Fig. 2.2 - 6, side 51, artikel-nr. 03009345-01 (antal pr. automat: 1) og pos. W1

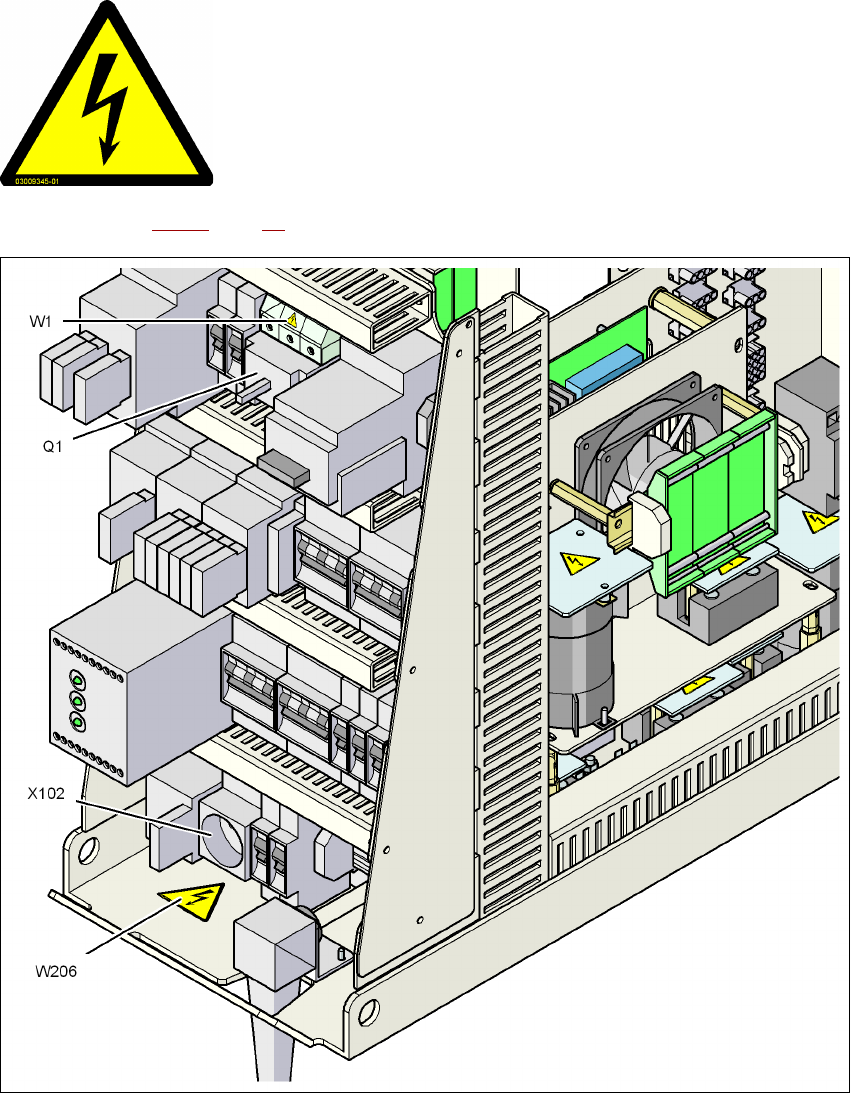

Fig. 2.2 - 6 Advarselsskilt W206 på servicestikdåsen X102 og W1 på hovedafbryderen Q1
Pos. W206, artikel-nr. 03009345-01
Pos. W1, advarselsskilt på hovedafbryderen Q1
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
