Tekniske data på automaten Driftsvejledning SIPLACE X-serie X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK 190 Optage de feedermodulplaceringsste der 3 3 Komponentforråd Max. 150 stk./s tangmagasin 3 afh…
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
189
3.9.4.2 Feedermoduladapter for X-serien med vibrationslængdetransportør
HENVISNING 3
Leveringen af adapteren til feedermoduler fra X-serien omfatter også en adapterplade:
– Ved komponenthøjder indtil 16,5 mm skal adapterpladen anbringes.
– Komponenthøjder mellem 16,5 mm og 25 mm forarbejdes uden adapterplade.
3

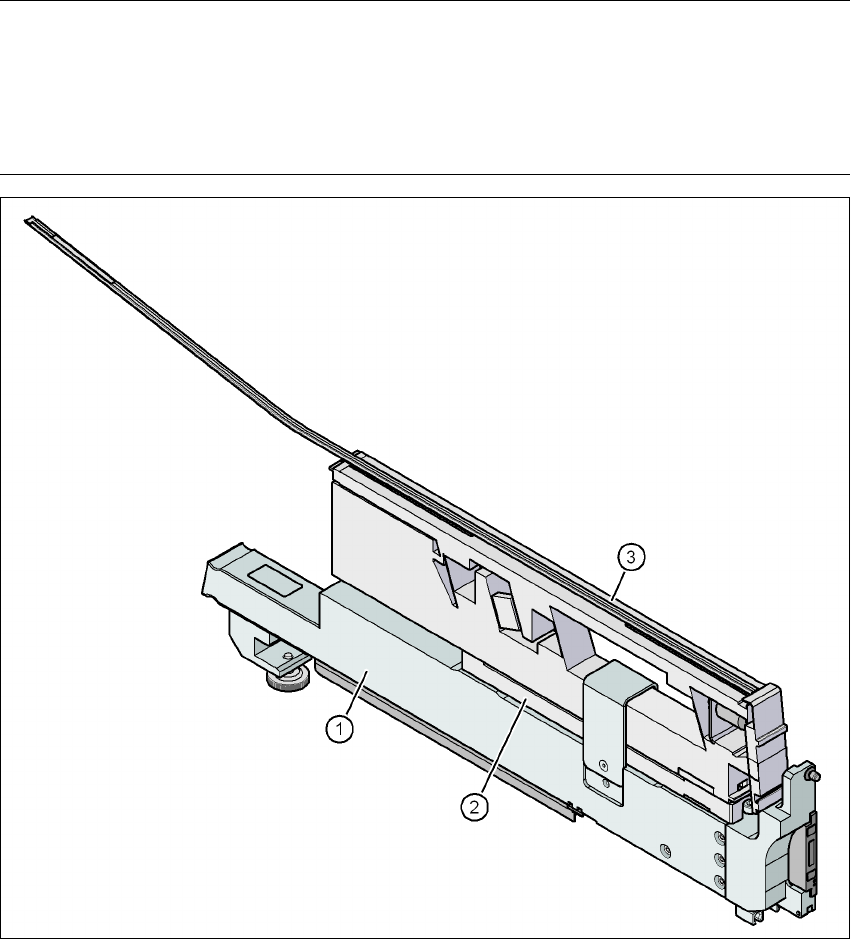

Fig. 3.9 - 15 Feedermoduladapter for X-serien med vibrationslængdetransportør
(1) Adapter for feedermoduler fra X-serien (artikel-nr. 00141305-xx)
(2) Adapterplade 16,5 mm (følger med leveringen)
(3) Vibrationslængdetransportør , type 3 (artikel-nr. 00142031-xx)
Bredde 34,4 mm
Spor/feedermodul 1, 2 eller 3 3
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
X-feedermoduler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
190
Optagede feedermodulplaceringssteder 3 3
Komponentforråd Max. 150 stk./stangmagasin 3
afhængigt af komponentlængde 3
Specifikke data for stangmagasiner 9,5 mm bredde/ 6 stk. 3
15 mm bredde / 2 stk. 3
> 15 mm bredde / 1 stk. 3
30 mm bredde / 1 stk. 3
Rystetid Med SIPLACE Pro indstilbar fra 400 til
via 1.000 msec 3
3.9.4.3 Feedermoduladapter for X-serien med Reject Conveyor (bortskaffelsesmodul)
3
Fig. 3.9 - 16 Feedermoduladapter for X-serien med Reject Conveyor
(1) Adapter for feedermoduler fra X-serien (artikel-nr. 00141305-xx)
(2) Adapterplade for Reject Conveyor (artikel-nr. 00141308-xx)
(3) Reject Conveyor (bortskaffelsesmodul)
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
191
3.9.5 Energi- og datainterface for X-feedermoduler
Artikel-nr. 00141247-xx Energi- og datainterface for X-feedermoduler
3

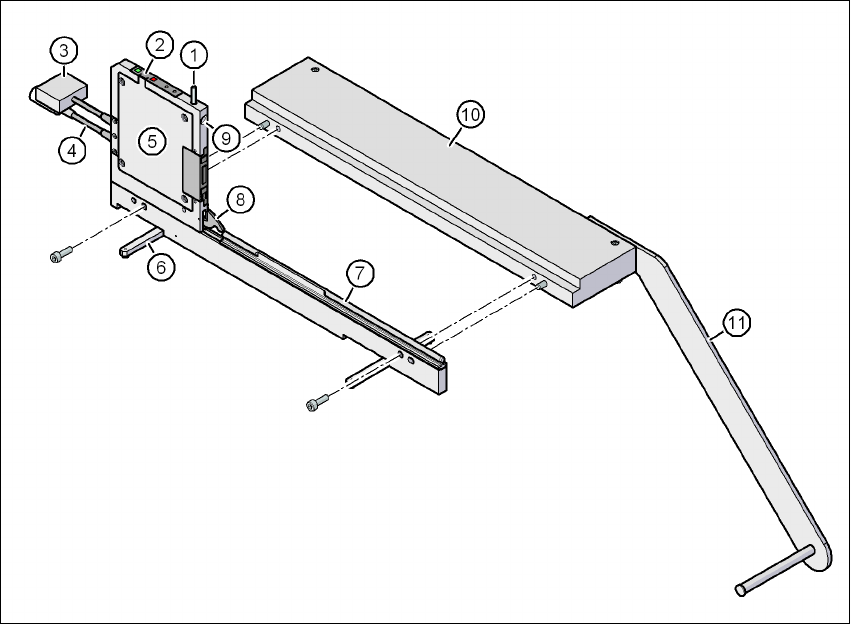

Fig. 3.9 - 17 Energi- og datainterface for X-feedermoduler
(1) Oplåsetaste til løsning af låsepalen
(2) Betjeningsfelt
(3) Datakabel
(4) Strømforsyningskabel
(5) Elektronikhus
(6) Udklapbare fødder
(7) Omega-profil til føring af feedermodulerne
(8) Låsepal
(9) Holdeboring til den forreste centreringsstift for feedermodulet
(10) Basisplade
(11) Taperulleholder
