3.10.4 Pasmærker på komponentvogn fra SIPLACE X-serie
3
Fig. 3.10 - 4 Pasmærker på komponentvogn fra SIPLACE X-serie
(1) Pasmærker på komponentvognen
Når komponentvognen fra SIPLACE X-serien er kørt hen til automaten, mangler maskinen kom-
ponentvognens pasmærker.
Ved komponenter med en kantlængde under 0,5 mm, altså 0402-komponenter og mindre, bereg-
nes positionen for komponenten med tapelommen, før den første komponent hentes.
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn SIPLACE X-serie
201
3.10.5 Komponentvognens mål, SIPLACE X-serie
3

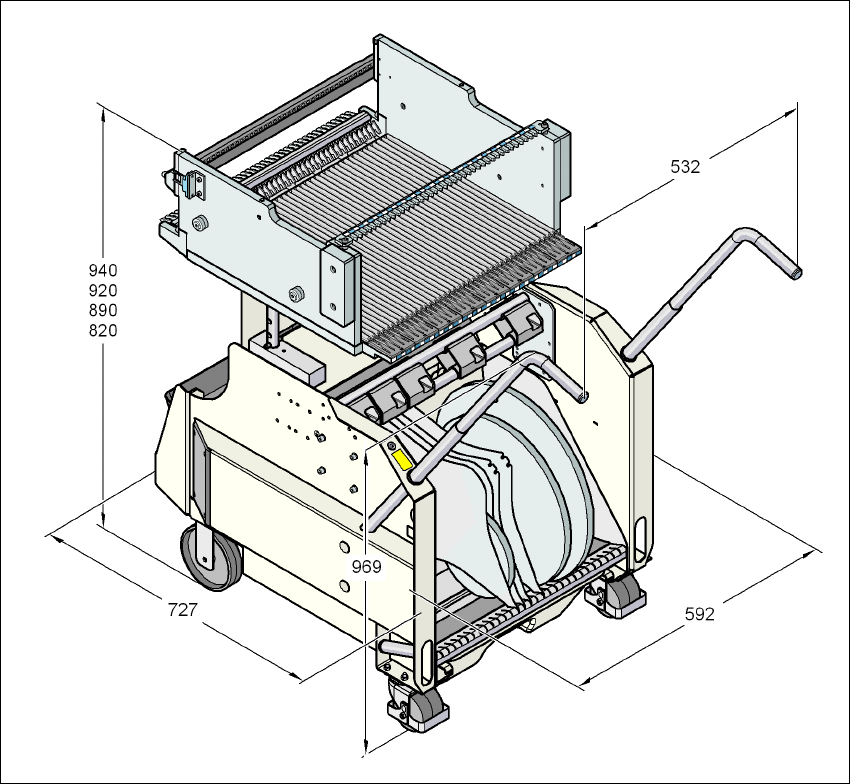

Fig. 3.10 - 5 Komponentvognens mål, SIPLACE X-serie, alle mål i millimeter
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
202
3.10.6 Komponentbord SIPLACE X-serie
Den forreste glideskinne på feedermodulerne lægges på indføringshjælpen (pos. 1 i Fig.
3.10 - 6
). Under indskubningen glider feedermodulets føringer (pos. 12 og 13 i Fig. 3.9 - 2, side
173
) på føringsprofilen (pos. 2 i Fig. 3.10 - 6) indtil anslagslisten (pos. 4 i Fig. 3.10 - 6). EN cen-
treringsboring (pos. 5 i Fig. 3.10 - 6
) på anslagslisten optager X-feedermodulets centreringsliste
"for" (pos. 4 i Fig. 3.9 - 1
, side 172). Samtidigt falder komponentbordets låsepal (pos. 1 i Fig. 3.10
- 7, side 203) i på feedermodulets låserulle (pos. 1 i Fig. 3.9 - 1, side 172). Centreringsstiften "bag"
(pos. 12 i Fig. 3.9 - 1
, side 172) på feedermodulets overside optages af centreringslistens udspa-
ring (pos. 3 i Fig. 3.10 - 6
).
3

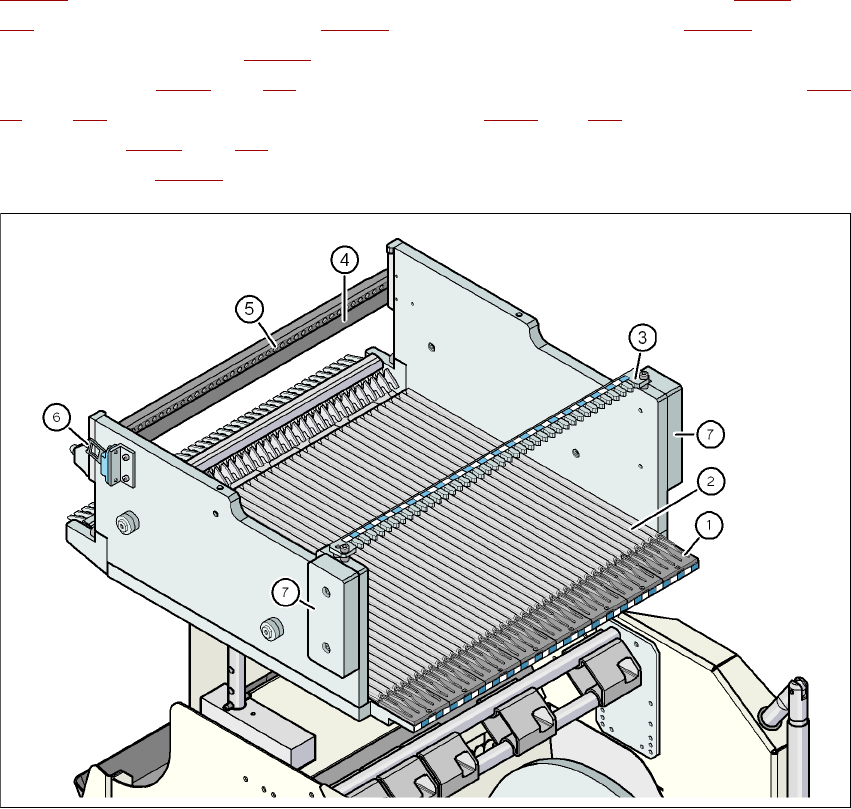

Fig. 3.10 - 6 Komponentbord, SIPLACE X-serie, set bagfra
(1) Indføringshjælp
(2) Føringsprofil (Ω-profil)
(3) Centreringsliste til optagelse af centreringsstift "bag" for X-feedermoduler
(4) Anslagsliste
(5) Centreringsboringer
(6) Koblingstunge til NØD-STOP-kredsens sikkerhedskontakt
(7) Sikkerhedsafdækning
