Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Tilpasning af komponentvogn til PCB-transporthøjde
285
4

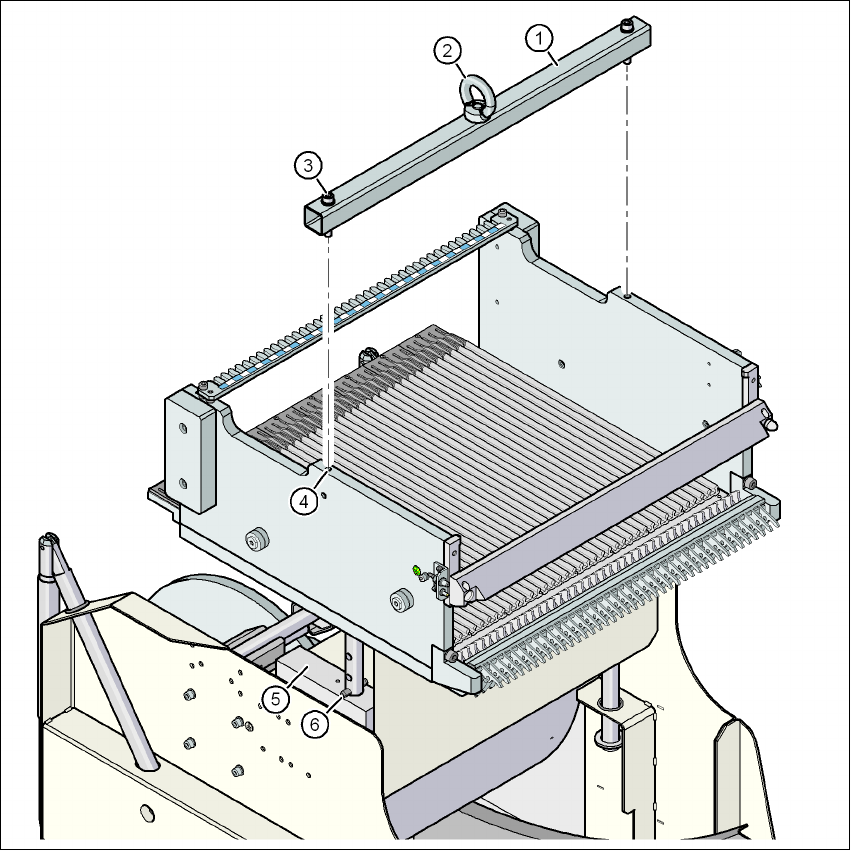

Fig. 4.4 - 2 Fastgørelse af monteringshjælp på komponentbordet til komponentvognen SIPLACE X
(1) Monteringshjælp
(2) Øsken
(3) Unbracoskrue DIN 912, M8 x 50, 2 stk.
(4) M8-gevindboring i komponentbord, 2x
(5) Støtteklods, 2 stk.
(6) Spiralspændestift, DIN 7343, 8 x 40 - St, 2 stk.
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Tapeaffaldsslisk tilpasses til PCB-transporthøjde Fra softwareversion SR.70x.xx Udgave 01/2011 DK
286
4.5 Tapeaffaldsslisk tilpasses til PCB-transporthøjde
4.5.1 Tapeaffaldsslisk tilpasses til PCB-transporthøjde
Afhængigt af PCB-transporthøjden kan tapeaffaldssliskens længde indstilles på en sådan måde,
at taperester ledes direkte ned i komponentvognens tapeaffaldsbeholder.
4

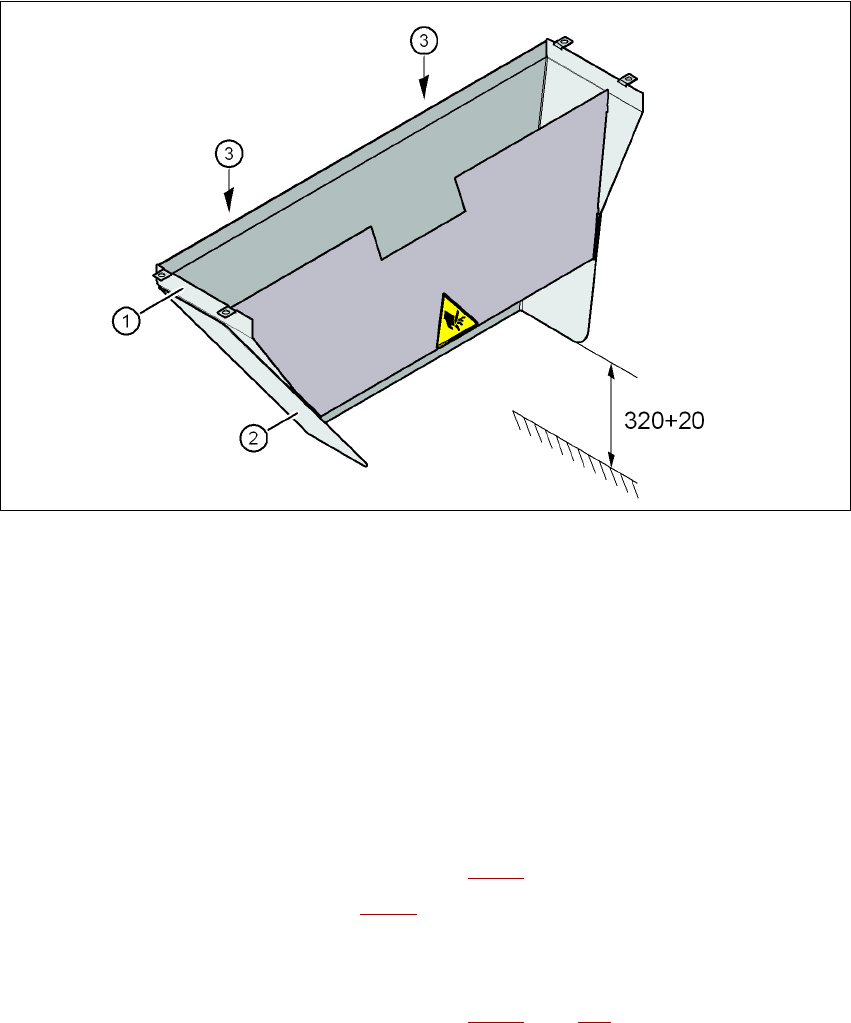

Fig. 4.5 - 1 Tilpasning af tapeaffaldssliskens længde (X-serie) - målangivelser i millimeter
(1) Tapeaffaldsslisk
(2) Forlængerstykke
(3) Sekskantmøtrik M4, DIN 985, 2 stk.
4.5.1.1 Værktøj
– Gaffelnøgle, nøglevidde 7
4.5.1.2 Tapeaffaldsslisk indstilles på PCB-transporthøjde på 830 mm
→ Løsne de to sekskantmøtrikker M4 (pos. 3 i Fig. 4.5 - 1).
→ Fjern forlængerstykket (pos. 2 i Fig. 4.5 - 1
).
4.5.1.3 Tapeaffaldsslisk indstilles på PCB-transporthøjder 900 mm - 950 mm
→ Løsne de to sekskantmøtrikker M4 (pos. 3 i Fig. 4.5 - 1, side 286).
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Tapeførekanal tilpasses til komponenthøjden
287
→ Justér forlængerstykket (pos. 2 i Fig. 4.5 - 1, side 286) på en sådan måde, at afstanden mel-
lem underkanten og bunden er maks. 320 mm + 20 mm (se Fig. 4.5 - 1
, side 286).
4.6 Tapeførekanal tilpasses til komponenthøjden
Bruges feedermoduler, der forarbejder tapes med en lommehøjde på > 12 mm, skal skillepladen
(pos. 1 i Fig. 4.6 - 1
) fjernes.
4

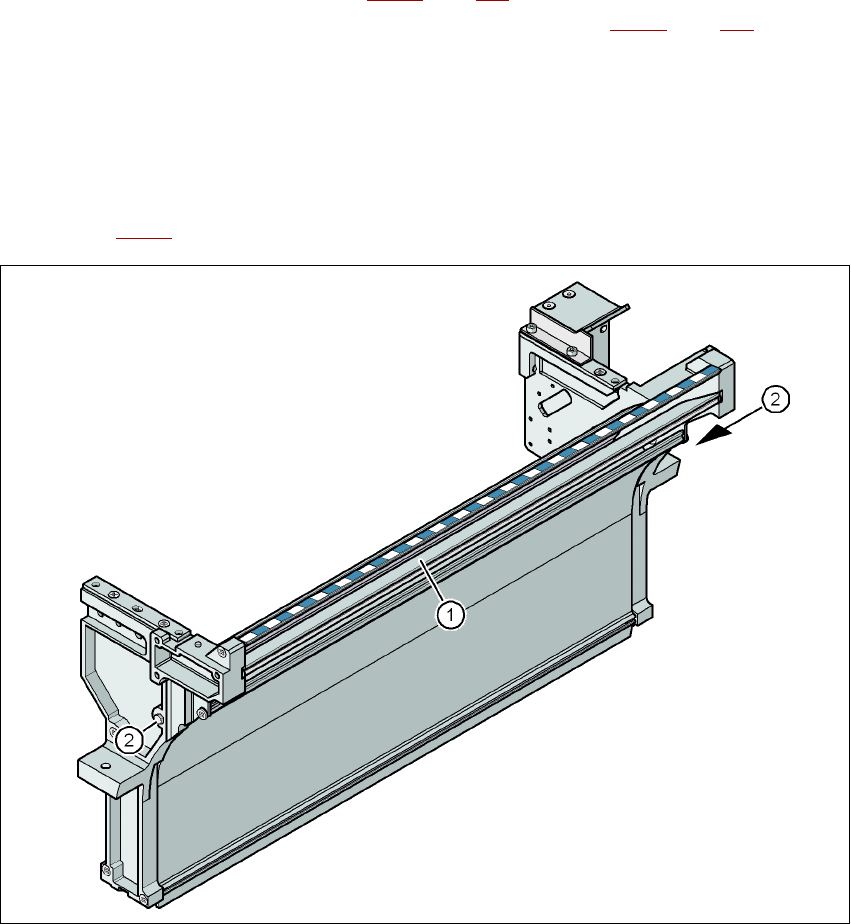

Fig. 4.6 - 1 Tapeførekanal SIPLACE X-serie
(1) skilleplade til tapes \> 12 mm demonterbar
(2) Skrue DIN 93384 - M4x20, 2 stk.
