5.5 Brugergrænseflade

Brugergrænsefladen er inddelt i de områder, der beskrives i det følgende.

Som eksempel ser De her brugergrænsefladen i visningen "Basic Production" til X4I-maskinen.

Fig. 5.5 - 1 Brugergrænsefladens komponenter i visningen "Basic Production" (SIPLACE X4I tjener som eksempel)

(1) Titellinje

(2) Statusfelt (status- og fejlvisning)

(3) Bearbejdningsområde / visningsområde

(4) Symbolbjælke

(5) Infolinje

(6) Visning af ændrede konfigurationer og ekstra optioner som f.eks. stregkodedrift

5.5.1 Statusfelt

I statusfeltet vises den aktuelle maskintilstand den sidst optrådte fejl og aktionen, der skal gen-

nemføres.

På den højre side af statusfeltet vises følgende symboler afhængigt af tilstand:

Opgaver på maskinen Driftsvejledning SIPLACE X-serie

Brugergrænseflade Fra softwareversion SR.70x.xx Udgave 01/2011 DK

306

(grøn) Starter den kontekstsensitiv hjælp til den aktuelle visning. Alle betjeningselementer til vis-

ningen forklares kort

(rød) Starter hjælpesystemet, der vises mulige årsager til den aktuelle fejl og afhjælpningsforan-

staltningerne (se afsnit 5.6.1

, side 313).

Åbner et dialogvindue, i hvilket fejlens kilde, fejlmeldingsteksten og datoen med klokkeslæt for fej-

lens opståelse vises (se afsnit 5.6.1

, side 313). Herfra kan hjælpen til den aktuelle fejl ligeledes

hentes frem.

Sletter den aktuelt viste fejl fra statusfeltet.

5.5.2 Visnings- og bearbejdningsområde

I dette område vises trykknapperne til indstilling/udløsning af funktioner, generelle informationer

vedr. PCB, klargøring, parti og andre henvisninger.

Vha. animerede genstande, der er kendetegnet med forskellige farver, vises processer eller til-

stande (f.eks. bearbejdning, placeringssted tom osv.).

I visningen "Basic Production" (Main View) signaliseres bestemte driftstilstande (bearbejdning,

fejl, osv.).

Bearbejdning stoppes. Den aktuelle bestykningsproces stoppes.

Bearbejdning fortsættes. Bestykningen af PCBerne startes eller fortsættes.

Fremskridtsbjælke

For hver PCB vises det, hvor langt bestykningsprocessen er nået.

PCB bearbejdes

PCBen er optaget af systemet og bearbejdes. PCB-symbolet vises som trykknap i farven mørke-

grøn.

Bearbejdning af PCBen afbrudt

Er bearbejdningen blevet afbrudt, vises PCB-symbolet i farven rød.

PCB skal kontrolleres

Er PCBen i outputbåndet, og skal PCBens status kontrolleres af operatøren, vises PCB-symbolet

i farven gul.

Driftsvejledning SIPLACE X-serie Opgaver på maskinen

Fra softwareversion SR.70x.xx Udgave 01/2011 DK Brugergrænseflade

307

5.5.3 Symbolbjælke

I symbolbjælken findes trykknapper til stationssoftwarens hovedfunktioner.

Dermed kan De skifte brugergrænsefladen til andre visninger og derfra bruge yderligere funktio-

ner (se afsnit 5.5.5

, side 310).

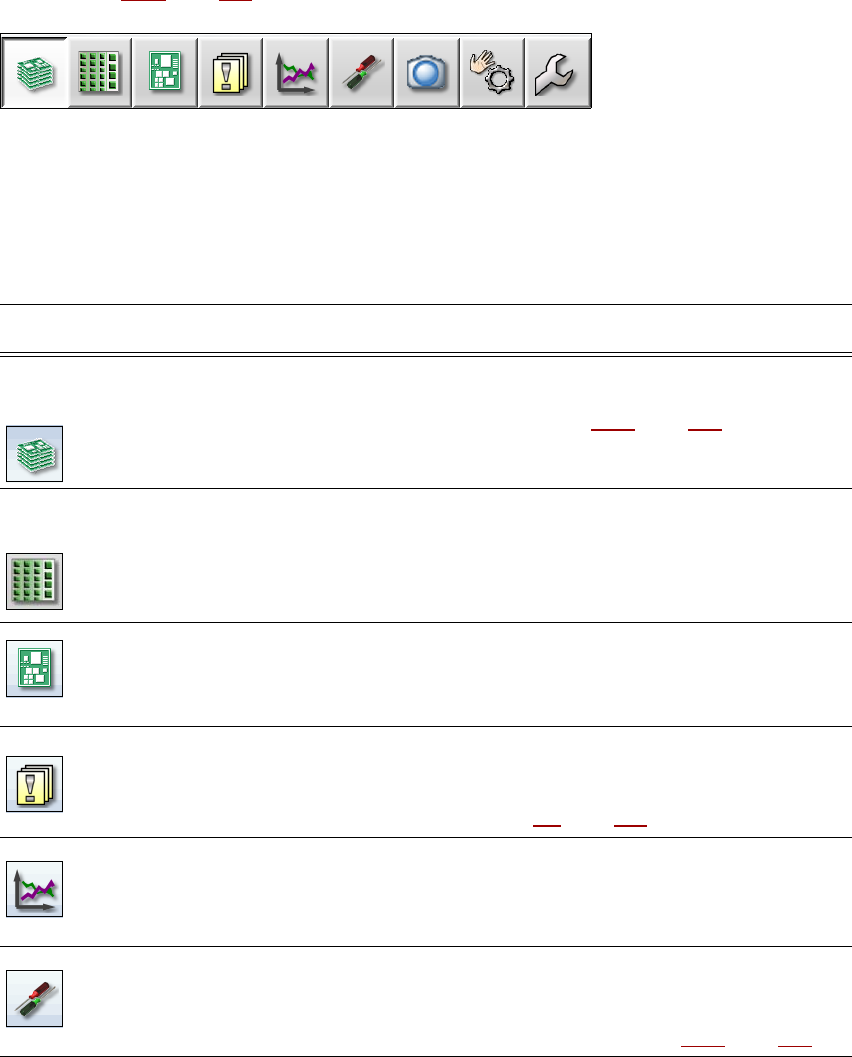

Fig. 5.5 - 2 Symbolbjælke

Trykknapperne varierer afhængigt af konfiguration og indstillet betjeningsniveau. Nogle visninger

står kun til rådighed i højere betjeningsniveauer.

I efterfølgende tabel er trykknapperne og hovedfunktionerne beskrivet kort.

Symbol Visning Beskrivelse

Produktion

(grundvisning)

Visning af maskinstatussen for de opgaver, der udføres hyppigst

under produktionen.

Visning af driftstilstandene, se afsnit 5.5.2

, side 306.

Visning af placeringssteder, navn på klargøring, navn på parti,

ændringer af konfiguration og yderligere optioner.

Feeder, kompo-

nenter og pipetter

Klargøringen kan hentes enkeltvist frem for hver af de 4 placerings-

steder.

Kontrol og klargøring af feedere, komponenter og pipetter.

Husformer og komponent-lommeformer teaches.

Visning af påfyldningsniveaukontrol.

PCBer Visning af PCBer og bestykningspositions-liste.

Kontrol og klargøring af PCBer og komponenter.

Mærker teaches

Beskeder Visning af beskeder til aktuelle og tidligere hændelser. Der skelnes

mellem forskellige beskeder. Der kan hentes en tabel frem for

sporfejl, transportfejl, maskinfejl, almindelige fejl og sammenkæ-

dende fejlmeldinger (se afsnit 5.6

, side 312).

Statistik Visning af statistik om kapacitet, kvalitet og udsmidt materiale.

Visning af maskinernes og PCBernes kapacitet.

Start af OIS (Operator Information System), yderligere informatio-

ner findes i dokumentationen til OIS.

Indstillinger Indeholder alle indstillinger og optioner.

Indstilling af betjeningsniveauet, brugergrænsefladens sprog.

Visning og ændring af maskinindstillinger, brugerindstillinger,

maskinoptioner og software-optioner, se afsnit 5.5.5

, side 310.
