5.6.1 Informationer vedr. den aktuelle alarm vises

For at få vist informationer vedr. den aktuelle alarm startes hjælpesystemet til stationscompute-

ren ved at klikke på symbolet . Hovedvinduet til hjælpesystemet med alarminformationerne

åbnes. Informationerne relaterer til den aktuelt viste alarm, fra hvilken hjælpen blev startet.

Når en alarm er blevet afhjulpet, og afhjælpningen automatisk konstateres af maskinen, slettes

alarmen automatisk i statusfeltet.

Registreres afhjælpningen ikke automatisk, kan alarmen slettes manuelt fra statusfeltet.

Klik hertil på symbolet . Alarmmeldingen vises ikke mere i statusfeltet.

5.6.2 Informationer vedr. den udvalgte alarm vises

 Klik i symbolbjælken på trykknappen (1).

Alle optrådte alarmer vises i en liste.

 Klik på trykknappen "Registrering af meldingerne vises" (2).

 Klik gennem menutræet i alarmlisten (3) for at åbne detaljerede alarmmeldinger.

. 5

Fig. 5.6 - 2 Eksempel: Alarmliste (SIPLACE X4I tjener som eksempel)

Opgaver på maskinen Driftsvejledning SIPLACE X-serie

Alarminformationer og online-hjælp Fra softwareversion SR.70x.xx Udgave 01/2011 DK

314

 Vælg i alarmlisten alarmvisningen, som De ønsker at blive informeret om.

 Klik på trykknappen "Hjælp vises" (4) for at få vist informationerne.

Alarminformationer vedr. en anden alarm kan søges og vises via hjælpesystemets (5) indeks ved

at angive alarmnummeret.

5.6.3 Betydning af farverne i alarminformationerne i online-hjælpen

5.6.4 Kontekstsensitiv onlinehjælp

For at få vist informationer vedr. den aktuelle visning startes hjælpesystemet til stationscompu-

teren ved at klikke på symbolet . Hovedvinduet til hjælpesystemet med alarminformatio-

nerne åbnes. Informationerne relaterer til den aktuelt viste visning, fra hvilken hjælpen blev

startet.Via indholdsfortegnelsen, indekset og søgefunktionerne kan De modtage alt, online-hjæl-

pen indeholder.

Tekstmarkering Betydning

rød tekst Alarmnummer og alarmmelding

sort tekst mulig(e) årsag(er) for alarmen

grøn tekst Instrukser til afhjælpning af alarmen

blå understreget tekst fremhentning af yderligere informationer

Driftsvejledning SIPLACE X-serie Opgaver på maskinen

Fra softwareversion SR.70x.xx Udgave 01/2011 DK Statusvisninger for kontrollamperne

315

5.7 Statusvisninger for kontrollamperne

Kontrollamperne signaliserer automatens driftstilstande og fejlfunktioner.

5.7.1 Funktionsbeskrivelse

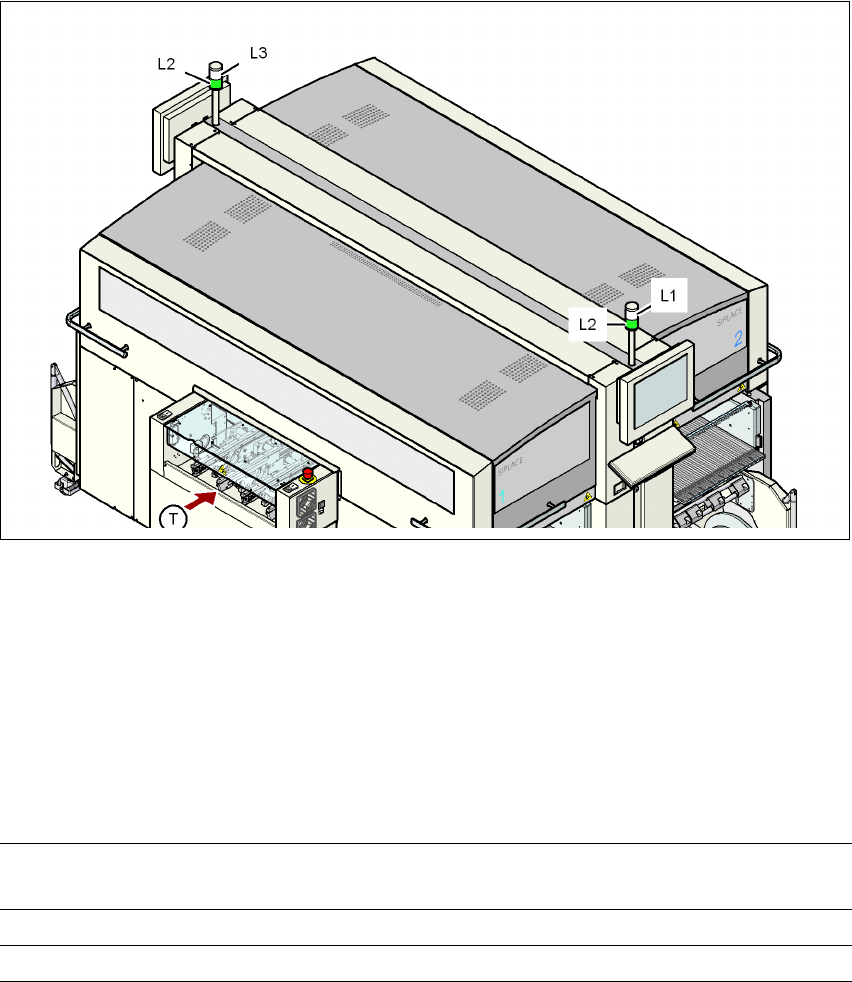

Fig. 5.7 - 1 Kontrollamper til driftstilstande

L1 Kontrollampe hvid, højre

L2 Kontrollampe grøn, begge lamper er koblet parallelt

L3 Kontrollampe hvid, venstre

T PCB-transportretning

5.7.2 Blinkfrekvenser

Normalt blink Grøn kontrollampe: 700 ms slukket, 700 ms tændt

Hvid kontrollampe: 500 ms slukket, 500 ms tændt

Kort blink 100 ms tændt, 1000 ms slukket

Hurtigt blink 100 ms tændt, 200 ms slukket
