Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 265 4.3.12.3 Box-PC-enhed for SIPLACE X4I, - stikforbindelser på bagsiden 4 4 4.3.12.4 I…

100%1 / 450
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
264
4.3.12.2 Box-PC-enhed for SIPLACE X4I, - stikforbindelser på frontsiden
4
→ Kontrollér desuden følgende stikforbindelser:
4
Box-PC enhed (Fig. 4.3 -
20, side 263
Stik
Tilslutningskabel Henvisning
Stik Kabel
X0pr
a
X0pr 03009778 Stikkes helt i
X1pr
a
X1pr 03009838 Stikkes helt i
X2pr
a
X2pr 03009755 Stikkes helt i
X3pr
a
X3pr 03009756 Stikkes helt i
X0ps
a
X0ps 03009798 Stikkes helt i
X1ps
a
X1ps 03009818 Stikkes helt i
X2ps
a
X2ps 03009757 Stikkes helt i
X3ps
a
X3ps 03009758 Stikkes helt i
X6pc X6pc 03010478 Stikkes helt i
X7pc X7pc 03051751 Stikkes helt i
X8pc X8pc 03051752 Stikkes helt i
X9pc
b
X9pc 03051753 Stikkes helt i
X10pc
b
X10pc 03051754 Stikkes helt i
X6pn X6pn 03010051 Sikres med skruer
X7pn X7pn 03010059 Sikres med skruer
X4pv X4pv 03051749 Sikres med skruer
X5pv X5pv 03051750 Sikres med skruer
a) Dette stik er beregnet til kameraet.
b) Hvis der bruges en touchscreen-monitor.
Box-PC-enhed (Fig. 4.3 - 20,
side 263
Stik
Stik Kabel
X1pc X4rz (Box-PC-bagside) 03072177-W1
X4pc X1pv 03051747
X6pv X4rz (Box-PC-bagside) 03072177-W2
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
265
4.3.12.3 Box-PC-enhed for SIPLACE X4I, - stikforbindelser på bagsiden
4
4
4.3.12.4 Installation af Box-PC-enhed på SIPLACE X4I
→ Tilslut det gul-grønne jordkabel til Box-PC-enheden, som vist i Fig. 4.3 - 16, side 257.
→ Opret stikforbindelserne på bagsiden af Box-PCen (se afsnit 4.3.12.3
).
→ Løft forsigtigt Box-PC-enheden hen på skinnen i monteringssættet.
→ Sørg for, at kabler ikke kommer i klemme.
→ Skub Box-PC enheden helt ind i monteringssættet.
→ Opret stikforbindelserne på forsiden af Box-PC-enheden (se afsnit 4.3.12.2
, side 264).
→ Fiksér kablerne på frontsiden med kabelbånd.
→ Sikre Box-PC-enheden med cylinderskruen.
→ Fastgør jordkablet på døren (pos. 2 i Fig. 4.3 - 15
, side 254), som vist i Fig. 4.3 - 16 på side
257
.
→ Lås dørene.
Box-PC enhed (Fig. 4.3 -
20, side 263
stik
Tilslutningskabel Henvisning
Stik nås fra bagsiden
Stik Kabel
X3rz X3rz 03050907 Stikkes helt i
X10rz X10rz 03056891 Stikkes helt i
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
266
4.3.13 Installation af akseenhed
4.3.13.1 Akseenhed X4I, X4, X3 (portal 1 og portal 4) - elektriske tilslutningssteder
4

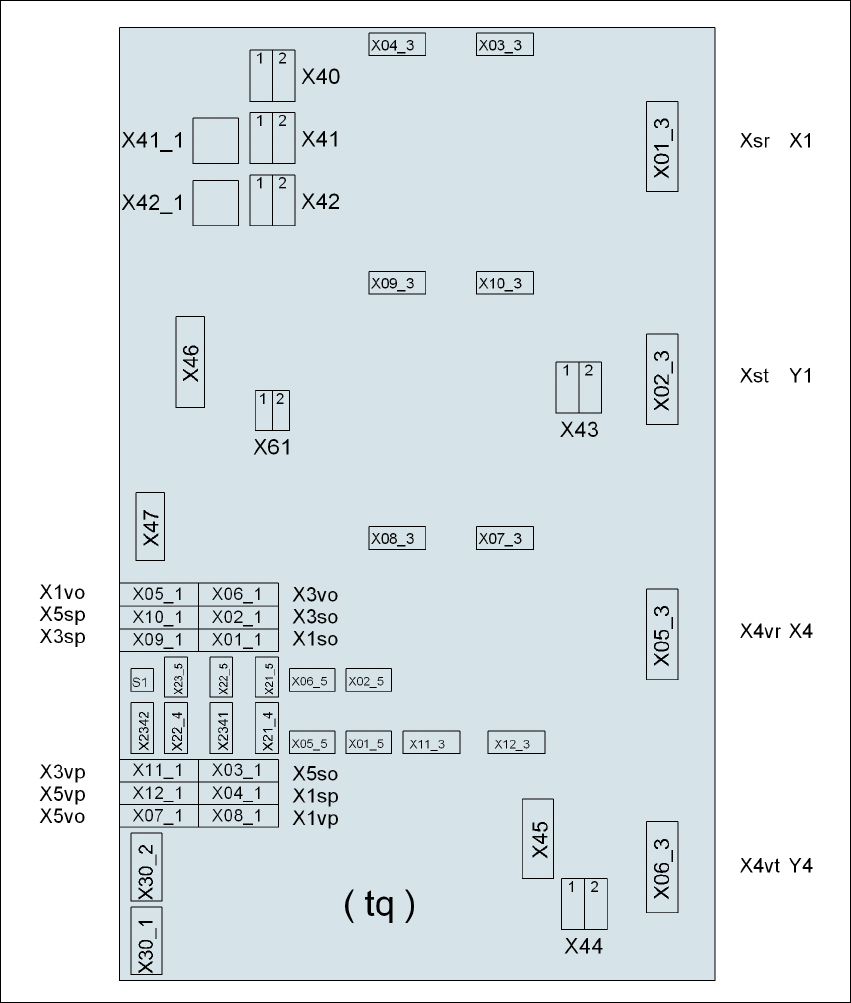

Fig. 4.3 - 21 Akseenhed X4I, X4, X3 (portal 1 og portal 4), bagside - tilslutning af stik
Stik
Stik
Stik
