4.3.7.5 Montering af jordkabler til dørene

→ Fastgør de to jordkabler til dørene (pos. 4 i Fig. 4.3 - 8, side 239) på følgende måde på ma-

skinens ramme:

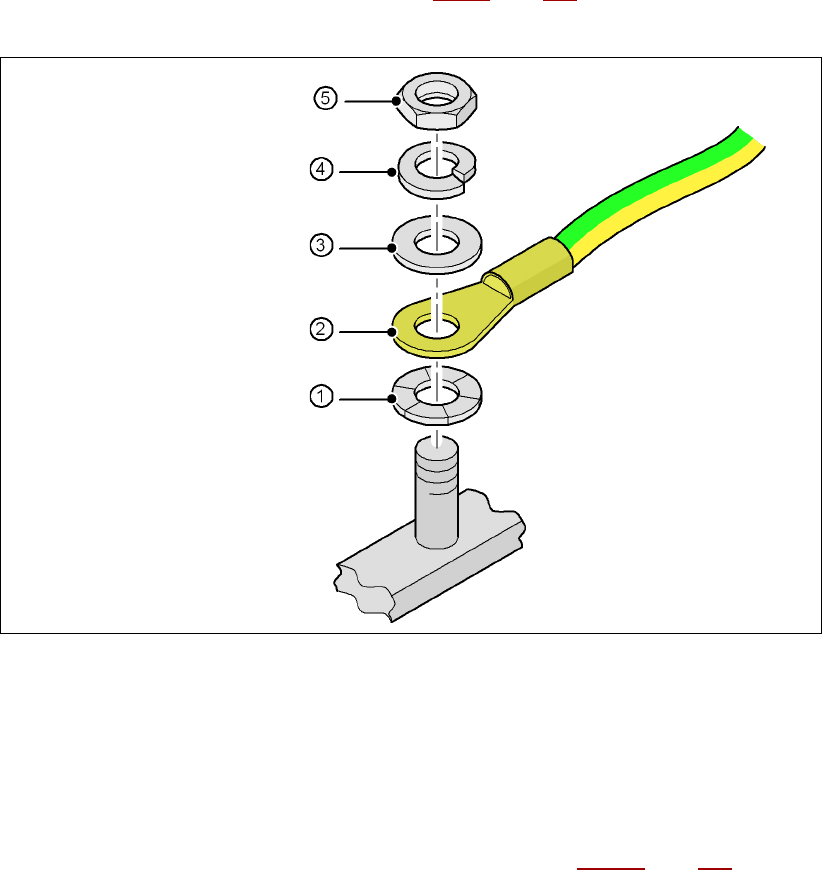

Fig. 4.3 - 9 Montering af jordkabler

4.3.7.6 Kontrol og indstilling af beskyttelseskappekontakter

→ Kontrollér beskyttelseskappekontakternes funktion (pos. 2 i Fig. 4.3 - 17, side 258).

→ Justér beskyttelseskappekontakterne efter behov (se servicevejledning).

Sekskantmøtrik M5

Fjederring M5, DIN 7980

Skive M5, DIN 125

Kabelsko, ringformet

Kontaktskive

Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning

Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten

243

4.3.7.7 Installation af sikkerhedsafdækningsplade "nede"

Automaterne udleveres kun med en sikkerhedsafdækningsplade "nede". Monteres automaterne

i en linie, bortfalder sikkerhedsafdækningspladen mellem de umiddelbart tilstødende ud- og ind-

gangstransporter.

ADVARSEL 4

Montér principielt sikkerhedsafdækningspladen "nede" (artikel-nr. 03045426-xx) med 4 unbraco-

skruer M4x12 på inputsiden på den første automat og på outputsiden på den sidste automat i en

linie. Dermed forhindres, at deres personale kan gribe ubeføjet ind i automaten.

Fig. 4.3 - 10 Montering af sikkerhedsafdækningsplade "nede" på PCB-outputsiden

(1) Sikkerhedsafdækningsplade "nede", artikel-nr. 03045426-xx

(2) Beskyttelseskappekontakt

Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie

Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK

244

4.3.8 Installation af akseenhed

4.3.8.1 Akseenhed X2 (portal 1 og portal 3) - elektriske tilslutningssteder

Fig. 4.3 - 11 Akseenhed X2 (portal 1 og portal 3), bagside - elektriske tilslutningssteder

Stik
