Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 239 4.3.7.2 Montering 4 Fig. 4.3 - 8 Montering af monteringssæt på PCB-outputsiden (1) M…
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
238
→ Demontér kabelafdækningskapperne (pos. 3 og 5 i Fig. 4.3 - 7, side 237) fra vangerne (pos.
1 i Fig. 4.3 - 7
, side 237) på udgangstransporten.
→ Anbring forsigtigt vangen (pos. 1 i Fig. 4.3 - 7
, side 237) på vangen på bearbejdningstrans-
porten (pos. 2 i Fig. 4.3 - 7
, side 237).
VÆR FORSIGTIG 4
Sørg for, at fotocellernes eller drivmotorernes kabler ikke skæres over.
→ Fastgør hver vange med 4 cylinderskruer M6x16 og de tilhørende skiver (pos. 7 i Fig. 4.3 - 7
,
side 237
).
→ Forbind de elektriske kabler for fotoceller og drivmotorer.
→ Fastgør kabelafdækningskapperne (pos. 3 og 5 i Fig. 4.3 - 7
, side 237).
→ Før sekskantakslen (pos. 9 i Fig. 4.3 - 7
, side 237) ind i drivenheden (pos. 10 i Fig. 4.3 - 7,
side 237
).
→ Sørg for, at sekskantakselføringen (pos. 8 i Fig. 4.3 - 7
, side 237) altid peger hen på den trans-
portvange, hvor drivenheden (pos. 10 i Fig. 4.3 - 7
, side 237) er fastgjort.
4.3.7 Montering af monteringssæt på PCB-outputsiden
4.3.7.1 Værktøj
– Sekskantstiftnøgle, DIN 911, sæt
–Maskinnøgle
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
239
4.3.7.2 Montering
4

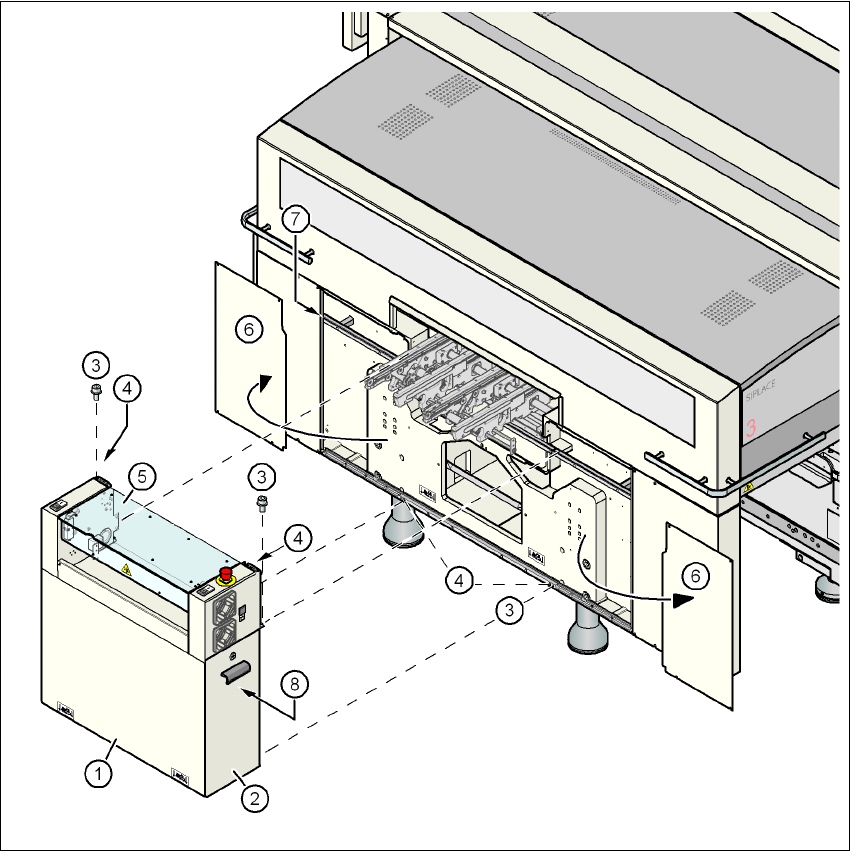

Fig. 4.3 - 8 Montering af monteringssæt på PCB-outputsiden
(1) Monteringssæt
(2) Dør
(3) Cylinderskrue DIN 912, M6x16 og skive
(4) Jordtilslutning
(5) Transportafdækning
(6) Sideplade, demonteret
(7) Modulliste
(8) Akseenhed portaler 1 og 3 (X2), akseenhed portal 3 (X3) eller akseenhed portaler 2 og 3 (X4)
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
240
→ Fjern de to sideplader (pos. 6 i Fig. 4.3 - 8, side 239).
VÆR FORSIGTIG 4
Skru ikke de tre nederste skruer af med det samme, løsne dem kun, så sidepladen ikke falder
ned.
→ Løsne jordforbindelseskablet fra sidepladen.
→ Fjern de to døre (pos. 2 i Fig. 4.3 - 8
, side 239) fra monteringssættet (pos. 1).
HENVISNING: 4
For at undgå beskadigelser anbefales det at en ekstra person hjælper med at montere mon-
teringssættet.
→ Stil akseenheden (pos. 8 i Fig. 4.3 - 8
, side 239) på siden af automaten for at have nok plads
til montering af monteringssættet (pos. 1 i Fig. 4.3 - 8
, side 239).
→ Sørg for, at forbindelseskablerne til akseenheden ikke er spændt.
→ Løft monteringssættet (pos. 1 i Fig. 4.3 - 8
, side 239) ved maskinens ramme og positionér det
på en sådan måde, at monteringsvinklerne kommer til at ligge på monteringslisten (pos. 7 i
Fig. 4.3 - 8
, side 239).
VÆR FORSIGTIG 4
Sørg for, at monteringssættet ikke kolliderer med sekskantakslen på PCB-transporten, da
sekskantakslen derved bøjes.
→ Fastgør monteringssættet med 4 cylinderskruer M6x16 og skiverne (pos. 3 i Fig. 4.3 - 8
, side
239
).
