Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK SIPLACE-linje tændes
301
5

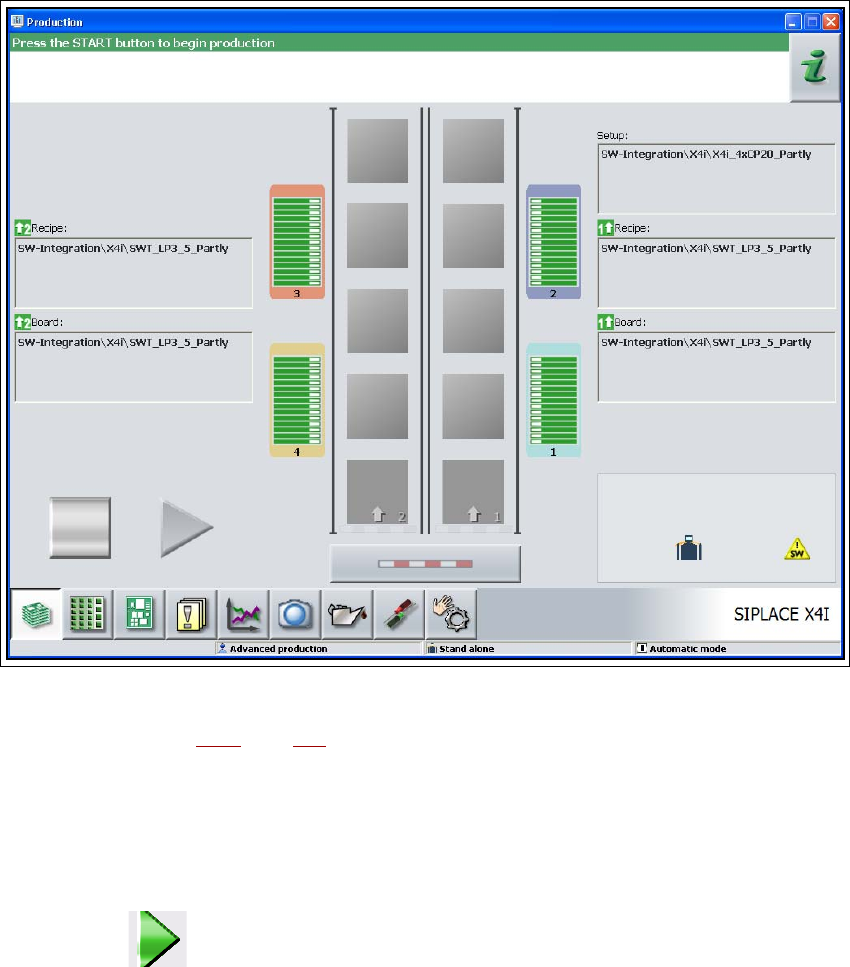

Fig. 5.3 - 1 Visning "Basic Production" efter indlæsning af stationssoftwaren (SIPLACE X4i tjener som eksempel)
I statusfeltet (se afsnit 5.5.1, side 305) vises stationens aktuelle tilstand og aktionen, som De skal
udføre.
Tryk på en start-taste, når De opfordres hertil med "Betjen start-taste".
Start-taster findes på inputsiden, outputsiden og betjeningsfelterne på den højre og venstre
side af stationen.
Referencekørslen gennemføres. Stationen er driftsklar, når referencekørslen er færdig.
Symbolet fremkommer i brugergrænsefladens arbejdsareal.
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
SIPLACE-linje tændes Fra softwareversion SR.70x.xx Udgave 01/2011 DK
302
5.3.5 Adfærdsmønster for maskinens start-taste
Start-tastens adfærdsmønster kan indstilles.
Åbn visningen "Kontrollér sensorer og funktioner" (se afsnit 5.5.3, side 307).
Følgende indstillinger er mulige:
Produktion startes automatisk 5
Standard-indstilling.
Trykkes på start-tasten, starter produktionen automatisk.
Produktionsstatus ændres ikke 5
F.eks. til kalibrering og testning af maskinen.
Trykkes på start-tasten, lukkes kun strømkredsen, og ikke produktionen startes umiddelbart.
FORSIGTIG
Maskinfunktioner kan startes umiddelbart via GUI, uafhængigt af start-tastens indstilling. Hvis
strømkredsen allerede er lukket, kræves ingen yderligere bekræftelse via maskinens start-taste.5
5.3.6 Flowdiagram "Tænd for SIPLACE-linien"
Det følgende flowdiagram viser aktionerne, der gennemføres, når SIPLACE-linjen tændes.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK SIPLACE-linje tændes
303
5

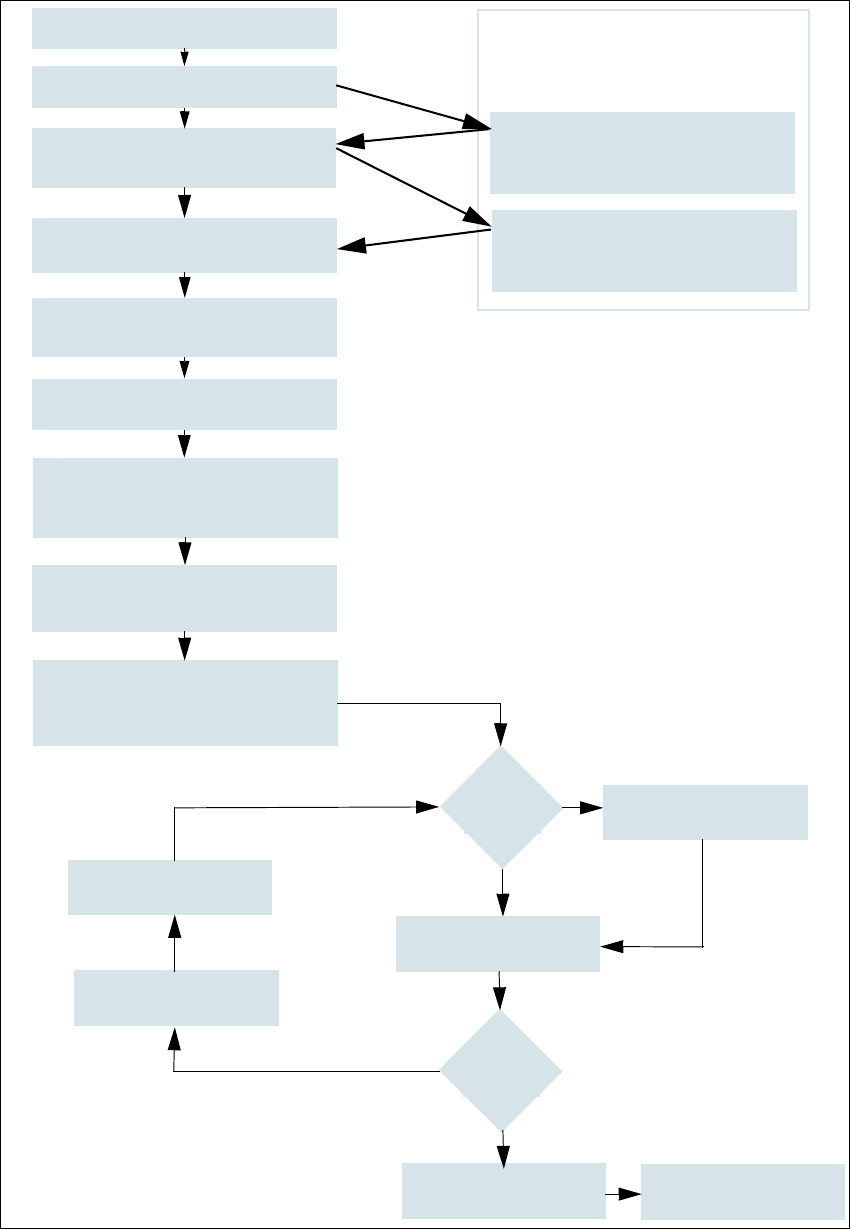

Fig. 5.3 - 2 Flowdiagram "Tænd for SIPLACE-linien"
Stationscomputer
Tænd
Kontrollér klargøring
(positionér feedermoduler)
Mærker teaches
Indlæsning af PCB-data
Start-taste betjenes
Vente på referencekørsel
Kør PCB ind
Vent på printkort
Klargøring kontrolleres
(hvis bord er markeret rød)
Ændre evt. pipettekonfiguration
Pipettekontrol
Mærker
o.k.?
Sporfejl
Bestyk
Kontrollér klargøring
Fyld spor
Bestyk
PCB ind i outputbånd
Kursivskrift: Gennemføres og
meldes af stationen
Ja
Ja
Nej
Nej
Indstillinger til maskinen
Download-Assistent
Programmeringssystem
opgaver
Bekræftelse af omstillingen med
Download-Assistent
