Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Visionsystem
165
3.8.3 Komponent-kamera C&P, type 30, 27 x 27, digital
3.8.3.1 Opbygning
3

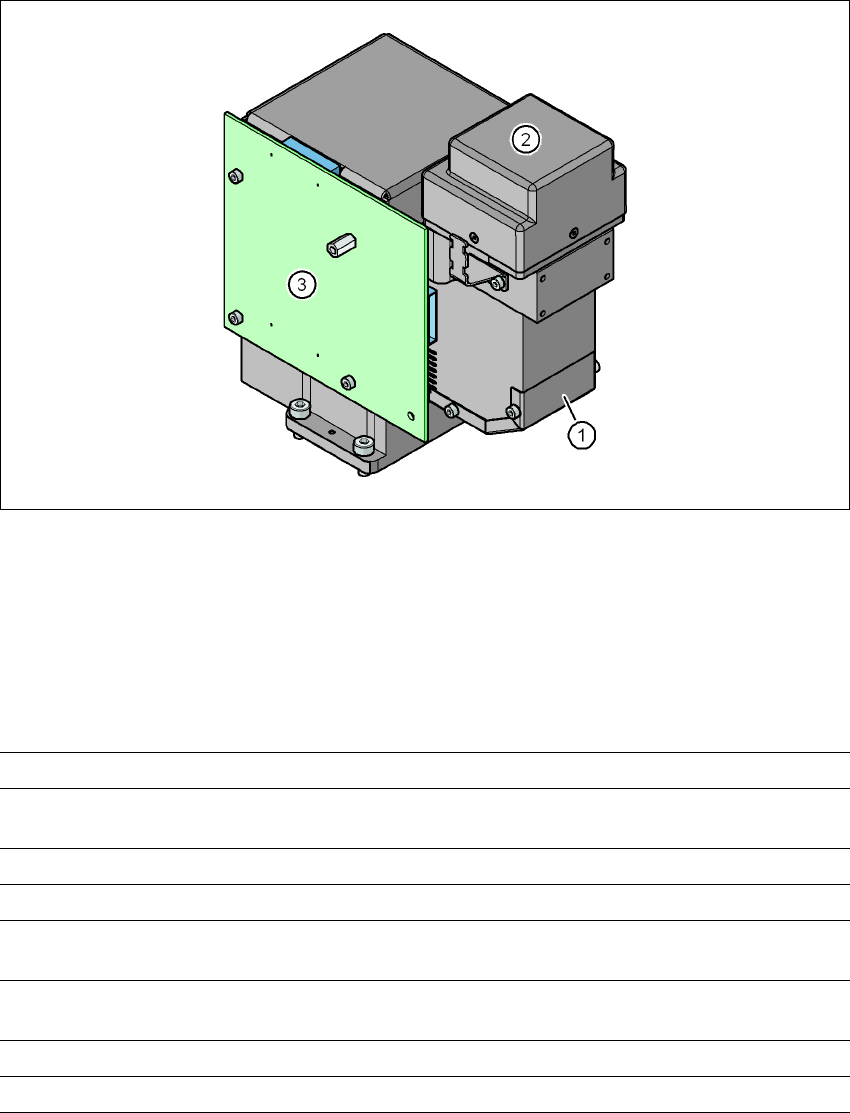

Fig. 3.8 - 4 Komponent-kamera C&P, type 30, 27 x 27, digital
(1) Komponent-kameraoptik og belysning
(2) Kameraforstærker
(3) Belysningsstyring
3.8.3.2 Tekniske data
3
Komponent-mål 0,3 x 0,3 mm² til 27 x 27 mm²
Komponent-spektrum 01005til 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,25 mm for komponenter < 18 x 18 mm²
0,35 mm for komponenter ≥18 x 18 mm²
Min. ball-diameter 0,14 mm for komponenter < 18 x 18 mm²
0,2 mm for komponenter ≥18 x 18 mm²
Synsfelt 32 x 32 mm²
Belysningsart Reflekteret lys (5 frit programmerbare niveauer)
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Visionsystem Fra softwareversion SR.70x.xx Udgave 01/2011 DK
166
3.8.4 Komponent-kamera stationær P&P, type 33, 55 x 45, digital
3.8.4.1 Opbygning
3

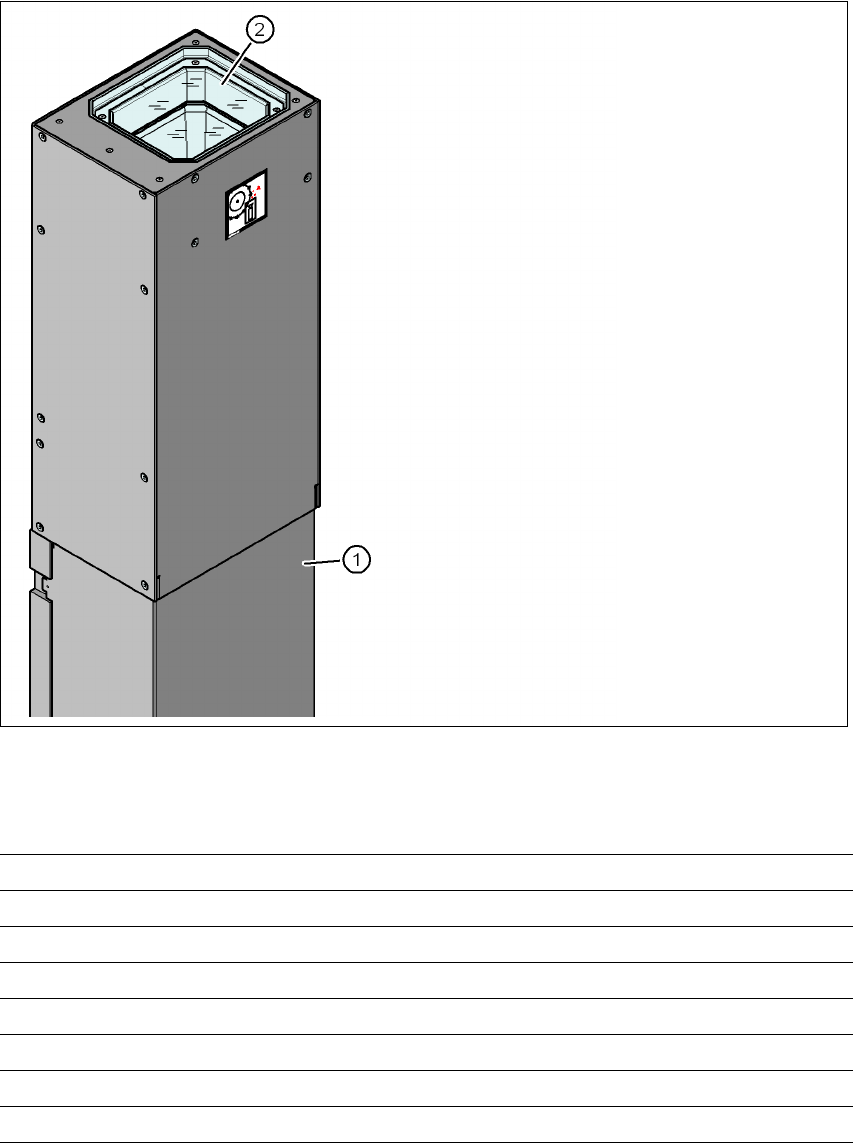

Fig. 3.8 - 5 Opbygning af komponent-kameraet, stationær P&P, type 33, 55 x 45, digital
3.8.4.2 Tekniske data
3
(1) Kamerahus med integreret kamera og
kameraforstærker
(2) Glasplade -derunder belysnings- og op-
tikniveauer
Komponent-mål 0,5 x 0,5 mm² til 55 x 45 mm²
Komponent-spektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. benafstand 0,3 mm
Min. benbredde 0,15 mm
Min. ball-afstand 0,35 mm
Min. ball-diameter 0,2 mm
Synsfelt 65 x 50 mm²
Belysningsart Reflekteret lys (seks frit programmerbare niveauer)
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Visionsystem
167
3.8.5 PCB-kamera, type 34, digital
3.8.5.1 Opbygning
3

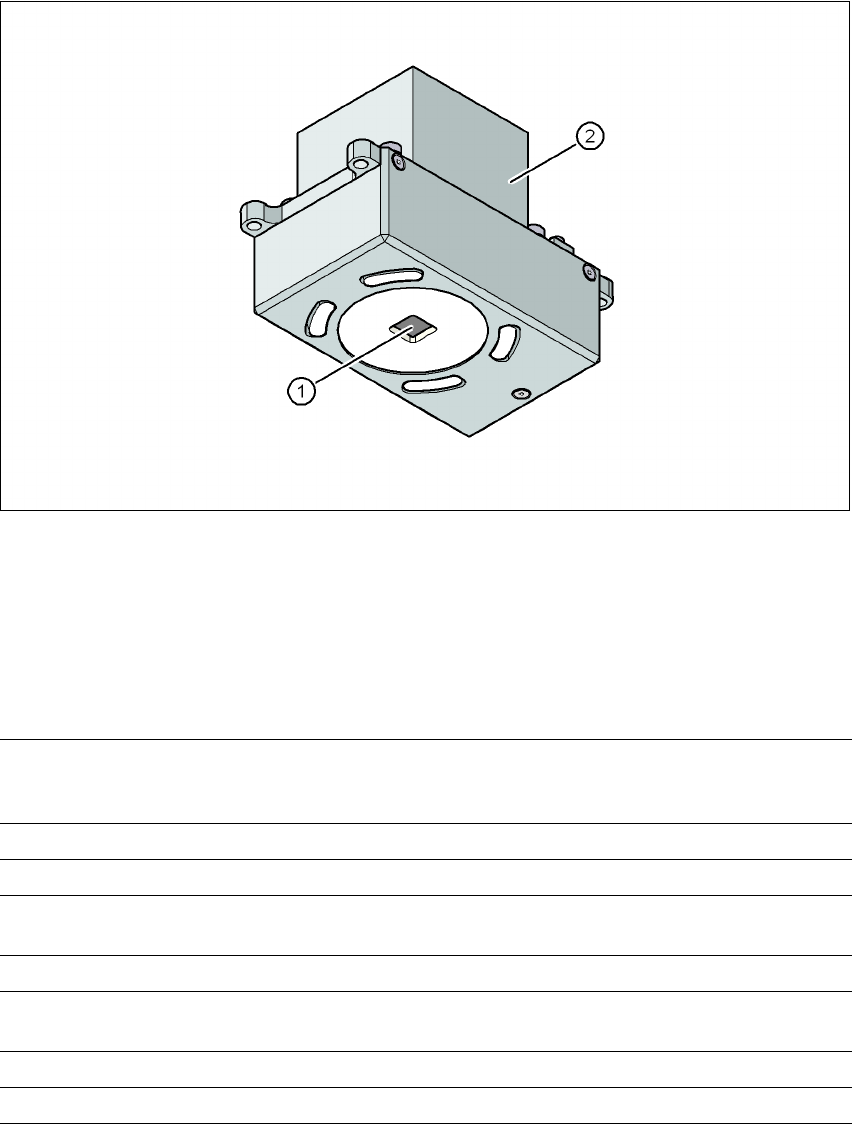

Fig. 3.8 - 6 PCB-kamera, type 34, digital
(1) PCB-kameraoptik og belysning
(2) Kameraforstærker
3.8.5.2 Tekniske data
3
PCB-pasmærker op til 3 (enkeltkoblinger og multibrug),
op til 6 ved optionen "Lang PCB" (optionale mærker udgives af
optimeringen).
Lokale pasmærker indtil 2 pr. PCB (kan være af forskellig type)
Bibliotekslager op til 255 pasmærketyper pr. enkeltkobling
Billedforarbejdning kantdetektionsmetode (Singular Feature) på basis af de grå
værdier
Belysningsart reflekteret lys (tre frit programmerbare niveauer)
Registreringstid/
mærke/dårligmærke
20 ms - 200 ms
Synsfelt 5,78 x 5,78 mm²
Afstand fokusniveau 28 mm
