Sluk for SIPLACE-linien Fra softwareversion SR.70x.xx Udgave 01/2011 DK
304
5.4 Sluk for SIPLACE-linien
FORSIGTIG
Følg ubetinget fremgangsmåden, der beskrives i det følgende, før linjen frakobles. 5
5.4.1 Stationer frakobles
Frakobl stationen på følgende måde:
Afslut alle bestykningsprocesser, så der ikke er flere PCBer i maskinen.
Kontrollér, at Z-akserne for alle bestykningshoveder befinder sig i deres øverste slutposition.
Kontrollér, om der stadigvæk er komponenter på bestykningshovederne og fjern disse i givet
fald.
Afslut stationscomputer-softwaren via visningen
Indstillinger --> Maskinindstillinger --> Maskine afbrydes...
Når computeren er afbrudt, slukker De for stationen med hovedafbryderen.
5.4.2 SIPLACE Pro (Windows) afsluttes
Spring i menubjælken til SIPLACE Pro hen på Genstand --> Afslut.
Luk alle yderligere programmer på computeren.
Spring under Windows-startmenuen hen på Afbryd.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Brugergrænseflade
305
5.5 Brugergrænseflade
Brugergrænsefladen er inddelt i de områder, der beskrives i det følgende.
Som eksempel ser De her brugergrænsefladen i visningen "Basic Production" til X4I-maskinen.
5

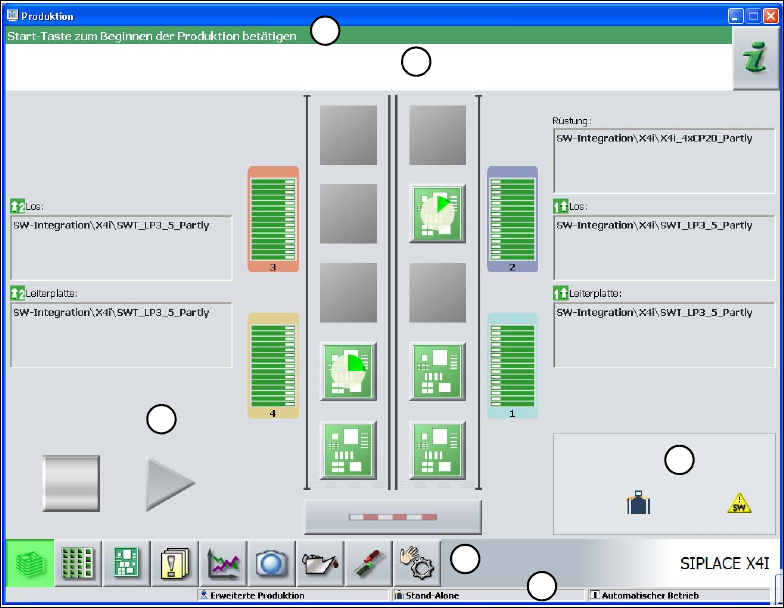

Fig. 5.5 - 1 Brugergrænsefladens komponenter i visningen "Basic Production" (SIPLACE X4I tjener som eksempel)
(1) Titellinje
(2) Statusfelt (status- og fejlvisning)
(3) Bearbejdningsområde / visningsområde
(4) Symbolbjælke
(5) Infolinje
(6) Visning af ændrede konfigurationer og ekstra optioner som f.eks. stregkodedrift
5.5.1 Statusfelt
I statusfeltet vises den aktuelle maskintilstand den sidst optrådte fejl og aktionen, der skal gen-
nemføres.
På den højre side af statusfeltet vises følgende symboler afhængigt af tilstand:
1
2
3
4
5
6
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Brugergrænseflade Fra softwareversion SR.70x.xx Udgave 01/2011 DK
306
(grøn) Starter den kontekstsensitiv hjælp til den aktuelle visning. Alle betjeningselementer til vis-
ningen forklares kort
(rød) Starter hjælpesystemet, der vises mulige årsager til den aktuelle fejl og afhjælpningsforan-
staltningerne (se afsnit 5.6.1
, side 313).
Åbner et dialogvindue, i hvilket fejlens kilde, fejlmeldingsteksten og datoen med klokkeslæt for fej-
lens opståelse vises (se afsnit 5.6.1
, side 313). Herfra kan hjælpen til den aktuelle fejl ligeledes
hentes frem.
Sletter den aktuelt viste fejl fra statusfeltet.
5.5.2 Visnings- og bearbejdningsområde
I dette område vises trykknapperne til indstilling/udløsning af funktioner, generelle informationer
vedr. PCB, klargøring, parti og andre henvisninger.
Vha. animerede genstande, der er kendetegnet med forskellige farver, vises processer eller til-
stande (f.eks. bearbejdning, placeringssted tom osv.).
I visningen "Basic Production" (Main View) signaliseres bestemte driftstilstande (bearbejdning,
fejl, osv.).
Bearbejdning stoppes. Den aktuelle bestykningsproces stoppes.
Bearbejdning fortsættes. Bestykningen af PCBerne startes eller fortsættes.
Fremskridtsbjælke
For hver PCB vises det, hvor langt bestykningsprocessen er nået.
PCB bearbejdes
PCBen er optaget af systemet og bearbejdes. PCB-symbolet vises som trykknap i farven mørke-
grøn.
Bearbejdning af PCBen afbrudt
Er bearbejdningen blevet afbrudt, vises PCB-symbolet i farven rød.
PCB skal kontrolleres
Er PCBen i outputbåndet, og skal PCBens status kontrolleres af operatøren, vises PCB-symbolet
i farven gul.
