Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
354
6.1.1.4 Position af pipettevekslerne for SIPLACE SpeedStar på X4-automaten
Både ved placeringssteder 1, 2, 3 og 4 2 kan der installeres op til 2 pipettevekslere til SpeedStar
(pos. 1 og 2 i Fig. 6.1 - 3
). Dette giver en samlet kapacitet på 8 pipettevekslere med 48 magasiner
og i alt 576 pipettegarager.
6

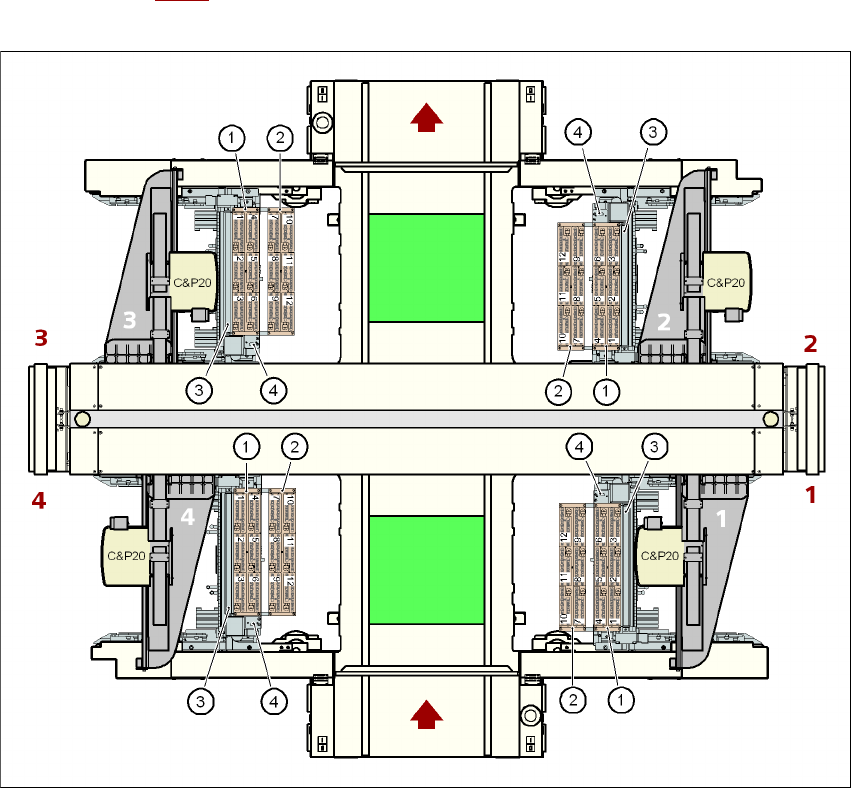

Fig. 6.1 - 3 Position af pipettevekslerne for SIPLACE SpeedStar på X4-automaten
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
Driftsvejledning SIPLACE X-serie Stationsudvidelser
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Pipetteveksler
355
6.1.1.5 Position af pipettevekslerne for SIPLACE SpeedStar på X3-automaten
Både ved placeringssteder 1, 3 og 4 kan der installeres op til 2 pipettevekslere til SpeedStar (pos.
1 og 2 i Fig. 6.1 - 4
). Ved placeringssted 2 kan en pipetteveksler installeres. Dette giver en samlet
kapacitet på 7 pipettevekslere med 42 magasiner og i alt 504 pipettegarager.
6

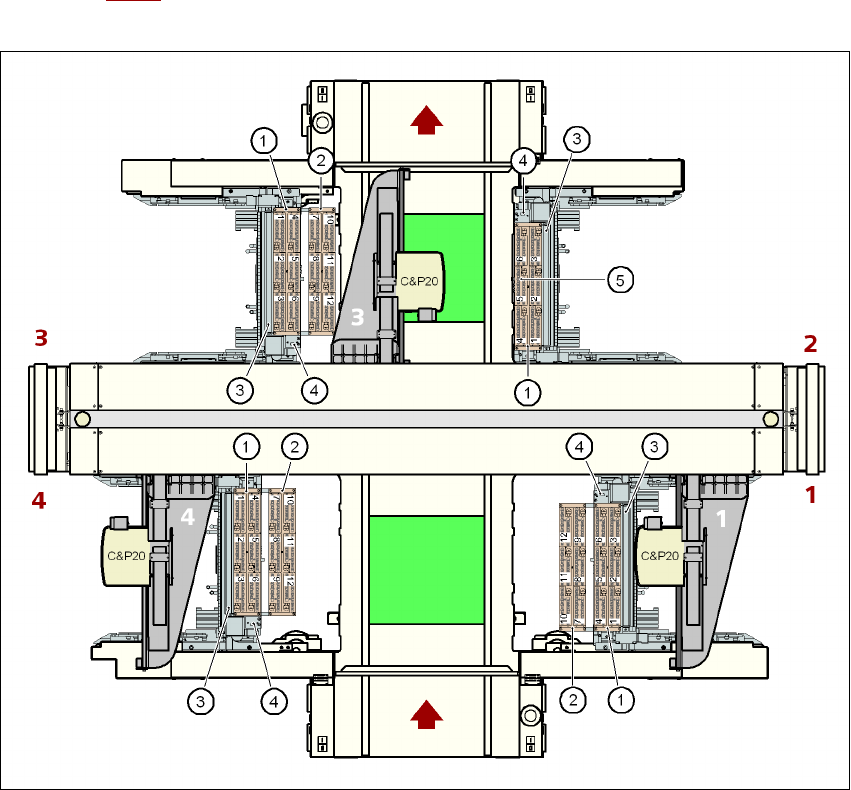

Fig. 6.1 - 4 Position af pipettevekslerne for SIPLACE SpeedStar på X3-automaten
6
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
Stationsudvidelser Driftsvejledning SIPLACE X-serie
Pipetteveksler Fra softwareversion SR.70x.xx Udgave 01/2011 DK
356
6.1.1.6 Position af pipettevekslerne for SIPLACE SpeedStar på X2-automaten
Både ved placeringssteder 1 og 3 kan der installeres op til 2 pipettevekslere til SpeedStar (pos. 1
og 2 i Fig. 6.1 - 5
). Ved både placeringssted 2 og 4 kan der installeres en pipetteveksler. Dette
giver en samlet kapacitet på 6 pipettevekslere med 36 magasiner og i alt 432 pipettegarager.
6

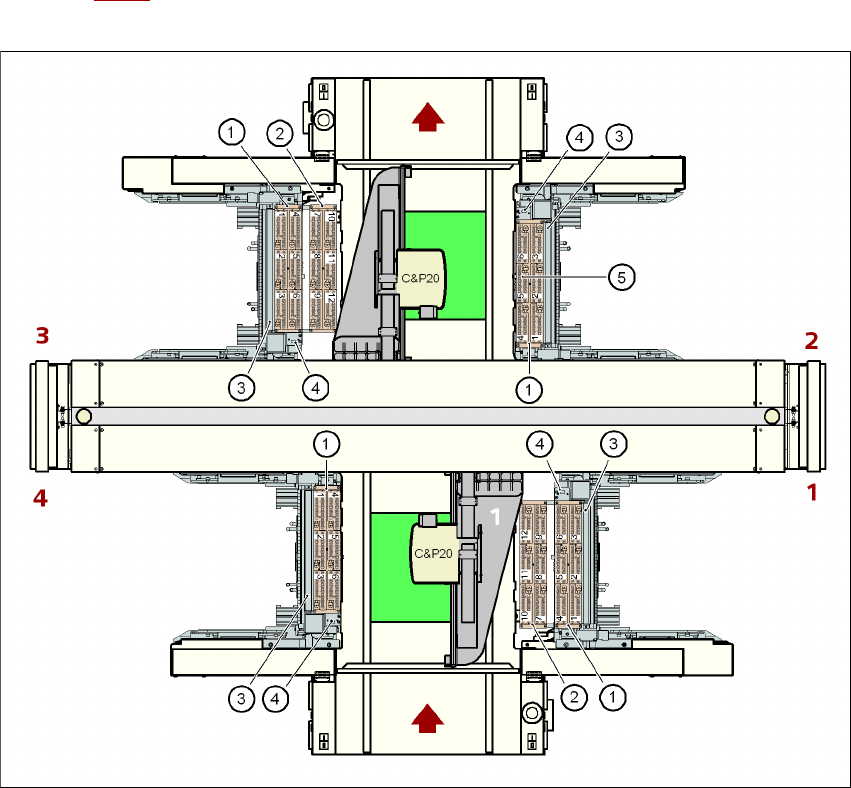

Fig. 6.1 - 5 Position af pipettevekslerne for SIPLACE SpeedStar på X2-automaten
6
(1) Pipetteveksler, "Række 1"
(2) Pipetteveksler, "Række 2"
(3) Udsmidningsbeholder til komponenter
(4) Aftrækningsanordning og udsmidningsbeholder for pipetter
(5) Pipettemagasin
