Indledning Driftsvejledning SIPLACE X-serie Liniekoncept Fra softwareversion SR.70x.xx Udgave 01/2011 DK 28 1.2 Liniekoncept 1.2.1 Beskrivelse af den anbefalede linjekoncept 1 Fleksibilitet, modularitet, komp akthed og h…
Driftsvejledning SIPLACE X-serie Indledning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Maskinbeskrivelse
27
– brug af ikke godkendte komponent-feedermoduler
– brug af ikke autoriseret tilbehør og ekstramoduler
– hvis bestykningsautomaten bruges af ukvalificeret personale.
– brug af bestykningsautomaten uden sikkerhedsafdækning ("Dummy Feeder"), hvis ikke alle
placeringssteder er forsynet med feedermoduler.
– den ikke entydige tilordning af de elektriske tilslutningsledninger til hver automat samt til de
installerede optioner.
– det samtidige ophold af mere end en person i forbindelse med eftermontering på et kompo-
nentvogn-placeringssted.
– betrædning af SIPLACE-automaten og fralægning af genstande på beskyttelsesskærmene.
1.1.12 Angivelse af støj
1
1.1.13 Vigtige forskrifter vedr. miljøvenlig bortskaffelse af materialer og maskin-
dele
Til SIPLACE-automater benyttes kun stoffer, materialer og dele, der er nemme at skille ad og bort-
skaffe miljøvenligt.
HENVISNING 1
Ejeren af anlægget bærer alene ansvaret for, at anlægget, hjælpestoffer og brugs- og sliddele
bortskaffes korrekt og iht. gældende miljøregler.
→ Overhold de nationale, lovmæssige bestemmelser, der gælder for affaldsbortskaffelse og mil-
jøbeskyttelse.
1.1.14 Elektromagnetisk kompatibilitet (EMC)
SIPLACE bestykningsautomaterne er beregnet og kontrolleret til professionel brug inden for indu-
strien. I andre omgivelser kan den elektromagnetiske kompatibilitet ikke sikres mht. emission af
fejlsignaler.
1.1.15 Henvisning til originalt SIPLACE tilbehør
→ Brug kun originale reservedele og autoriseret tilbehør fra ASM Assembly Systems GmbH &
Co. KG. Brug af andre dele forringer sikkerheden; desuden bortfalder garantien for det, der
kunne ske som følge heraf.
Max. støjudvikling 75 dB (A)
Indledning Driftsvejledning SIPLACE X-serie
Liniekoncept Fra softwareversion SR.70x.xx Udgave 01/2011 DK
28
1.2 Liniekoncept
1.2.1 Beskrivelse af den anbefalede linjekoncept
1
Fleksibilitet, modularitet, kompakthed og høj kapacitetstæthed udmærker SIPLACE-konceptet.
Det muliggør en individuel konfiguration af en færdiglinie af samme og forskellige moduler. Æn-
dres produktionskravene, kan de enkelte bestykningssystemer kombineres hurtigt og nemt igen
takket være deres kompakthed.
1

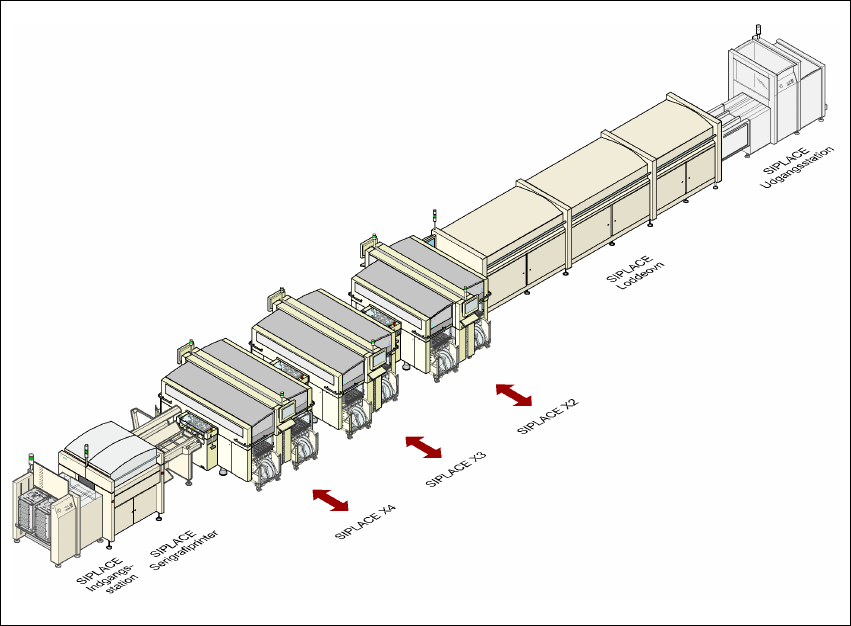

Fig. 1.2 - 1 Liniekoncept (eksempel)
1
SIPLACE-familien tilbyder det egnede bestykningssystem til ethvert kapacitetskrav:
SIPLACE X-serie automater bestykker store IC, Flip-Chip, Bare Die og eksotiske komponenter
(OSC). De dækker ved meget stor bestykningskapacitet et komponentspektrum fra 01005 til 85 x
85 mm² / 125 x 10 mm².
Driftsvejledning SIPLACE X-serie Indledning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Liniekoncept
29
1.2.2 SIPLACE linje- og softwareløsninger
SIPLACE tilbyder totalløsninger, der baserer på modulopbyggede software-tools til
SMT-maskin-, linje- og produktionsmanagement: die SIPLACE Software Suite.
1.2.2.1 Produktdefinition, optimering og linjestyring
Fejlfrie produktindføringer i løbet af meget kort tid og en optimal brug af produktionslinjerne er es-
sentielle for højeste produktionsydelser inden for produktionen. Med programmerne i SIPLACE
Software Suite kan De nemt programmere produkter, optimere oprettede programmer og ideelt
udbalancere dem i de pågældende SMT-produktionslinjer.
1.2.2.2 Produktionsovervågning & proceskontrol
For at opnå de satte produktionsmål er det vigtigt at overvåge og kontrollere produktionsanlæg-
gene hele tiden. I SIPLACE Software Suite findes der monitoringprodukter, der er tilpasset bru-
gergruppen, der straks sender informationer, hvis der konstateres grænseværdioverskridelser på
maskinen eller produktionslinjen.
1.2.2.3 Klargøringsverificering & Traceability
Klargøringsfejl fører til seriefejl. De betjeningsvenlige SIPLACE softwareprogrammer hjælper
med at undgå dem og sikrer således høj kvalitet inden for elektronikproduktionen.
1.2.2.4 Fordelene ved SIPLACE Software Suite - med et blik:
– Hurtig programmering og hurtig fejlregistrering
– Reduktion af skifte- og stilstandstider
– Optimal belastning af produktionslinjens produktivitet
– Realtime-informationer fra produktionsområdet
– Meget hurtig informationsfordeling
– Optimal udnyttelse af ressourcer
– Rettidig information om, hvornår produktionsmateriale skal bestilles
– Koordination af vedligeholdelsesforanstaltninger
