Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
74
2.6.2 Kontakter og knapper på automaten
2.6.2.1 Position af kontakter og knapper på automaten
2
Fig. 2.6 - 3 Position af kontakter og knapper - set fra PCB-outputsiden
(1) Hovedafbryder
(2) Stopknap (sort) på betjeningsfeltet på strømforsyningens side
(3) Startknap (hvid) på betjeningsfeltet på strømforsyningens side
(4) Komponenttæller på betjeningsfeltet på strømforsyningens side
(5) NØD-STOP trykknap på outputsiden
(6) Startknap (hvid) på outputsiden
(7) Stopknap (sort) på outputsiden
(8) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 2
(9) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 3
(T) PCB-transportretning
Driftsvejledning SIPLACE X-serie Driftssikkerhed
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Sikkerhedsudstyr
75
2

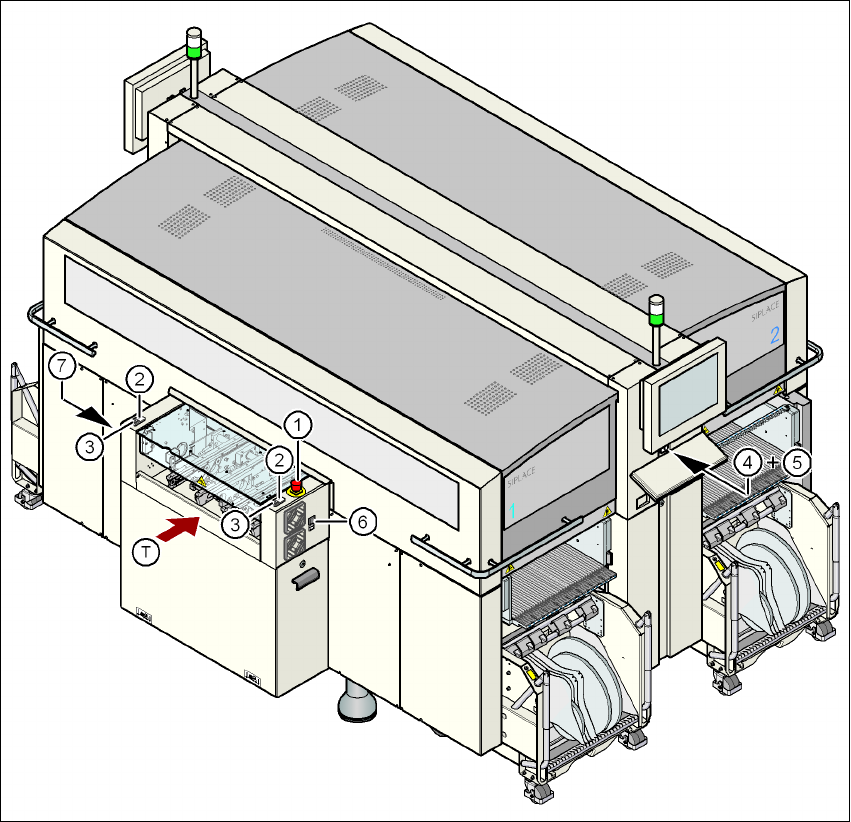

Fig. 2.6 - 4 Position af kontakter og knapper - set fra PCB-inputsiden
(1) NØD-STOP trykknap på inputsiden
(2) Startknap (hvid) på inputsiden
(3) Stopknap (sort) på inputsiden
(4) Startknap (hvid) på betjeningsfeltet på trykluftenhedens side
(5) Stopknap (sort) på betjeningsfeltet på trykluftenhedens side
(6) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 1
(7) Knap (sort) i forbindelse med til- og frakørsel af komponentvognen, placeringssted 4
(T) PCB-transportretning
Driftssikkerhed Driftsvejledning SIPLACE X-serie
Sikkerhedsudstyr Fra softwareversion SR.70x.xx Udgave 01/2011 DK
76
2.6.2.2 Position af beskyttelseskontakter på automaten
2

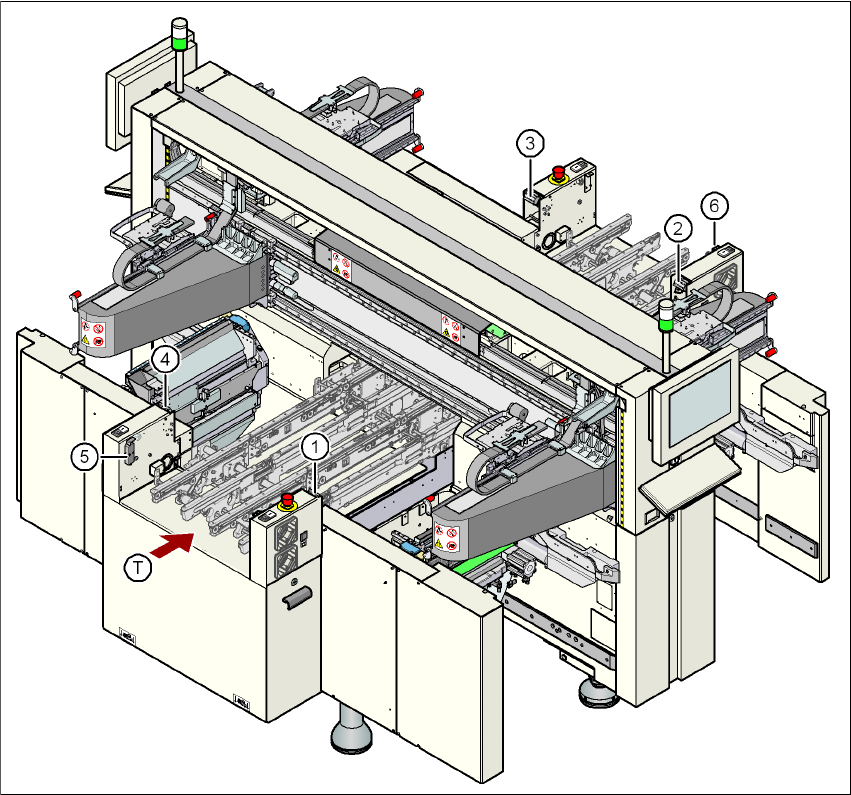

Fig. 2.6 - 5 Position af beskyttelseskontakter på automaten
2
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskappekontakt, placeringssted 3
(4) Beskyttelseskappekontakt, placeringssted 4
(5) Beskyttelseskontakt til afdækningsklappen på inputsiden af PCB-transporten
(6) Beskyttelseskontakt til afdækningsklappen på PCB-transportens outputside
(T) PCB-transportretning
