Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten 231 4 Fig. 4.3 - 3 Automatens maskinfødder 4 (1) Yders te maskinf od, 4 x, 2 udførelser …
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
230
776 mm. Det er udtrykkeligt forbudt at øge gaffelafstanden så meget, at automaten løftes ved
maskinrammens sidedele. Dette ville føre til en deformation af maskinens ramme.
→ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
→ Løft automaten ca. 30 mm med gaffeltrucken. Således undgås kvæstelser af fødderne, hvis
maskinens fødder skulle sænkes ved en fejl.
Automaten står på 6 fødder.
– 4 yderste maskinfødder (pos. 1 i Fig. 4.3 - 3
, side 231)
De yderste maskinfødder findes i to udførelser: 4
– yderste maskinfod til PCB-transporthøjden 830 mm, længde 369 mm,
artikel-nr. 03041008-01 (pos. 1 i Fig. 4.3 - 2
)
– yderste maskinfod til PCB-transporthøjderne 900, 930 og 950 mm, længde
439 mm, artikel-nr. 03000890-02 (pos.2 i Fig. 4.3 - 2
).
– 2 midterste maskinfødder (pos. 2 i Fig. 4.3 - 3
, side 231) med 2 afstandsstykker (pos. 3 og
pos. 4 i Fig. 4.3 - 3
, side 231) til højdeindstilling, hvis nødvendigt.
4

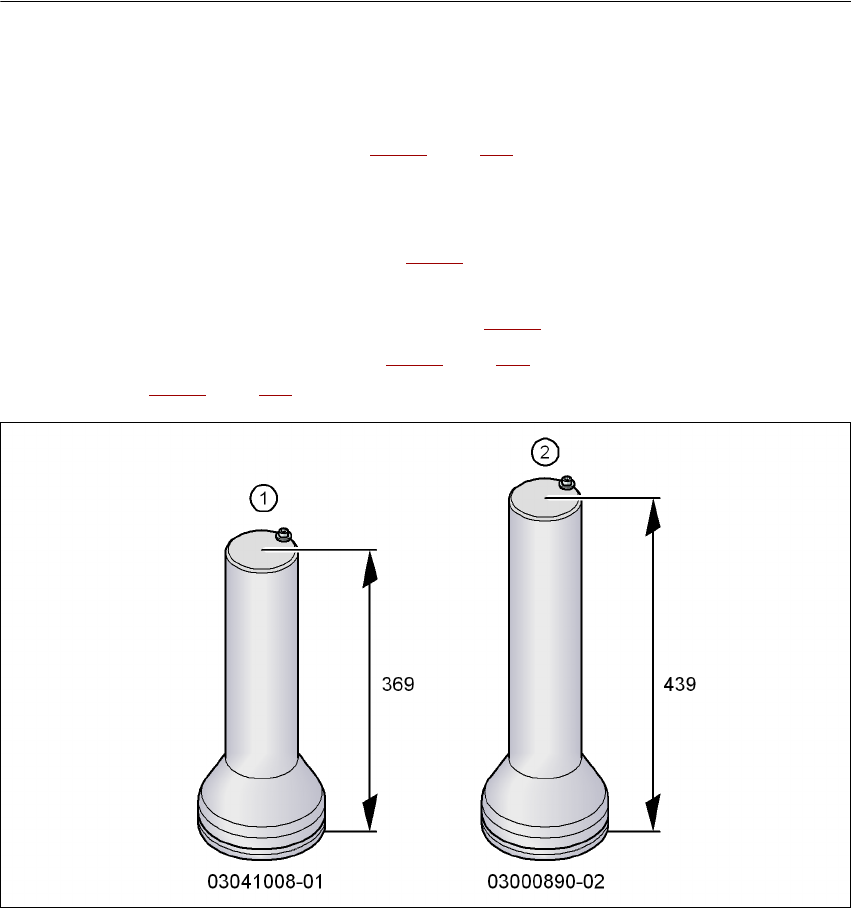

Fig. 4.3 - 2 Yderste maskinfødder - to udførelser (mål i millimeter)
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
231
4

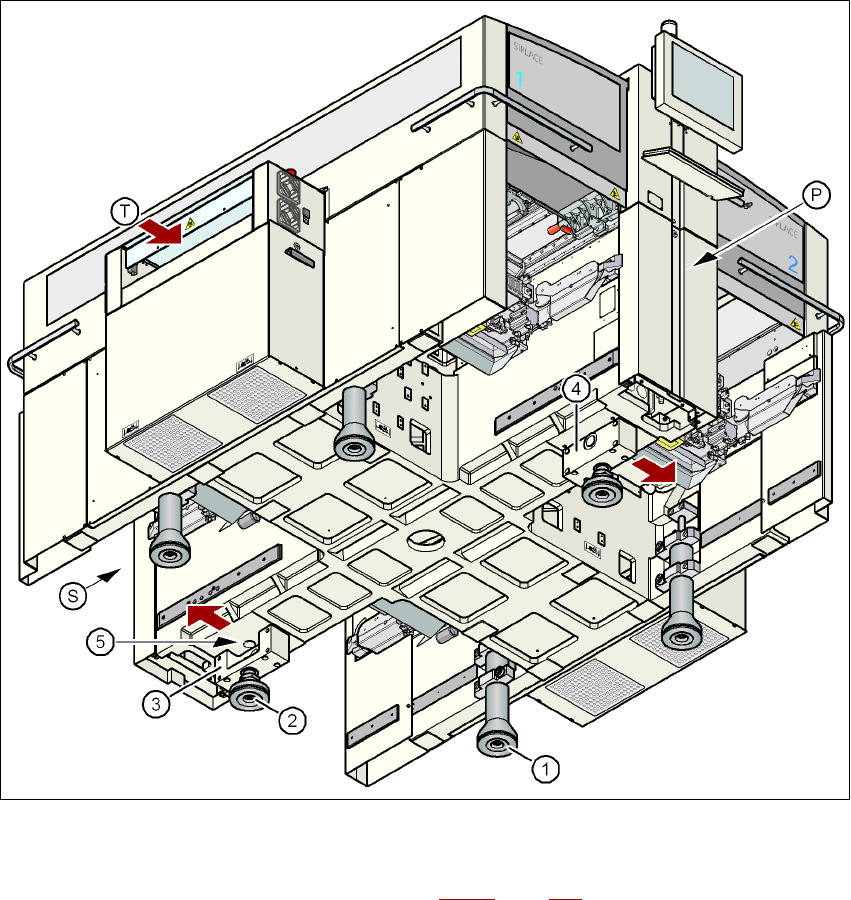

Fig. 4.3 - 3 Automatens maskinfødder
4
(1) Yderste maskinfod, 4 x, 2 udførelser (se Fig. 4.3 - 2, side 230)
(2) Midterste maskinfod, 2 x
(3) Afstandsstykke på siden af strømforsyningsmodulet
(4) Afstandsstykke på siden af pneumatikmodulet
(5) Gevindboring til den midterste maskinfod
(T) Printplade-transportretning
(P) Pneumatikmodul
(S) Strømforsyningsmodul
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
232
4.3.4.1 Forindstiling af højden på de midterste maskinfødder
Først indstilles de midterste maskinfødder. Afhængigt af automatens højde skal afstandsstykket
skrues i den rigtige position på undersiden af automaten.
Indstilling af printplade-transporthøjde på 830 mm 4
Til en printplade-transporthøjde på 830 mm har De ikke brug for noget afstandsstykke.
→ Skru den midterste maskinfod så langt som muligt ind i det passende gevind (se punkt 5 i Fig.
4.3 - 3
, side 231).
Indstilling af printplade-transporthøjde på 900 mm 4
Til en printplade-transporthøjde på 900 mm har De brug for afstandsstykket.
→ Positionér det på en sådan måde, at 90 mm - siden er vertikal og boringen til den midterste
maskinfod peger nedad.
4
4
4
4
4
4
4
4
4
4
4
4

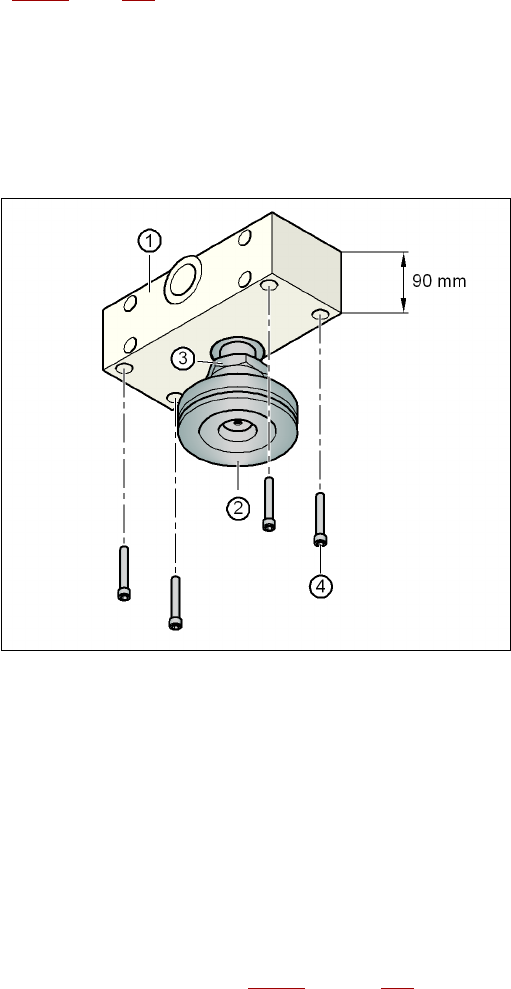

Fig. 4.3 - 4 Positionering af afstandsstykket for 900 mm transporthøjde
4
(1) Afstandstykke-højde 90 mm
(2) Midterste maskinfod
(3) Kontramøtrik M24
(4) Unbracoskrue M12x80, 4 stk.
→ Skru gevindet på den midterste maskinfod ind i boringen på undersiden af afstandsstykket.
→ Positionér de to afstandsstykker på undersiden af maskinen på følgende måde:
– Åbningen på afstandsstykket på pneumatikmodulsiden peger i printpladetransportret-
ning (se punkt 4 i Fig. 4.3 - 3
på side 231).
