Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
252
4.3.9 Montering af indgangstransport
4.3.9.1 Værktøj
– Sekskantstiftnøgle, DIN 911, sæt
– Stjerneskruetrækker, størrelse 1
4.3.9.2 Montering
4

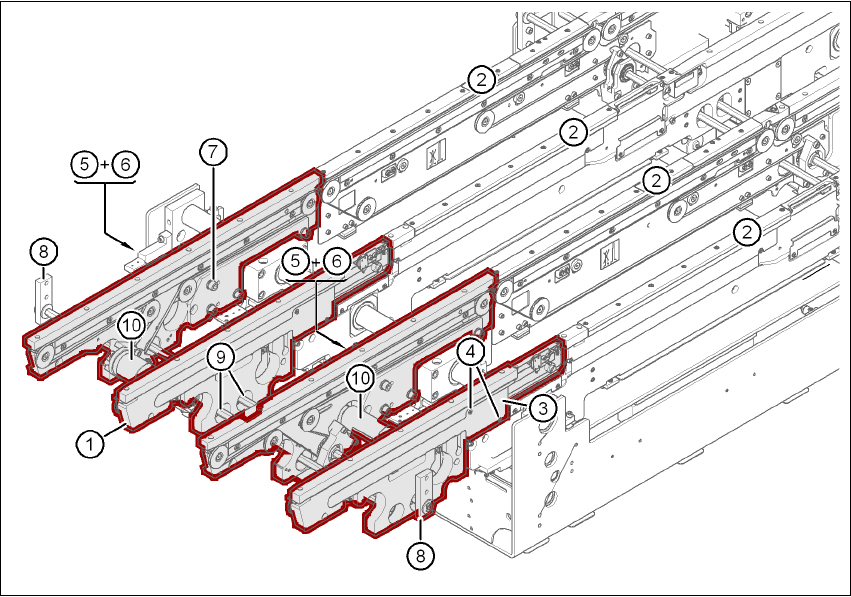

Fig. 4.3 - 14 Indgangstransport - dobbelttransport
(1) Vange, indgangstransport
(2) Vange, bearbejdningstransport 1
(3) Kabelafdækningskappe 20 x 200
(4) Undersænkskrue, ISO 7046, M3x6, 2 stk. pr. kabelafdækningskappe
(5) Kabelafdækningskappe 20 x 310
(6) Cylinderskrue DIN 912, M3x5, 1 stk. pr. kabelafdækningskappe
(7) Cylinderskrue DIN 912, M6x16, og skive, 4 stk. pr. vange
(8) Føring sekskantaksel
(9) Sekskantaksel (enkelttransport: en, dobbelttransport: to)
(10) Drivenhed
Driftsvejledning SIPLACE X-serie Opstilling og ibrugtagning
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Opstilling af automaten
253
→ Demontér kabelafdækningskapperne (pos. 3 og 5 i Fig. 4.3 - 14, side 252) på inputtranspor-
ten (pos. 1 i Fig. 4.3 - 14
, side 252).
→ Anbring forsigtigt vangen (pos. 1 i Fig. 4.3 - 14
, side 252) på vangen på bearbejdningstrans-
porten (pos. 2 i Fig. 4.3 - 14
, side 252).
VÆR FORSIGTIG 4
Sørg for, at fotocellernes eller drivmotorernes kabler ikke skæres over.
→ Fastgør hver vange med 4 cylinderskruer M6x16 og de tilhørende skiver (pos. 7 i Fig. 4.3 -
14, side 252).
→ Forbind de elektriske kabler for fotoceller og drivmotorer.
→ Fastgør kabelafdækningskapperne (pos. 3 og 5 i Fig. 4.3 - 14
, side 252).
→ Før sekskantakslen (pos. 9 i Fig. 4.3 - 14
, side 252) ind i drivenheden (pos. 10 i Fig. 4.3 - 14,
side 252
).
→ Sørg for, at sekskantakselføringen (pos. 8 i Fig. 4.3 - 14
, side 252) altid peger hen på den
transportvange, hvor drivenheden (pos. 10 i Fig. 4.3 - 14
, side 252) er fastgjort.
Opstilling og ibrugtagning Driftsvejledning SIPLACE X-serie
Opstilling af automaten Fra softwareversion SR.70x.xx Udgave 01/2011 DK
254
4.3.10 Montering af monteringssæt på PCB-inputsiden
4.3.10.1 Værktøj
– Sekskantstiftnøgle, DIN 911, sæt
–Maskinnøgle
4.3.10.2 Montering
4

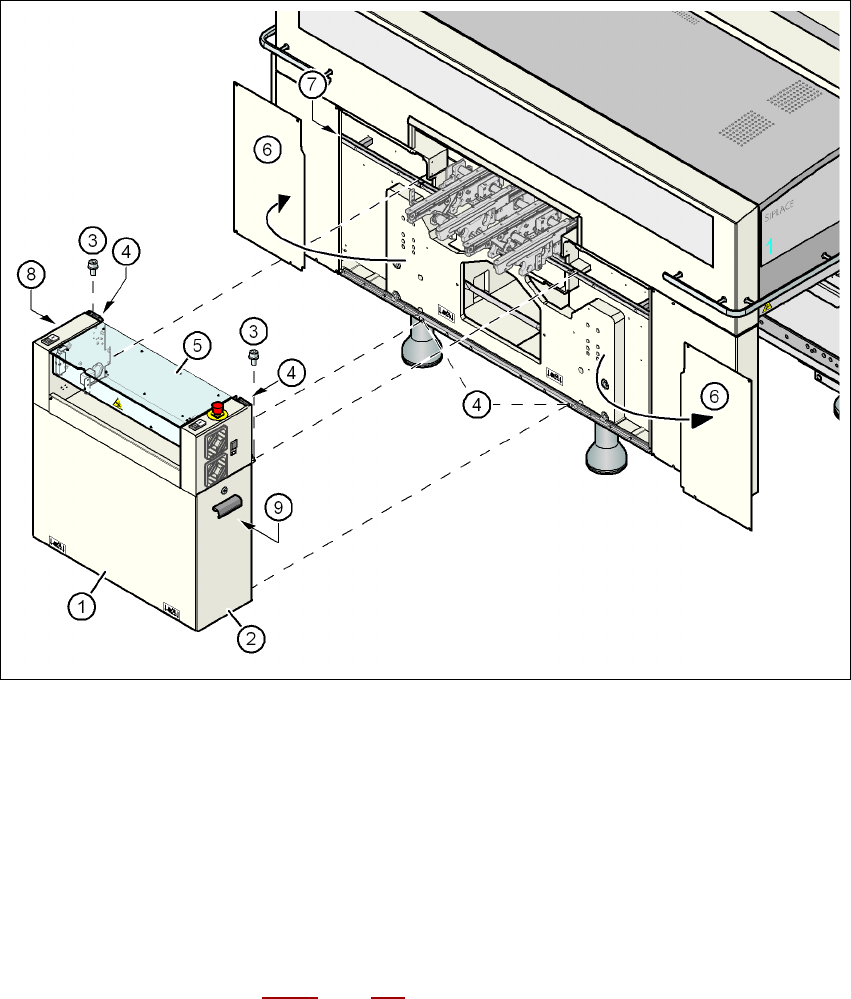

Fig. 4.3 - 15 Montering af monteringssæt på PCB-inputsiden
(1) Monteringssæt
(2) Dør
(3) Cylinderskrue DIN 912, M6x16 og skive
(4) Jordtilslutning
(5) Transportafdækning
(6) Sideplade, demonteret
(7) Modulliste
(8) Box-PC enhed (se afsnit 4.3.12
, side 263)
(9) Akseenhed X4I, X4, X3: (portaler 1 og 4)
