3.10.1 Opbygning
Komponentvognen består hovedsageligt af kørestativet, komponentbordet til optagning af feeder-
modulerne, taperullecontaineren og tapeaffaldsbeholderen.
3

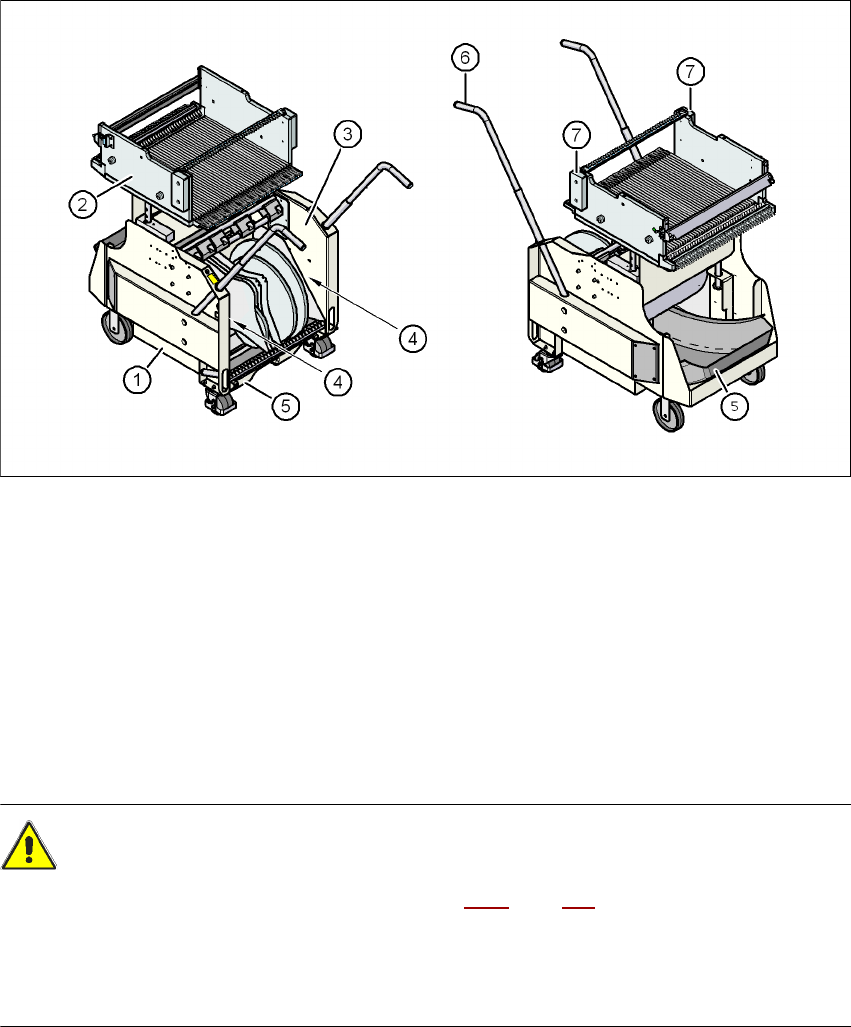

Fig. 3.10 - 3 Komponentvogn, SIPLACE X-serie, set forfra og bagfra
(1) Understel
(2) Komponentbord
(3) Tapecontainer
(4) Spalte til optagelse af klargøringslister
(5) Tapeaffaldsbeholder
(6) Greb
(7) Sikkerhedsafdækning
VÆR FORSIGTIG 3
→ Læs og overhold sikkerhedsforskrifterne i afsnit 5.8.2
, side 322, før tapeaffaldsbeholderen
trækkes ud af komponentvognen.
– Grebene må kun bruges til at skubbe komponentvognen.
→ Brug en gaffeltruck til at transportere komponentvognen eller til at løfte den ned fra pallen.
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn SIPLACE X-serie
199
3.10.2 Beskrivelse
Taperullecontaineren (pos. 3 i Fig. 3.10 - 3) rummer i standardudførelsen taperuller med en stør-
relse på 17" (432 mm).
Mellem tapecontaineren og komponentvognen findes til højre og venstre to 5 mm brede spalter
(pos. 4 i Fig. 3.10 - 3
, side 198) til optagelse af klargøringslister.
På undersiden af understellet findes den udtrækbare tapeaffaldsbeholder (pos. 5 i Fig. 3.10 - 3
,
side 198
). Det skårede tapeaffald ledes via en slisk ned i tapeaffaldsbeholderen, der skal tømmes
afhængigt af affaldsmængden.
Grebene (pos. 6 i Fig. 3.10 - 3
, side 198) kan klappes op eller ned.
HENVISNING 3
Automaten kan kun arbejde, hvis alle komponentvogne, Matrix-Tray-Changer eller Waffle Pack
Changer kørt hen til automaten. Fyld frie placeringssteder med dummy-feedermoduler iht.
beskrivelsen i afsnit 2.6.5.1, side 84.
3.10.3 Tekniske data
3
3
Længde x bredde 727 x 592 mm²
752 x 592 mm² med affaldsbeholder
Komponentbordets højde 819,5 mm ved 830 mm PCB-transporthøjde
889,5 mm ved 900 mm PCB-transporthøjde
919,5 mm ved 930 mm PCB-transporthøjde
939,5 mm ved 950 mm PCB-transporthøjde
PCB-transporthøjde 830 mm ± 15 mm (option)
900 mm ± 15 mm (option)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-option)
Højde på de opklappelige greb 969 mm
Antal placeringssteder 40 (8 mm X - tapefeedermodul)
Vægt
uden feedermoduler
med feedermoduler på alle placeringssteder
80,4 kg
139,6 kg
Taperullediameter
standard
maksimal
til 432 mm (17")
483 mm (19")
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
200

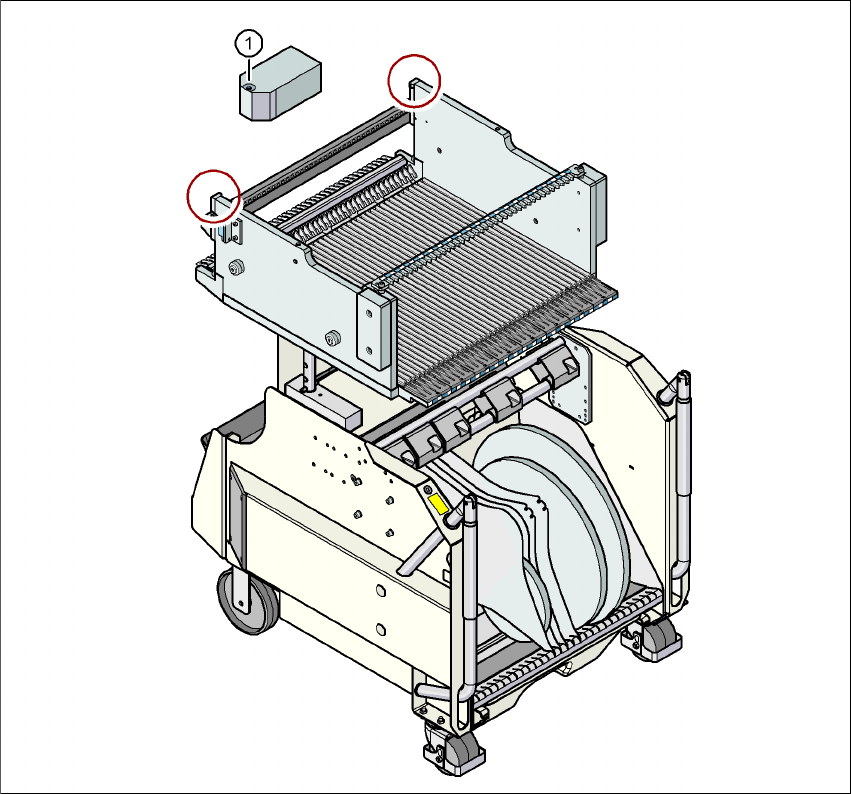

3.10.4 Pasmærker på komponentvogn fra SIPLACE X-serie
3
Fig. 3.10 - 4 Pasmærker på komponentvogn fra SIPLACE X-serie
(1) Pasmærker på komponentvognen
Når komponentvognen fra SIPLACE X-serien er kørt hen til automaten, mangler maskinen kom-
ponentvognens pasmærker.
Ved komponenter med en kantlængde under 0,5 mm, altså 0402-komponenter og mindre, bereg-
nes positionen for komponenten med tapelommen, før den første komponent hentes.
