Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK X-feedermoduler
195
ADVARSEL 3
Læs og overhold sikkerhedsforskrifterne vedr. optagelse af placeringssteder i afsnit 2.6.5.1
, side
84.
3

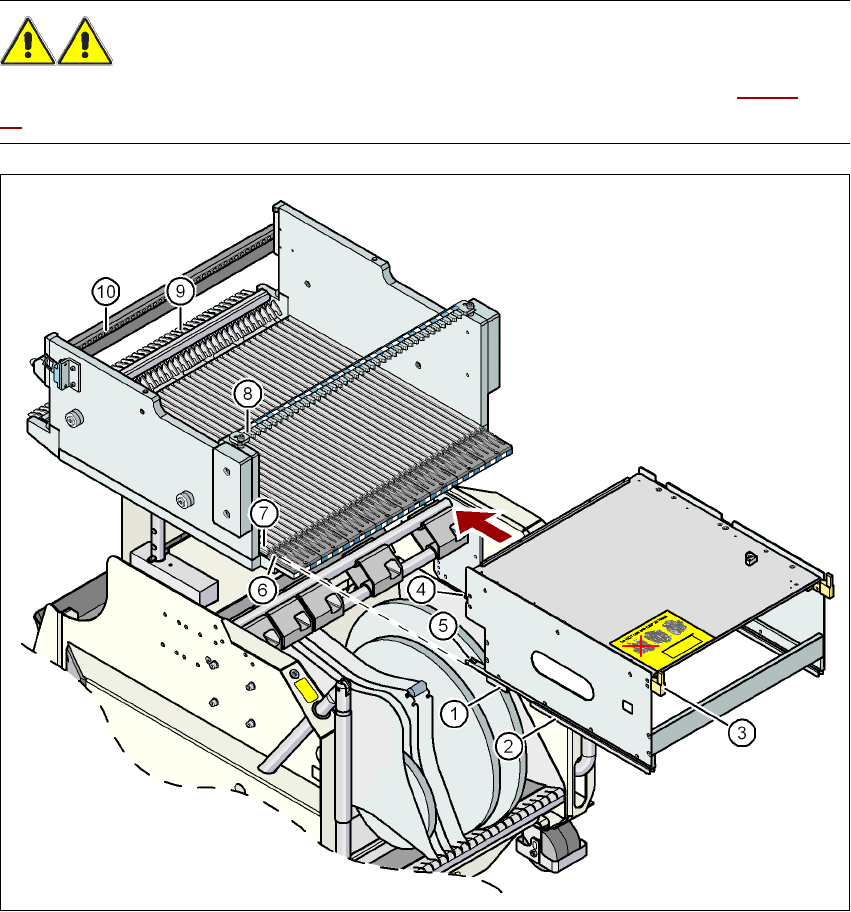

Fig. 3.9 - 19 Isætning af holder for flademagasiner på komponentvogn fra X-serie
3
(1) Forreste glideskinne (6) Indføringshjælp
(2) Bageste glideskinne (7) Glideskinne (Omega-Profil)
(3) Centreringsstift "bag" (8) Udsparing i centreringslisten til optagelse af
centreringsstiften "bag"
(4) Centreringsstift "for" (9) Låsepaler
(5) Låserulle (10) Centreringsboringer på komponentbordet til
optagelse af centreringsstiften "for"
Tekniske data på automaten Driftsvejledning SIPLACE X-serie
Komponentvogn SIPLACE X-serie Fra softwareversion SR.70x.xx Udgave 01/2011 DK
196
3.10 Komponentvogn SIPLACE X-serie
Artikel-nr. 00119722-xx Komponentvogn, SIPLACE X-serie
Der kan køres op til fire komponentvogne SIPLACE X-serie hen til automaterne i SIPLACE X-se-
rien. Placeringsstednummereringen findes på den efterfølgende billede.
3

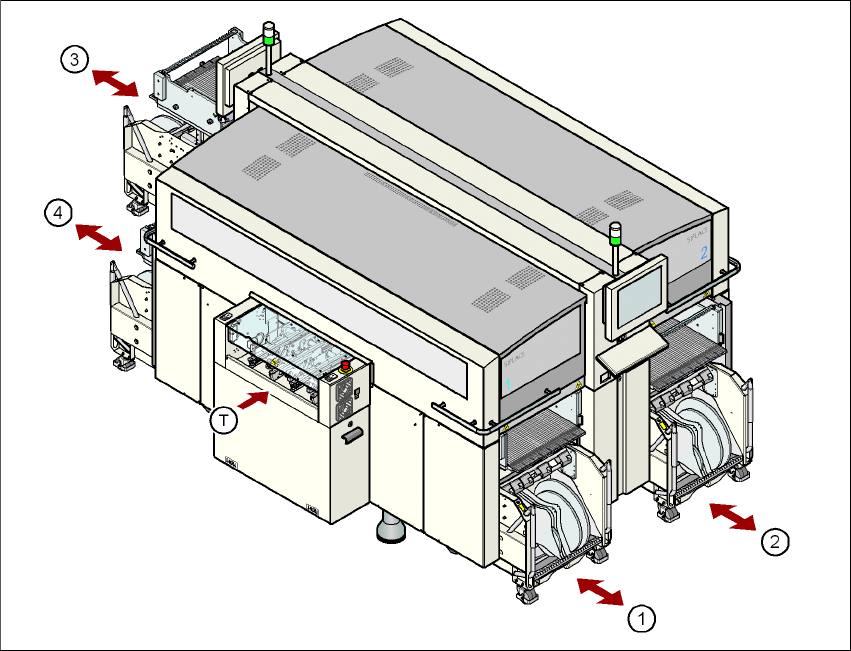

Fig. 3.10 - 1 Komponentvognenes placeringssteder, SIPLACE X-serie
(1) Placeringssted 1
(2) Placeringssted 2
(3) Placeringssted 3
(4) Placeringssted 4
(T) PCB-transportretning
Komponentvognene er selvstændige moduler, der kan klargøres med feedermoduler på en eks-
tern klargøringsplads. Skift af komponentvogn kræver derfor kun en kort afbrydelse af produkti-
onsprocessen.
Driftsvejledning SIPLACE X-serie Tekniske data på automaten
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Komponentvogn SIPLACE X-serie
197
3

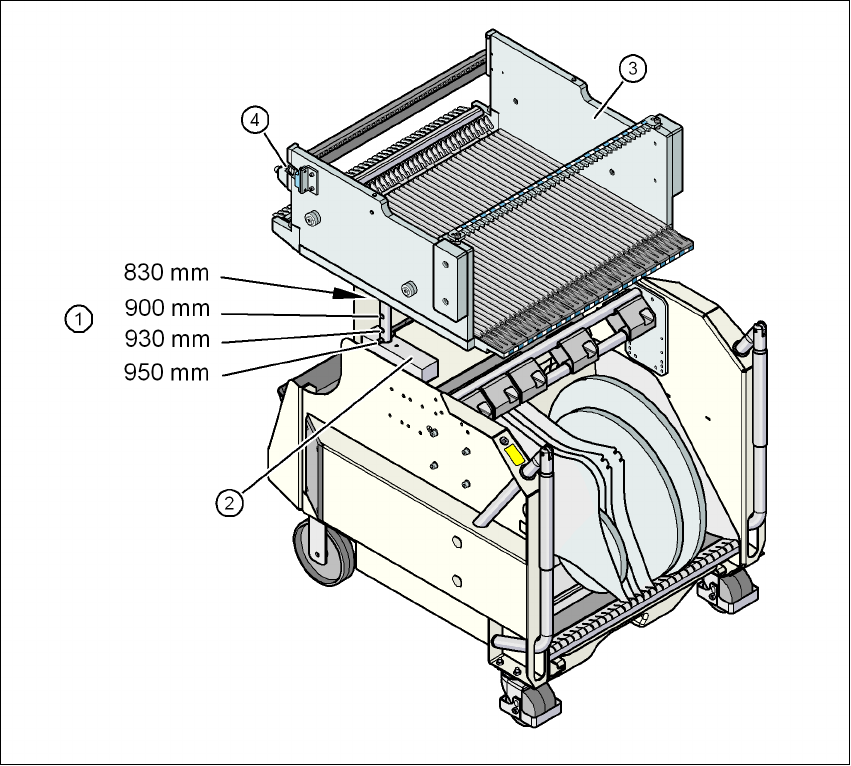

Fig. 3.10 - 2 Komponentvogn, SIPLACE X-serie, med en PCB-transporthøjde på 950 mm
3
(1) Ved boringer for PCB-transporthøjderne 900, 930 og 950 mm i føringssøjlerne, ved 830 mm
transporthøjde ligger komponentbordet på klodsen (2).
(2) Støtteklods
(3) Komponentbord
(4) Koblingstunge til kobling af sikkerhedskontakten i komponentvogn-indtrækningsanordningen
