Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Afløsning af skiftehold Fra softwareversion SR.70x.xx Udgave 01/2011 DK
322
5.8.2 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
5
Fig. 5.8 - 1 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
Tapeaffaldsbeholderen skal trækkes ud af komponentvognen, når den skal tømmes. Her er der
fare for, at tommelfingeren kommer i klemme.
→ For at undgå denne risiko tages fat i tapeaffaldsbeholderen ved at anbringe fingrene på un-
dersiden af grebfordybningen og placere tommelfingeren på grebfordybningen.
→ Anbring under ingen omstændigheder tommelfingeren i spalten mellem tapecontainer og ta-
peaffaldsbeholder, da tommelfingeren ellers kommer i klemme.
Driftsvejledning SIPLACE X-serie Opgaver på maskinen
Fra softwareversion SR.70x.xx Udgave 01/2011 DK Gennemførelse af kontrolarbejde
323
5.9 Gennemførelse af kontrolarbejde
5.9.1 X-feedermoduler kontrolleres
5

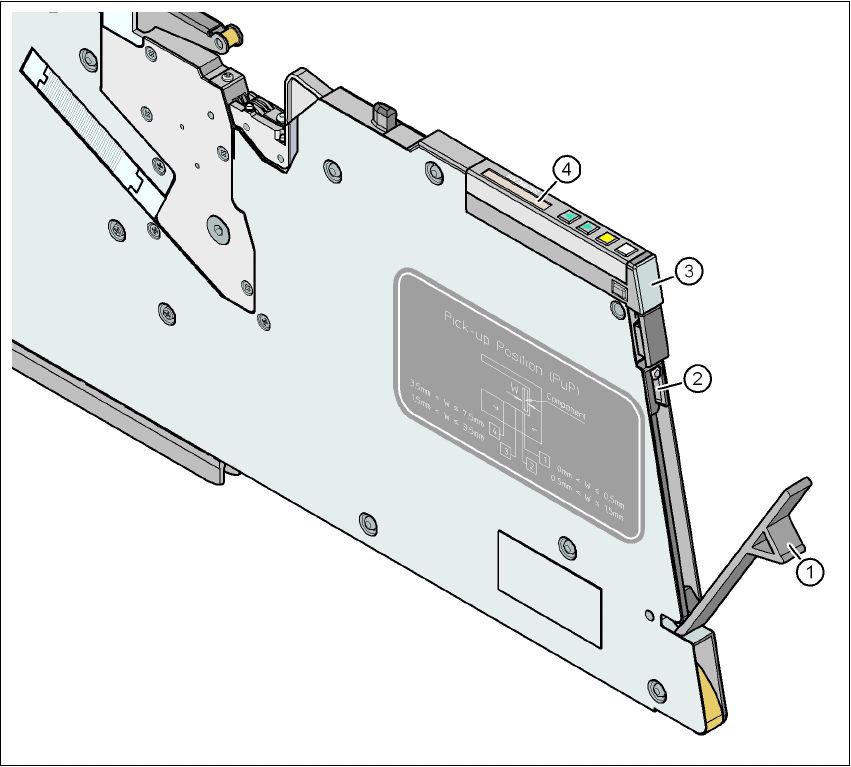

Fig. 5.9 - 1 X-feedermoduler kontrolleres
(1) Klappe
(2) Kniv
(3) Statusvisning
(4) LCD-visning
5
→ Kontrollér om X-tapefeedermodulets foliebeholder er fuld. Åben klappen (pos. 1). Træk dæk-
folien ud og skær X-tapefeedermoduler af ved 8 og 12 mm med en saks eller vha. den inte-
grerede kniv (pos. 2).
Opgaver på maskinen Driftsvejledning SIPLACE X-serie
Gennemførelse af kontrolarbejde Fra softwareversion SR.70x.xx Udgave 01/2011 DK
324
HENVISNING 5
Riv aldrig dækfolien af. Dette kan føre til problemer med dækfolieaftrækket. Ved 8 og 12 mm
X-tapefeedermodulerne er der integreret en kniv (pos. 2) for at lette afskæringen af dækfoli-
en.
→ Kontrollér den flerfarvede statusvisning (pos. 3 i Fig. 5.9 - 1
, side 323).
– Lyser den grøn, er feedermodulet driftsklar.
– Lyser den orange, signaliseres en advarsel. Advarslens tekst fremkommer på LCD-vis-
ningen (pos. 4 i Fig. 5.9 - 1
, side 323).
– Lyser statusvisningen rød, er der opstået en fejlfunktion. Fejlmeldingen fremkommer på
LCD-visningen (pos. 3 i Fig. 5.9 - 1
, side 323).
En opstilling af LCD- og statusvisningerne på betjeningsfeltet findes i afsnit 5.11
, side
337
. 5
Er statusvisningen slukket, kan dette skyldes følgende: 5
– Transportøren er ikke i den aktuelle klargøring.
– Transportøren er defekt.
– Transportøren er deaktiveret (f.eks. på grund af faldende trykluft).
5.9.2 Tapes splejses rettidigt på
HENVISNING:
Splejs tapene rettidigt, så feedermodulerne ikke bliver tomme. Ellers kan der opstå lange ma-
skinstop.
Splejs heller ikke tapene for tidligt. Hvis De ruller enden af den gamle tape op på den nye rulle
efter splejsningen, kan rullen med den nye tape nemlig blive for stor, hvorved tapen glider af
rullen og sætter sig fast. Dette fører til optagningsfejl og lange maskinstop. 5
5.9.3 PCB-støtter kontrolleres
→ Kontrollér positionen for de magnetiske PCB-støtter på løftebordet.
– Sørg for, at PCB-støtterne ikke kolliderer med komponenter på undersiden af printpla-
derne.
– Sørg desuden for, at PCB-støtterne ikke kolliderer med PCB-transportens vanger.
– Anvend kun PCB-støtter som beskrevet i afsnit 6.13
, side 420.
