操作手册Ⅱ
2-63
为了检测出 IC 贴片头中有无元件（从 VCS 定中心后到贴片前有元件落下等），使用
CDS(ComponentDetectionSensor)光纤维传感器。
输入从吸嘴前端到 CDS 光照射到的测量位置的距离，作为此 CDS 检测有无元件的高度。
虽然 CDS 高度是根据元件高度自动决定默认值（初始值），有时也需要根据元件的形状变更
默认值。
请设置能够稳定地进行识别的高度（模部）。
◆默认值
CDS 高度的默认值，要根据元件高度进行设置。默认值与元件种类无关，均为“-(元件
高度×1/3)”。
部品高さ
t
t
3
- ー
センサ測定位置
センサ光
部品
ノズル
0
○
×
+Z
-Z
センサ光
部品
ノズル
0
○
×
+Z
-Z
传
感器光
传
感器光
传感器测量位置
元件
元
件
吸
嘴
吸嘴
元
件
高度
操作手册Ⅱ
2-64

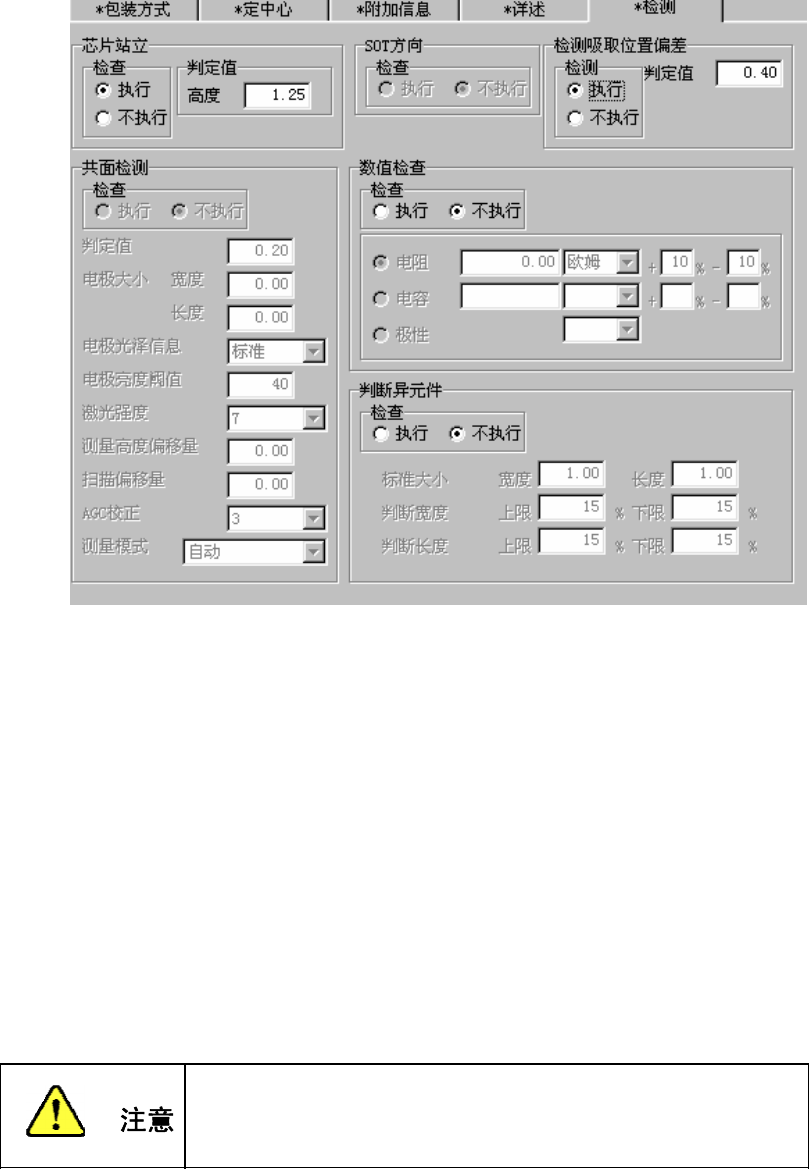

2-3-5-2-6 检查
对“芯片站立”、“共面检测”、“SOT方向”、“检测吸取位置偏差”、“验证”、“判
断异元件”进行设置。
“共面检测”和“验证”、“SOT方向”为选项。
1) 芯片站立
指定是否对芯片站立进行检查。通常3216以下的芯片元件必须执行。
通常3216以下的芯片元件推荐进行检查，因此，选择元件类型为「方形芯片」后，即自动被
设置为[是]。
※判定值：根据已输入的元件高度尺寸计算并自动输入。激光定中心时测定值超过此处的
设置高度时，则判定为芯片站立错误。
2) 共面检测(选项)
当为图像定中心元件时，可指定是否检查引脚(球)悬浮和错误的判定值。检查将在生产时的
图像定中心后立即进行。
※详细信息，请参见附件使用说明书 CD。
除“检查”、“判定值”、“电极亮度阈值”、“扫描
偏移量
”外，在没
有 JUKI 指示的情况下，请勿变更各值。如果设置错误，则将频繁
发生错误。
操作手册Ⅱ
2-65

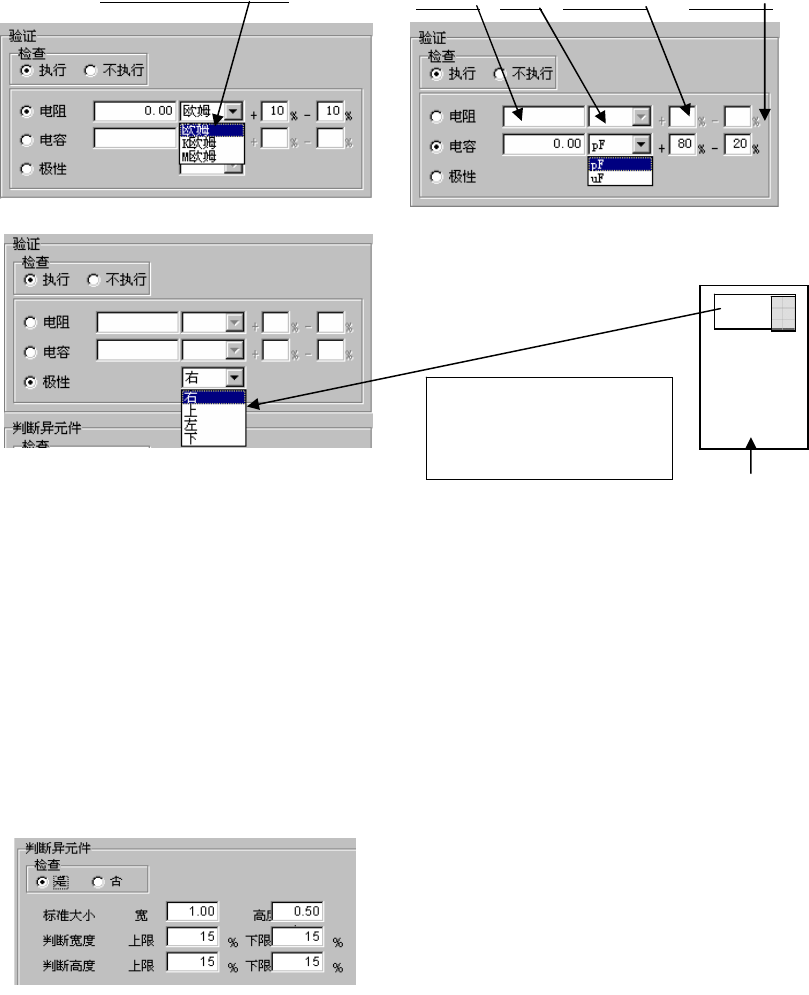

3) 验证(选项)
指定是否检查电阻值、电容器容量与极性，及其判定值。生产准备后，通过指定生产菜单的
“验证”项目，可在生产开始时及元件用完后进行最初元件验证检查。主要用于检查元件的
贴片错误。
电阻、电容，判定领域按基准值的百分比设置。
按基准值、单位及判定领域(上限、下限)的顺序进行设置。
极性、单位，请从下拉式列表中选择输入。
4) 判断异元件
设置是否进行异类元件判断、判定时的基准尺寸、判断级别。
进行异类元件判断时，将检查定中心时的元件的纵横尺寸。与设置值不一致时，即判断为异
类元件错误。
主要用于检查不同尺寸元件的贴片错误等。
检查与生产时的定中心同时进行。
判断对象元件，要根据元件种类、定中心方式的组合确定。
把外形识别产品之外的图像识别元件做为图像定中心时，不能做为判断对象。
+
基准值 单位 判定上限 判定下限
主体侧
请设定相对于元件供给方
向(包装方式)的元件正电
极的方向。
带式送料器
