操作手册Ⅱ
2-26
范围检查
进行数据切换(选择贴片数据等)时，对输入的 BOC 标记与坏板标记坐标是否在基板
内(或电路内)、以及电路是否在基板内进行范围检查。

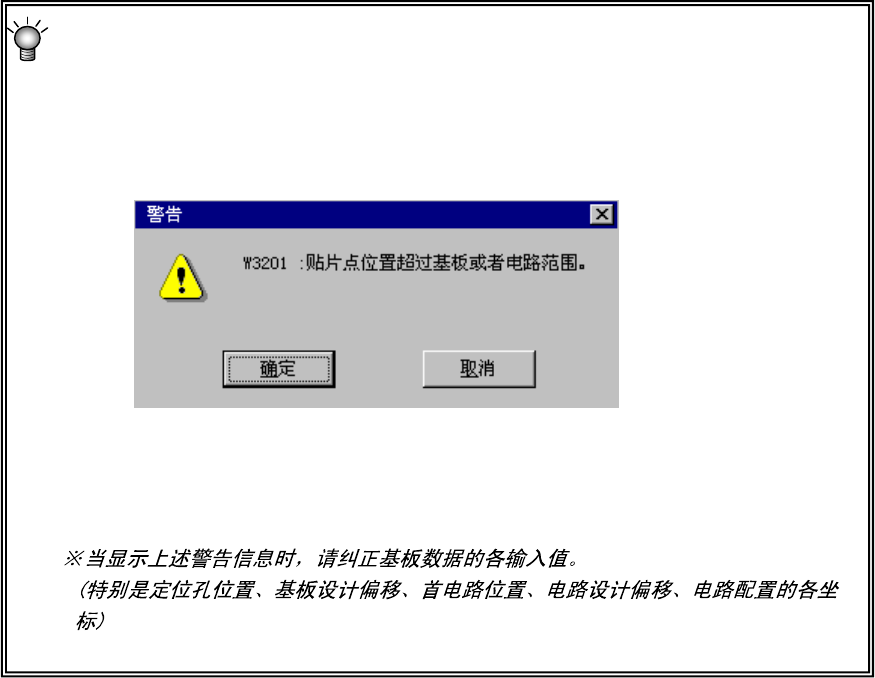

出错时，显示如下的警告信息。
●确定=>继续进行数据切换
●取消=>停止数据切换
操作手册Ⅱ
2-27
2-3-4贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入有关“基准电路”的信息。
最多为 3，000 点，分割基板时最多可输入 10，000 点。

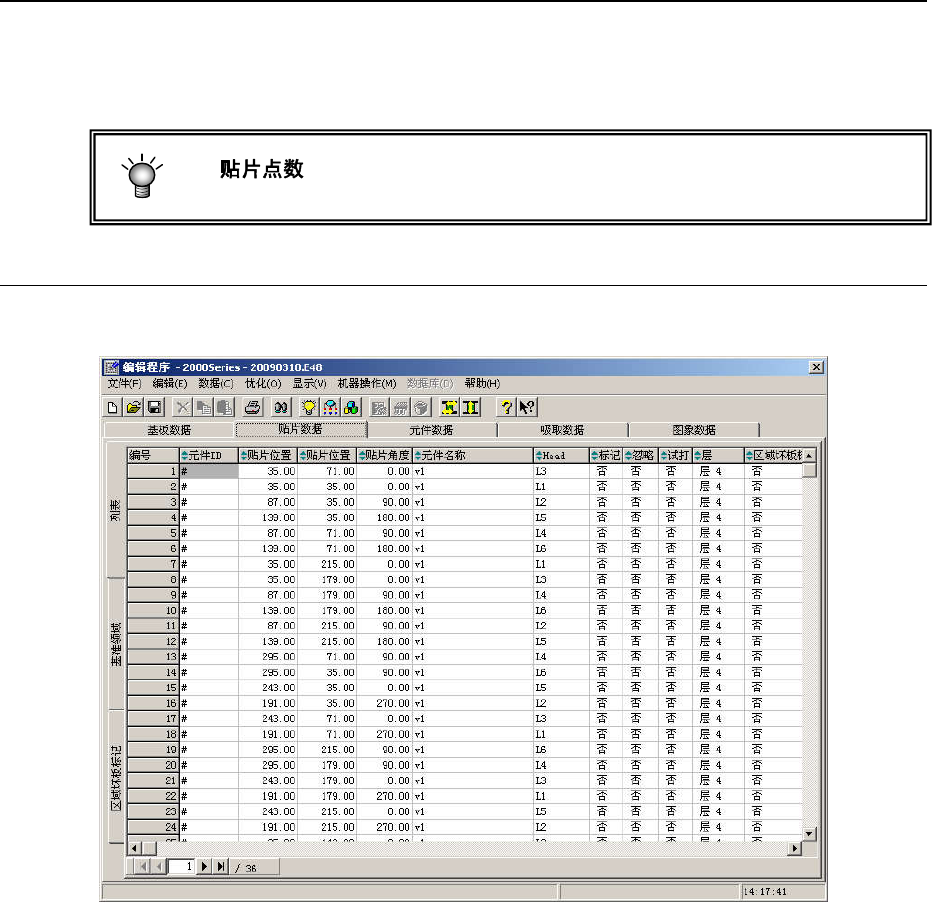

2-3-4-1贴片数据画面的显示
制作基板数据后，单击画面上方的“贴片数据”标签，可显示贴片数据制作画面(下图为制作
完成例)。
操作手册Ⅱ
2-28
2-3-4-2输入项目
输入“元件ID”、“X”、“Y”、“角度”、“元件名”。其他项目(贴片头、标记、忽略、
试打、层)将自动输入初始值。请仅对必要的项目进行变更。
另外，坐标位置是从“基板数据”决定的“基板位置基准（原点）”(多电路板时为基准电
路的“电路原点”)开始的距离。
1) 元件 ID
是指为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
“元件ID”最多可输入8个文字(仅限英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。此时将自动输入“#”。
2) X、Y
输入贴片位置(X、Y)。输入的方法有键盘数值输入和HOD的示教输入。
尺寸是指“基板数据”里决定的“基板位置基准（原点）”(多电路板时为“电路原点”)到
贴片位置的(坐标中心)距离。
3) 角度
输入按元件的基准姿势（角度0°）所看到的贴片角度。(参见2-3-5-2-2的5)章)
基准姿势0°有时因CAD数据会有不同。
不使用CAD数据进行数据制作时，请参见JUKI推荐包装方式 2-3-5-2-2的5）章。
4) 元件名称
输入元件名称(最多20个字符)，大写字符、小写字符将被作为相同的数据处理。
5) 贴片头
指定贴片用的贴片头。
可从列表中选择按输入顺序生产时使用的贴片头。
初始值为“自动选择”，在制作程序后通过实行“优化”，自动选择最合适的贴片头。
选择贴片头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从列表中选择。此外，选择多
行时，如果从弹出式菜单中指定，则所选中行的所有设置都将被改变。
