操作手册Ⅱ
2-165
2-5-4-4-2标记：送料器台架(前面/后面)
识别送料器台架标记，储存识别坐标的实测值。该实测值将在吸取数据示教时的坐标修正中得到
反映。

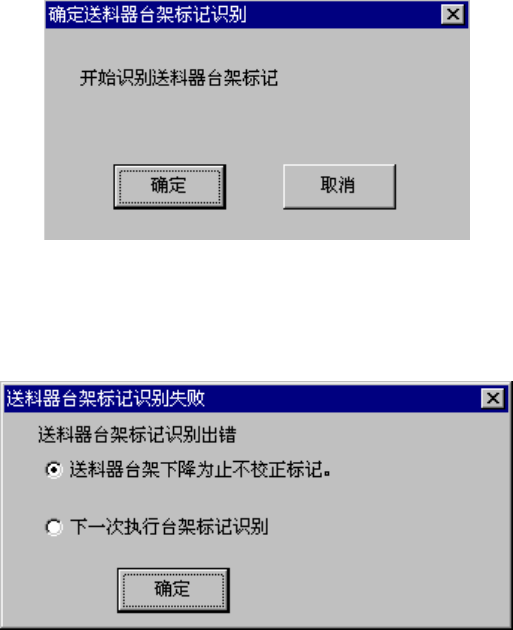

从菜单栏中选择“机器操作”/“确认”/“标记类”/“送料器台架”后，显示确认画面。识别
前面送料器台架的标记时，请选择“前面”，识别后面送料器台架时，请选择“后面”。
在进行时，若送料器台标记识别失败（错误），会显示如下的对话框。此时，识别结果不会储存。
选择标记识别在以后的什么时间进行。
操作手册Ⅱ
2-166
2-5-4-4-3坐标类：贴片位置
通过摄像机跟踪
贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进行修正。
1) 设置条件

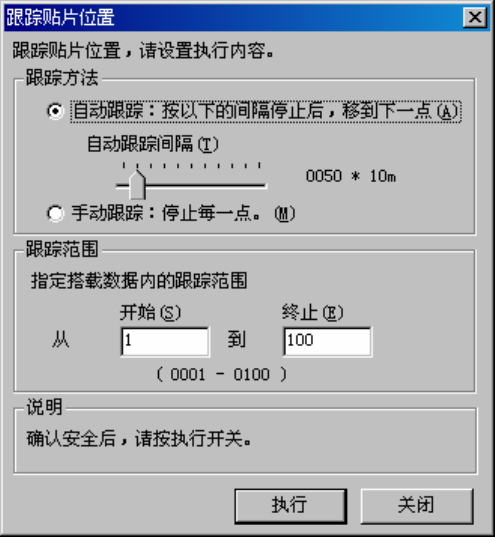

从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”后，显示如下画面。
① 跟踪方法（传送方法）
(1) 自动跟踪
以一定的间隔，依次用摄像机捕获贴片位置。在以下的“自动传送间隔”设置的时间停
止，经过该设置的时间后移动到下一点。
●自动传送间隔：调整停止间隔。可设置的范围为0.01秒～5秒。
(2) 手动跟踪
按下HOD的“NEXT”键或<开始>开关，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为跟踪所有贴片点。
设置所有跟踪条件，准备完成后，按下<开始>开关或“执行”。
按下“关闭”，返回原来的画面。
操作手册Ⅱ
2-167
2) 跟踪贴片位置

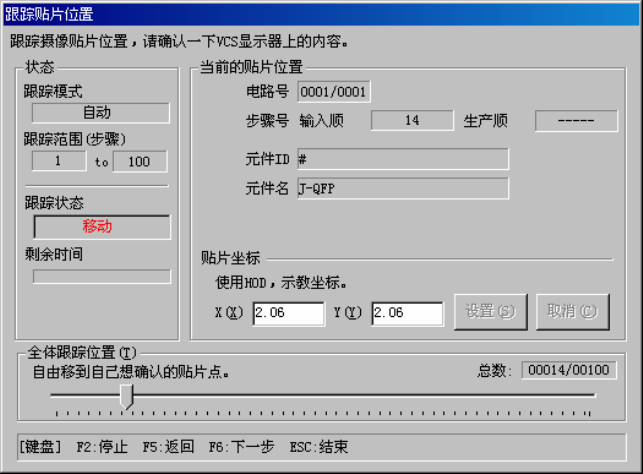

执行后，在跟踪各贴片坐标中，会显示如下的对话框。
① 状态
(1) 跟踪模式
显示设置的传送方法是“手动”还是“自动”。
(2)跟踪范围
选择所有贴片数据时，显示“最初”、“最后”。变更跟踪范围时，则显示其编号。
(3)跟踪状态
“移动”表示轴正在移动中。“暂停”表示自动传送暂停。“停止”表示手动传送或有
意识的停止。“轴待避中”表示轴正在移动到安全位置。“标记识别中”表示正在识别
IC标记。
(4)剩余时间
显示自动传送中的暂停剩余时间。
② 当前的贴片位置
显示当前的贴片信息。
“站台”在本装置中不显示。
③ 贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更。
④ 设置/取消
通过手动输入或示教变更后坐标值生效。按下“设定”可保存到贴片数据里。不想保存变更
值时，请按下“取消”。
⑤ 全体跟踪位置
随着跟踪位置的进展逐一进行。停止时，可前后自由移动滑块。
