控制印刷基板传送方向的“(Ａ)X夹杆”和“(Ｂ)挡块”的端部，安装有“挡片①”。
“挡片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
KE-2080R 的 M、L 尺寸规格时使用以上元件，E 尺寸规格、L-wide 选项时，根据传送流动方向，
左→右：要将 40080766 挡片 R 安装到图（B）的挡块部分，
右→左：要将 40080767 挡片 L 安装到图（B）的挡块部分。
（X 夹杆使用共通的挡片）
检查项目
5-2-9挡片
实施频度：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具：螺丝刀 更换标准：2 年
③ストッパ
①ストッパチップ
②ネジ
①ストッパチップ
④Xプッシャ
②ネジ
X 夹杆
挡片
挡片
螺丝
螺丝
挡块
操作手册Ⅱ
5-11

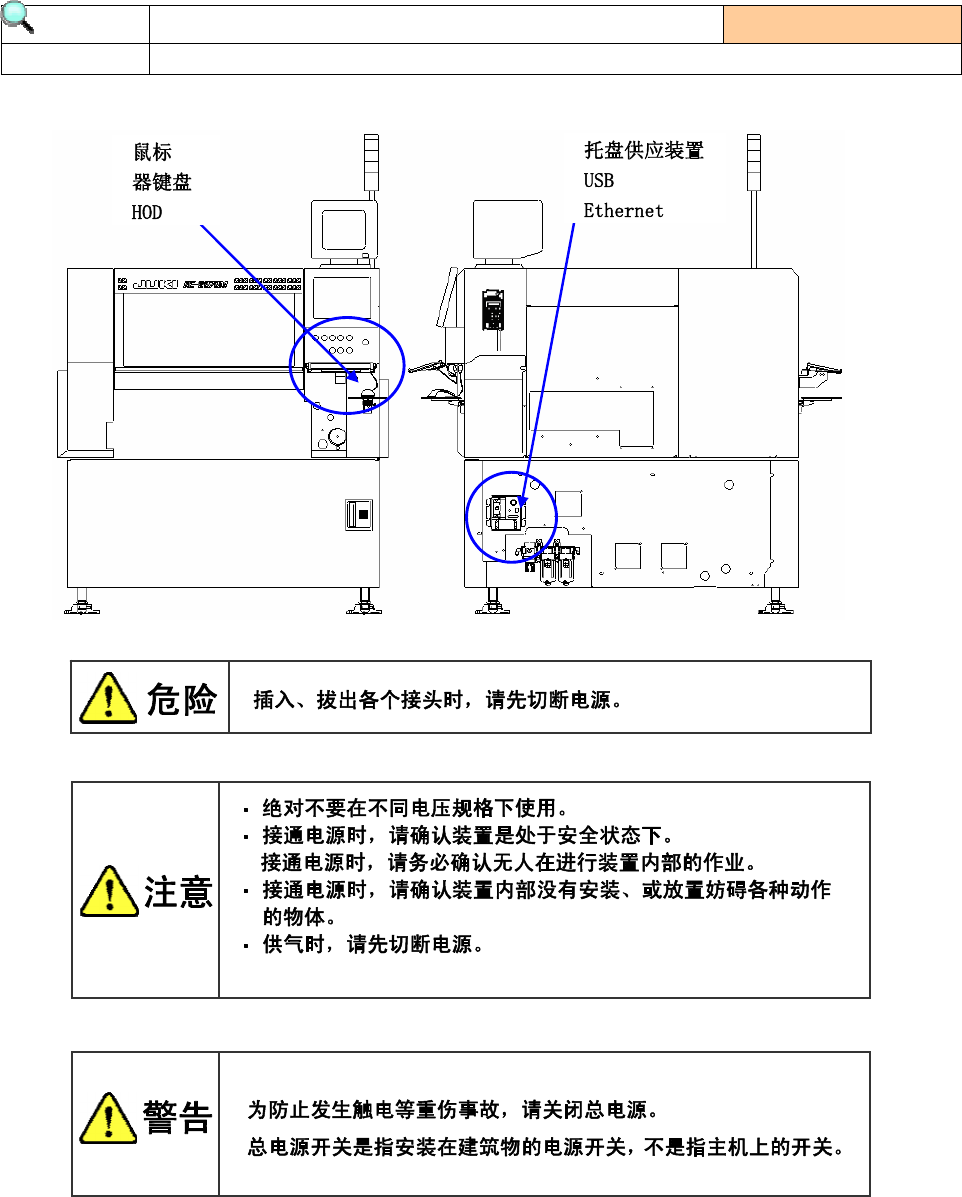

1) 请确认各个插头的连接确实无误。（托盘供应装置、键盘、HOD 等）
检查项目
5-2-10电缆、插头
实施频度：每天
检查内容 检查确认电缆、插头的连接情况
マウス
キーボード
HOD
ﾄﾚｲ供給装置
USB
Ethernet など
操作手册Ⅱ
5-12
1）请根据设备正面的负压表，确认真空泵运转时的真空压。
2）如果真空表的数值低于-80kPa（绿色区域），
请按「过滤器及叶片的更换」、或「真空泵部件的检查·更换」，
检查·更换消耗部件。
※本内容
的适用
对象
是
机器 Rev 为 KE-2070(Rev.E)、KE-2080(Rev.G)KE-2080R(Rev.A)以前的装置。
1）确认真空泵没有运行，是否运行后很快出现高温。
2）取下主机正面的盖子，拧松泵正面固定风扇组的 M4 螺丝，向前方卸下。
3）用 BOX 扳子拧松固定泵套的 4 处六角螺栓，把套子卸下来。
4）从凹处把过滤器卸下来，检查脏污程度。（太脏时要更换）
5）从旋转部槽拔出叶片后，进行更换。（1 套 8 枚）
6）按上述逆顺序进行安装。
7）请确认再运转后没有异常声响，负压表数值高于-80kPa。
・

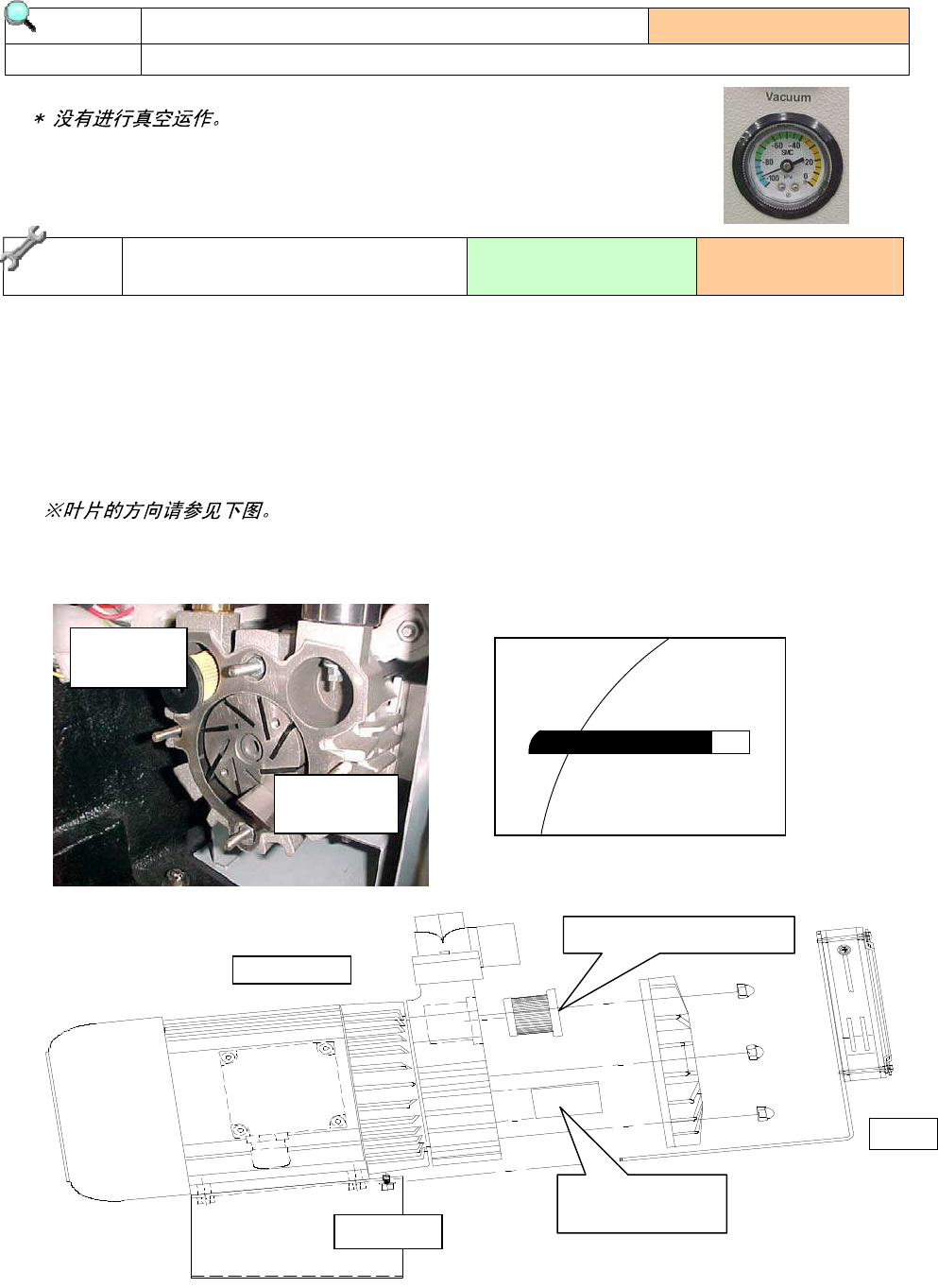

叶片的安装方向
检查项目
5-2-11 真空泵（选购项）
实施频度：参见下面
检查内容 检查过滤器脏污
更换 过滤器及
叶片
的更换
使用工具：
六角扳手、BOX 板子
更换频度：
1.5 年
叶片（×８）
（40061995）
过滤器
（40061996）
真
M4 螺栓
过滤器
（40061996）
叶片（×8）
（40061995）
风扇组
