操作手册Ⅱ
2-49
8) 吸取位置校正
是以激光定中心的带状元件为对象，根据激光识别结果来自动修正吸取位置偏差的功能。校
正的结果被反映到“吸取数据”的吸取坐标中。
如果选择吸取位置修正，生产时的吸取坐标会发生变化，生产途中有时不能同时吸
取。
9)自动示教
包装方式为MTC时，画面显示[MTC自动示教]。
设置为“执行”时，可在各点自动测量元件中心位置，用光点标示元件中心。
生产时的自动执行示教，是在首次以后，在元件数量变更后首次拉出托盘时执行。
包装方式不是MTC时，画面显示[自动示教]。
除0402～3216纸带以外，即使设置为[执行]，也不能执行自动示教。
设置为[执行]后，在跟踪吸取位置时自动示教。
10)元件忽略
如果将元件忽略设置为“执行”，则生产时将跳过指定的元件，不进行贴片。
使用被指定为元件忽略的贴片行，在生产时虽然不进行贴片，但不加到未贴片列表中。
从数据库读入元件信息时，“元件忽略”数据将被更改为“不执行”。
11)MTS 标记识别
使用MTS时，如果将吸取基准位置标记识别设为“执行”，则在拉出设置有该元件的托盘时，
将进行吸取基准位置标记的识别，对吸取、元件返回等执行坐标进行校正。
如果选择“执行”，可提高吸取精度，但识别要花时间。
12)元件层
设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同，元件用完时不会进入暂停状态。

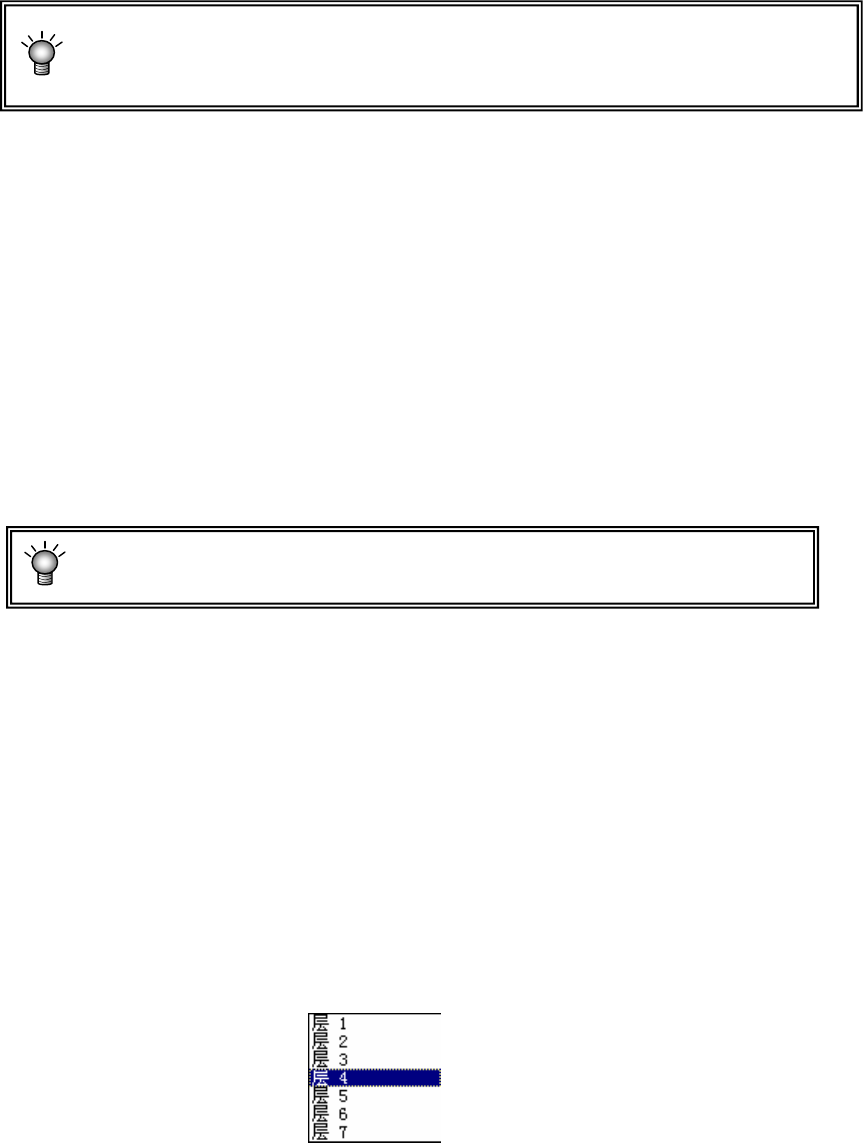

请在下拉式列表中显示的层1(优先度高)到层7(优先度低)选择设置。
操作手册Ⅱ
2-50
13)吸嘴数据
是用于设置抓取吸嘴的项目(选项)。
①抓取位置：“Y”项，输入元件中心与抓取吸嘴固定侧手臂抓取面中心的偏移值（见
图 1-ａ），要输入负数（-a）。但“X”项只可输入 0，不可输入其他数
据。
②水平间隙：抓取吸嘴固定侧手臂抓取面与元件之间的间隙（见图 1b），要输入负数
（-ｂ）。吸嘴型号、吸嘴方向不同移动方向不同，必须注意。
通常设置自动输入的默认值。
③吸取时吸嘴方向：指的是，以 0 度状态供应的元件吸取时的吸嘴方向。请指定 0 度、90
度、180 度、270 度中的一项。
④调整吸取高度：吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
a
b
元件
c
固定臂
图 1
摇臂
操作手册Ⅱ
2-51
<使用抓取吸嘴时的设置项目>
除上述“吸嘴数据”外，抓取吸嘴的下述设置与通常的元件不同。
i) 使用新抓取吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入
挟持吸嘴的信息。
ii) 将吸嘴安装到 ATC 上。
将挟持吸嘴安装到 ATC 单元上，从正面看，挟持吸嘴的固定臂应在后面，摇臂应在近
前。
iii) 设置元件数据。

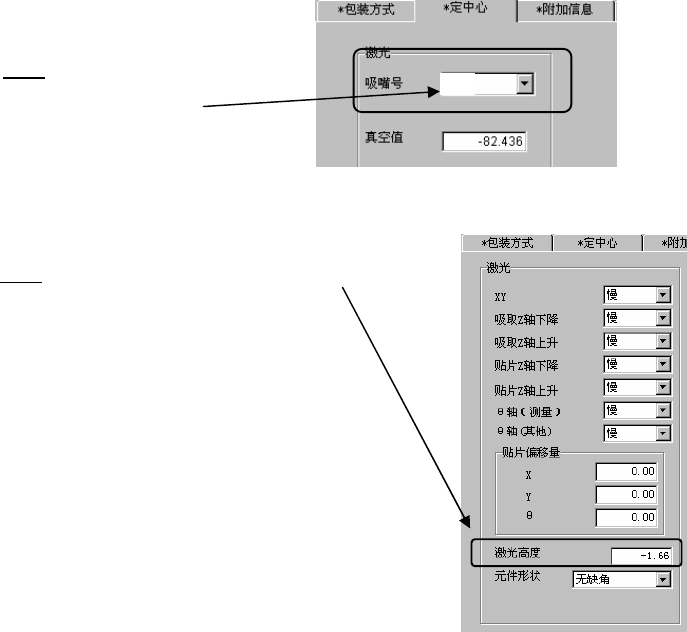

a. 设置
吸嘴编号
吸嘴编号为 800 多号。
b. 设置激光高度（LNC60,FMLA 均需要设置。）
指定从固定臂前端到激光面的距离。
设置基准：
—
(元件高度-3.5mm
※
)/2，
根据引脚位置进行微调。
※ 图 1 的 c 至固定臂的距离＝3.5mm
例：元件高度为 5mm 时
－(5-3.5)/2＝－0.75mm
iv)设置吸取数据。
XY 与通常的示教方法相同。由于 Z 是用机器设置时登录的吸嘴信息与元件高度自动计算
的，因此无需示教。
14
・
）吸取 贴片监视（选购项）
・
可在吸取 贴片监视功能有效的贴片机上，进行设置。
详细内容，请参见『
・
吸取 贴片监视 使用说明书』。
图 4-3-5-2-9
800
