操作手册Ⅱ
2-143
④ 请按“ENTER”键，获取已示教的坐标数据。
2-5-2-2-2Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至前端与测定物体接触，获取高度。
先选择示教用的贴片头或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于贴片头和HMS。若选择其他装置，会发出报错声，此时需要
重新选择装置。
用HMS示教时，在摄像机进行XY轴示教后，移动到测量点，按下HMS装置键即可开始示教，再按
ENTER键，确定示教值。
使用 HMS 进行示教时，因被测量元件的表面(测量面)的表面状况(光泽、表面粗糙
程度),有时会导致激光散射，从而无法测定。

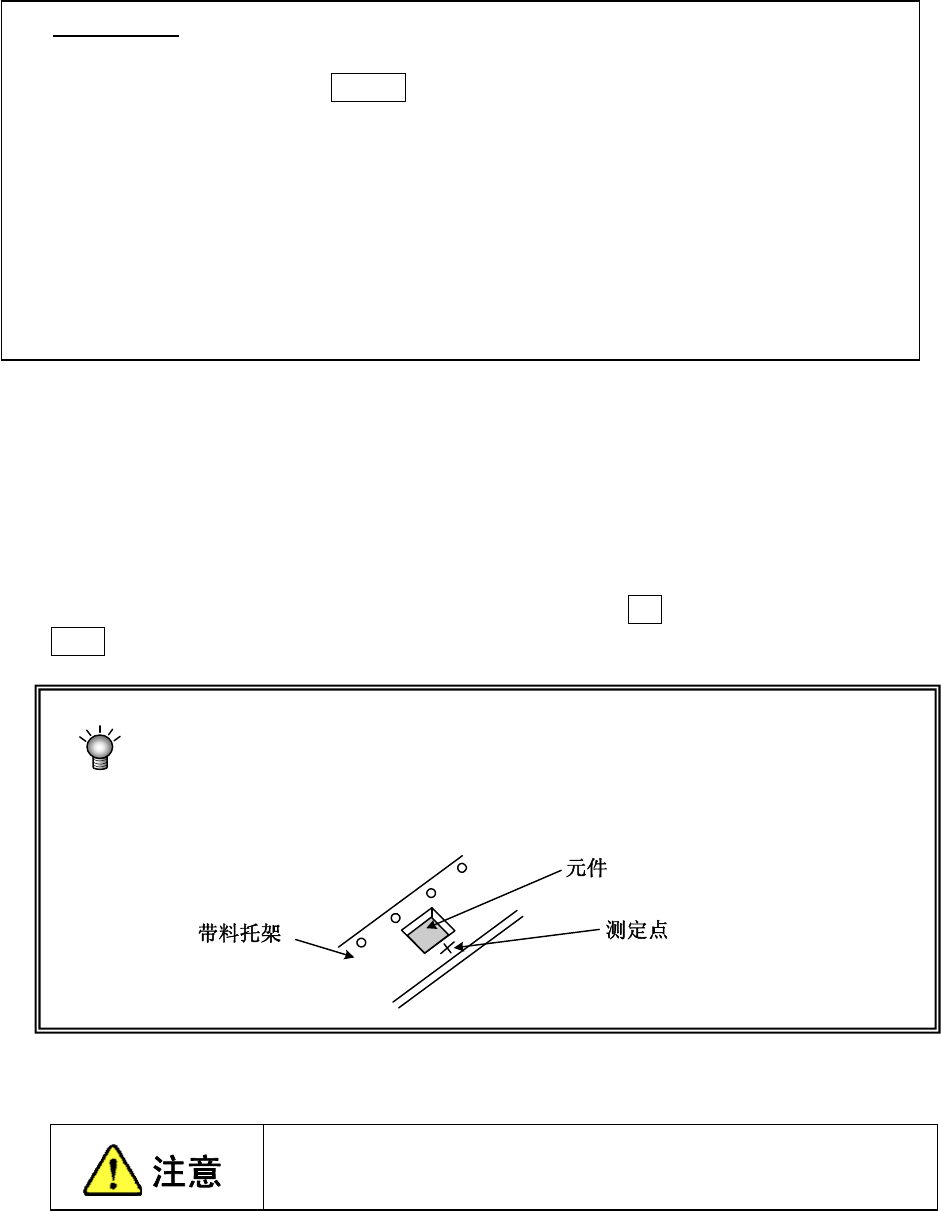

此时，请参见下图，将激光移动到带料托架上，以该点代用，进行 Z 轴的示教。
为了避免人身伤害，在操作 HOD 过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
● 数字放大功能
在操作选项中设置了[执行数字放大功能]时，可通过摄像机把图像扩大显示在 VCS 监视器上。
需要扩大时，请按 2 次 HOD 的 Window.。
＊ 有关设置放大数字的详细说明，请参见使用说明书《第７章操作选项》。
＊ 扩大显示的使用条件如下
- 元件外形尺寸的长边在 2.25mm 以下
- 角度在 0/90/180/270°时
- 贴片位置：贴片角度＋电路角度
- 吸取角度:吸取角度
操作手册Ⅱ
2-144
2-5-2-3标记的示教
对识别标记用的信息进行示教。
为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标记
的明亮度判断基准值)、检测框的大小等5种信息。
2-5-2-3-1基板标记的示教
<步骤>
① 将光标移动到示教对象数据的标记位置。
但进行识别的示教时，需预先输入标记的 X、Y 坐标。
② 请按 HOD 的 CAMERA 键。

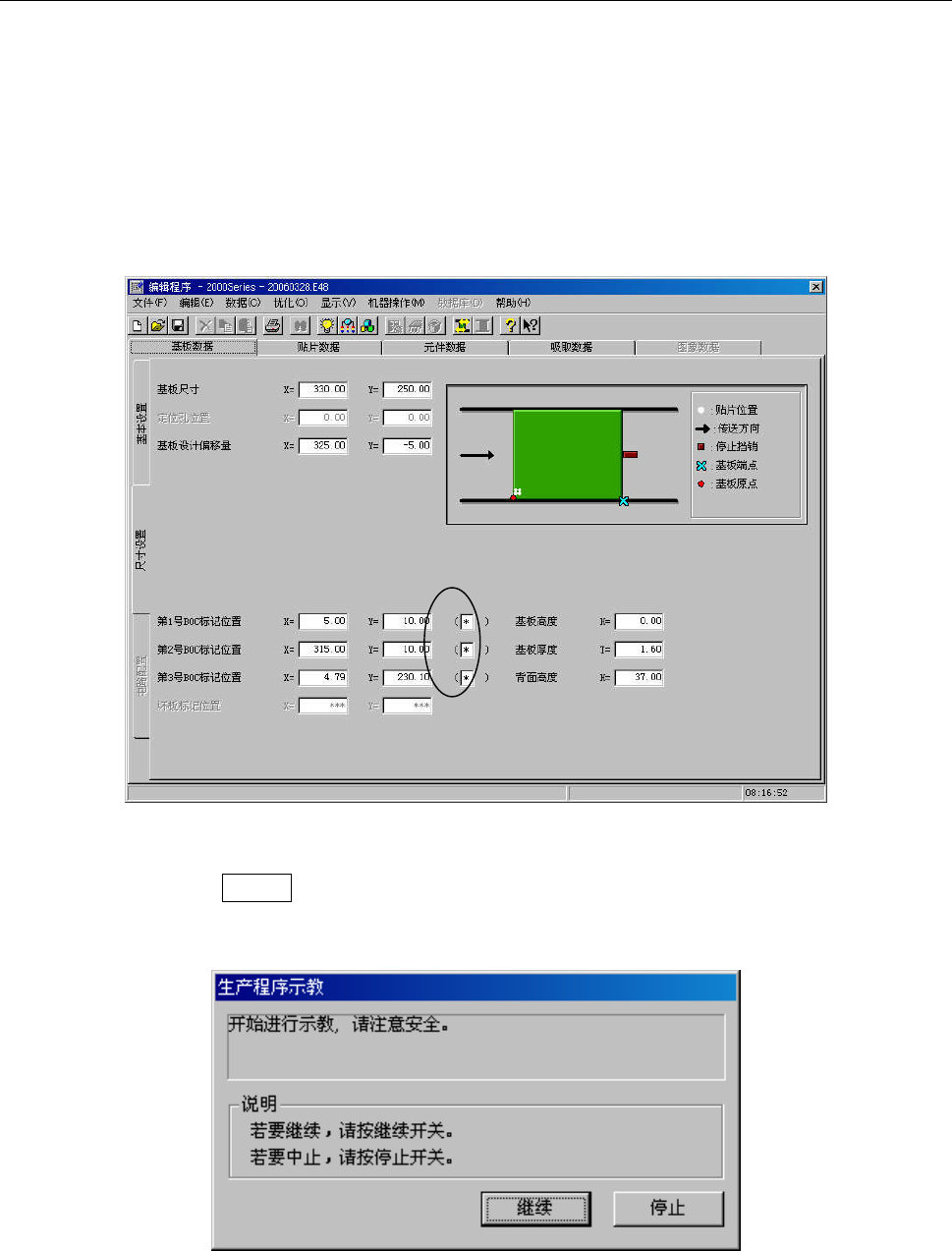

●打开安全盖时，显示如下的画面。
操作手册Ⅱ
2-145
按继续键则继续进行示教，摄像机移动到标记的XY坐标，在监视画面上显示出示教对象(要记忆
的)的图案。
※当监视器画面上没有想示教的图案时，请确认输入的坐标是否正确。
※对于陶瓷基板标记(标记为白色)，确认后请再次按下“CAMERA”。在此按摄像机键，
可切换极性（对比度）。

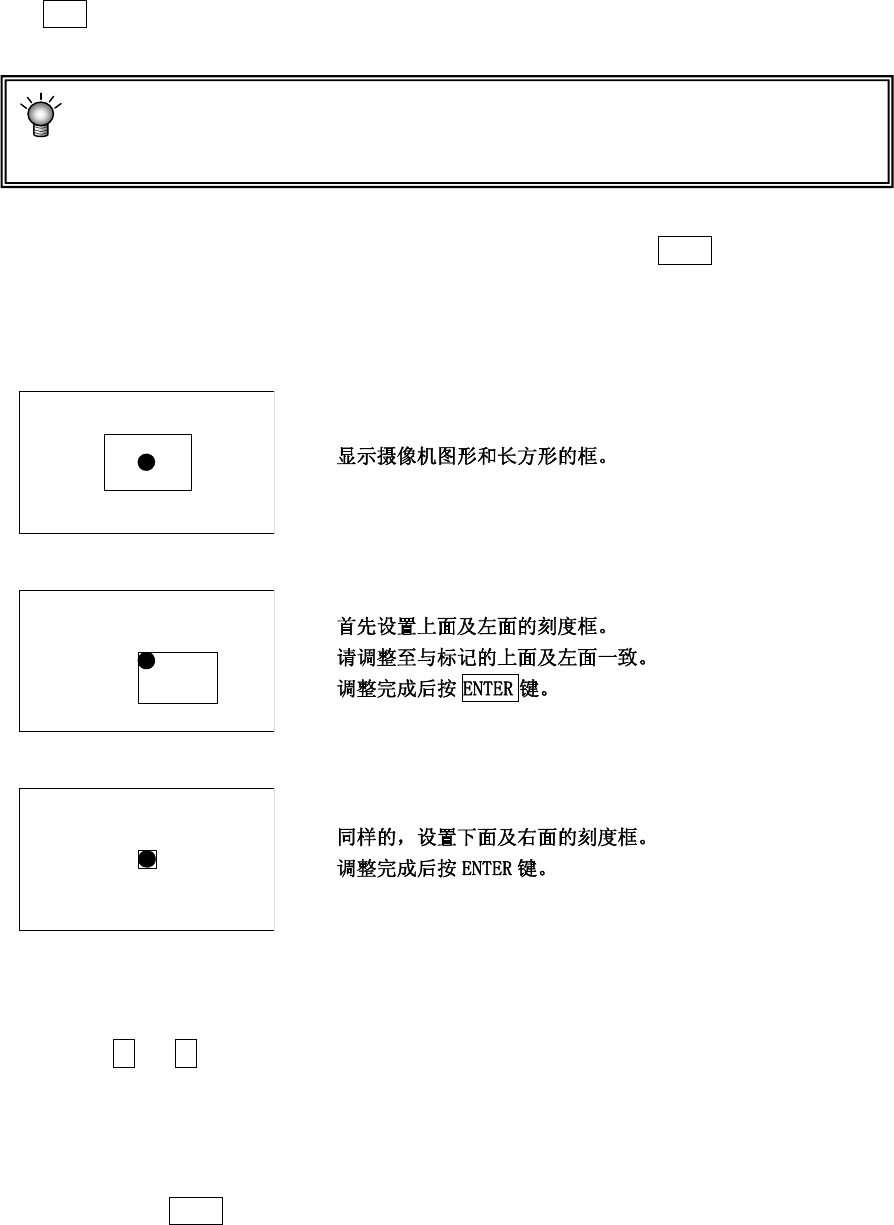

③ 请设置检测框。
按照上面、左面、下面及右面的顺序，利用上下左右箭头键(使用 FAST 键改变检测框的移动
速度)来调整、输入检测框。
此时，将自动识别标记，并获的校正所需数据。
自动获得标记周围的干扰隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见，把周围的干扰降低到最低。
调整结束后请按ENTER键。
