操作手册Ⅱ
4-85

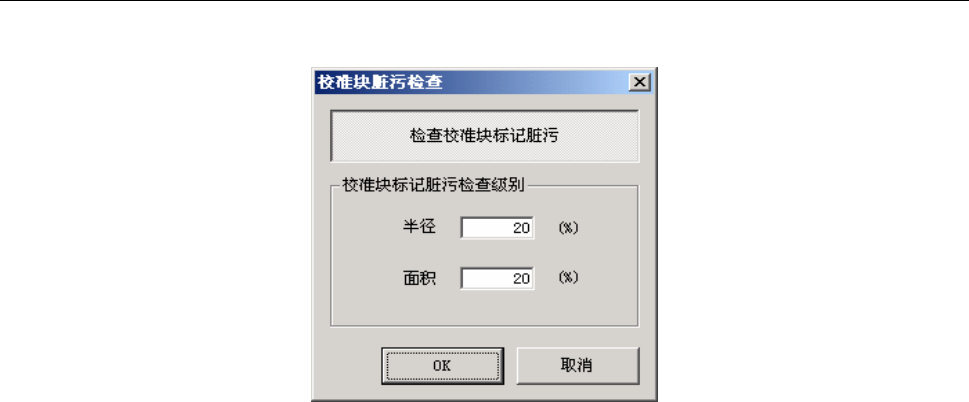

4-4-4-17设置检查校准块标记脏污
在返回原点和生产前，设置是否进行校准块标记的脏污检查。
CAL 校准块脏污检查已经设置有初始值。请直接按下[OK]按钮。
操作手册Ⅱ
4-86
4-4-4-18激光面接触检查
选择激光面接触检查后，显示下列激光面接触检查设置对话框。
●设置激光面接触检查
这是为了防止接触元件的激光玻璃表面，在吸取后，进行激光定心旋转、测量元件前，检查是否接
触激光面的功能。
可以设置激光面接触检查时的容限值。
项目 详细内容 输入范围
检查边距 在进行激光面接触检查时，设置元件和玻璃表面
距离的容限值(默认值=1.00mm)。
0.10～5.00mm
操作手册Ⅱ
4-87
激光面接触检查时，把元件吸附点至元件端的长度作为(X、Y)，用下列计算式预测是否接触。
计算式
2/
22
GAPYX ﾚｰｻﾞﾏｰｼﾞﾝ <++
不满足此计算式的条件时，即判断为接触激光面，立即停止生产。
在此计算式中，X
2
+Y
2
的平方根表示元件旋转半径(L)。
激光 GAP 为 47mm。用[检查
边距
容限值]设置的值，在激光面接触检查的判定时，因为考虑中心偏差，
加算到元件转动半径(L)。
下图表示各项目之间的关系。
Center
Width
X
Center
Width
Y
Laser surface
Laser surface
LaserGap
Nozzle
Nozzle
Component
Component
L
Margin
● 检查吸取位置偏移量的设置
由于吸取元件边端时吸嘴的元件吸取力降低，在激光识别 旋转时，或 XY 轴移动时，有时会接触激光
面、或发生元件掉落。与上述激光面接触检查相同，本功能可设置对吸取后激光定心的元件在旋转·测
量之前，进行是否会接触激光面的检查。
项目 详细内容 输入范围
使用
设置激光面接触检查时，是否使用检查吸取位置偏移
功能(默认为使用)。
使用/不使用
判定值
设置激光面接触检查时元件中心与元件吸取点距离
的容许值（默认=30%）。
判定值为 30%时，距离为±(元件外形尺寸×0.3)以
上为错误。
1～100%
＋边距容限值＜激光 GAP／2
