操作手册Ⅱ
4-48
4-3设备运行信息
显示机器的运行时间(基板生产时间累计等)、吸嘴拆装次数等设备固有的运行信息。

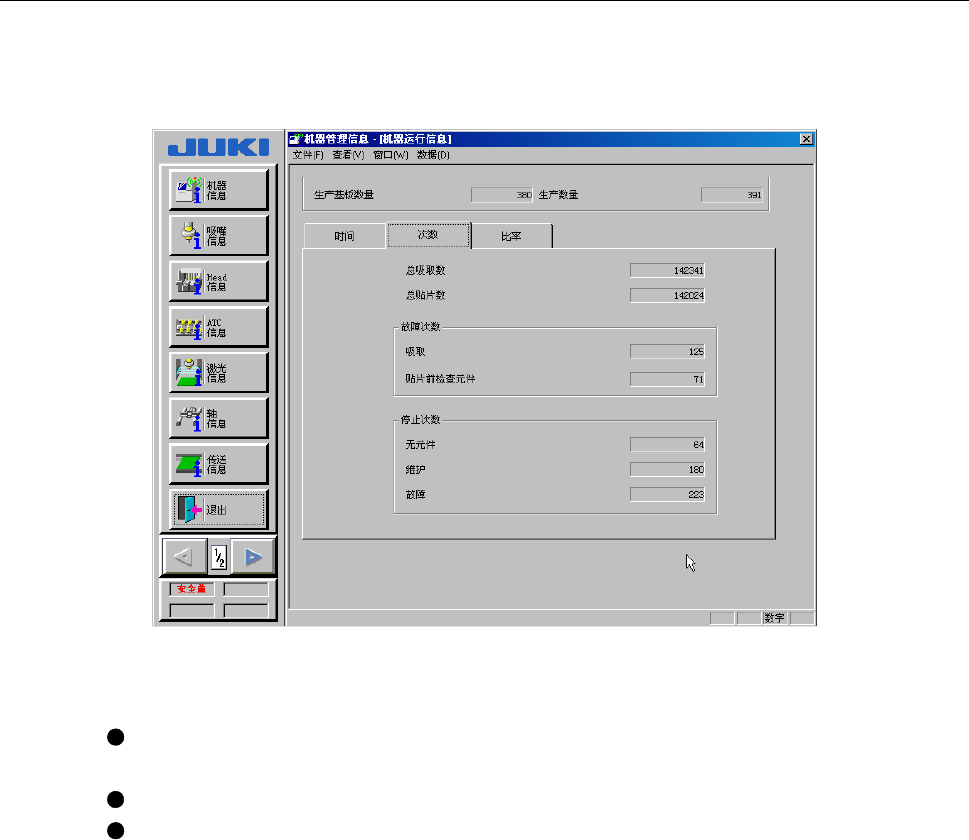

点击主画面菜单栏上的“维护”/“机器管理信息”后，可选择如下的运行信息。
详细说明，请参见附件CD。
选择菜单栏上的[窗口]后，可浏览“设备运行信息”、“吸嘴运行信息”。
选择菜单栏上的[窗口]后，可进行吸嘴的交换次数、警告级别、错误级别等设置。
设置每个吸嘴的交换次数：可变更交换次数。
在重新设置(变更)吸嘴配置时，使用本项设置。
设置警告级别：达到在此设置的次数时，设备运行信息画面的相应项目显示黄色。
设置错误级别：达到在此设置的次数时，设备运行信息画面的相应项目显示红色。
操作手册Ⅱ
4-49
4-4机器设置
4-4-1概要
机器基本构成，包括吸嘴配置等，已经设置。
机器构成无变化时，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
定期检查进行机器时，在清扫吸嘴后请一并检查设置值。
表 4-1机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴配置
对 ATC 编号 1～36 进行吸嘴分配
分配的吸嘴编号、分配的吸嘴类型
分配的吸嘴安装在贴片头上时的真空值
分配的吸嘴安装在贴片头上时的吸嘴高度
2 无吸嘴时真空值 未安装吸嘴时的真空值
3 基准针位置 从机器原点起的基准针、附属针的位置
4 外形基准位置 从机器原点起的外形基准的位置
5 MTC 滑梭吸取位置 MTC 滑梭的吸取位置
6 MTS 装配位置偏差 MTS 的第 1 标记位置MTS 的第 2 标记位置、高度校正值
7 元件废弃位置 IC 元件的废弃位置芯片元件的废弃位置
8 IC 回收带位置 IC 回收带的安装位置IC 回收带的元件废弃位置
9 Head 待命位置 元件保护暂停位置
10 使用单元 因故障等原因在生产中无法使用设备单元(贴片头、MTC 等)时，设
置为“不使用”。
· 如果在本项目中设置为不使用，即使“没有该设备单元则完
全不能生产基板”，生产也将正常退出。
11 在线连接 设置是否连接 HLC(选购项)或 IS（选购项）。
要连接时，
12 基板传送 延长基板传送传感(对缺口、穿孔基板延长传送传感)、延长单位
(时间“ms”或长度“mm”)及自动调整宽度、支撑台的基板下限
制、加速度、补偿量
13 信号灯 设置各动作阶段的信号灯模式
14 坏板标记传感器示教 获得坏板标记 ON/OFF 基准值
15 共面检测 重试次数、基准平面
16 VCS 脏污检查 设置 VCS 脏污检查的脏污检测级别。
17 标准块脏污检查 设置是否进行 CAL 块标记脏污检测。
设置 CAL 快标记脏污检查的检测级别。
18 激光面接触检查 设置激光面接触检查容限值
设置使用/不使用吸取位置偏移检查功能、及其判定值
设置使用／不使用管状转换器
设置检查位置偏移量／检查元件最小尺寸／检查范围
操作手册Ⅱ
4-50
19 基板二次元代码位置设置 设置IS关联功能(随需应变)使用的基板二次元代码位置。
识别位置
二次元代码种类,二次元代码状态
角度照明调整值,垂直照明调整值
识别设置,摄像机增益最大值/最小值
20
・
吸取 贴片监视基板条形
码识别设置
・
设置吸取 贴片监视使用基板条形码识别功能
21
・
吸取 贴片监视网络设置
・
设置吸取 贴片监视用 PC 网络
