操作手册Ⅱ 4-61 4-4-4-4外形基准位置 设置从机器原点到基板基准侧的角的位置。 1) 设置项目 No. 项目 设置内容 1 X 停止挡销的位置 2 Y 传送的基准轨道的位置 2)设置方法 使用HOD，通过示教输入。此时，要分别示教X、Y。 当输入焦点在X上时仅读入X值，输入光标在Y上时仅读入Y值。 此外，也可以直接从键盘来输入。 例)前面基准，L→R 时 示…
操作手册Ⅱ
4-60
4-4-4-3基准针的位置
设置从机器原点到基准针和附属针中心的位置。
使用针基准时，在此设置的基准针位置将成为程序上的基准位置。另外，从基准针和附属针的角
度关系，可自动决定“基准针校正角”。
选择基准针的位置，则显示下列基准针位置的设置画面。
1) 设置项目
No.
项目 设置内容
1
基准针(X、Y) 从机器原点到基准针的中心位置
2
附属针(X、Y) 从机器原点到附属针的中心位置
3
基准针校正角 从基准针与附属针的位置计算出的基板倾斜(仅限于自动获得)
2) 设置方法
使用HOD，通过示教输入。此时，无论输入光标在XY哪一方，都将同时读入数值并反映出来。
此外，也可直接用键盘输入。
摄像机的焦点已对准基板上面时，不能进行焦点的变更。通过示教输入时，请升起支撑
台，将销的高度对准基板上面。
<支撑台面升起方法>
右击鼠标右键，从下拉菜单中点击“支撑台”/“ON”。
为了避免人身伤害，在 HOD 操作过程中切勿将手放入装置内部，也不要将脸和
头贴近装置。
操作手册Ⅱ
4-61
4-4-4-4外形基准位置
设置从机器原点到基板基准侧的角的位置。
1) 设置项目
No. 项目 设置内容
1 X 停止挡销的位置
2 Y 传送的基准轨道的位置
2)设置方法
使用HOD，通过示教输入。此时，要分别示教X、Y。
当输入焦点在X上时仅读入X值，输入光标在Y上时仅读入Y值。
此外，也可以直接从键盘来输入。
例)前面基准，L→R 时
示教时，将挡块置为“ON”后再进行示教。
送传
示教此位置
Y( 基準轨位置)
X
(
止动
)
挡
※E,L-wide 规格时，请调整轨道支撑（挡块主体）的安装，使停止销前端Ｘ方向位置为
传送左→右流动时 714.5±0.5mm
传送右→左流动时 204.5±0.5mm。
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 均反映出数值。但
此画面的设置例外，只有焦点所在处的值(在 X 方向时为 X 值)变为示教值。此时请分别
示教 X 与 Y。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
Y
操作手册Ⅱ
4-62

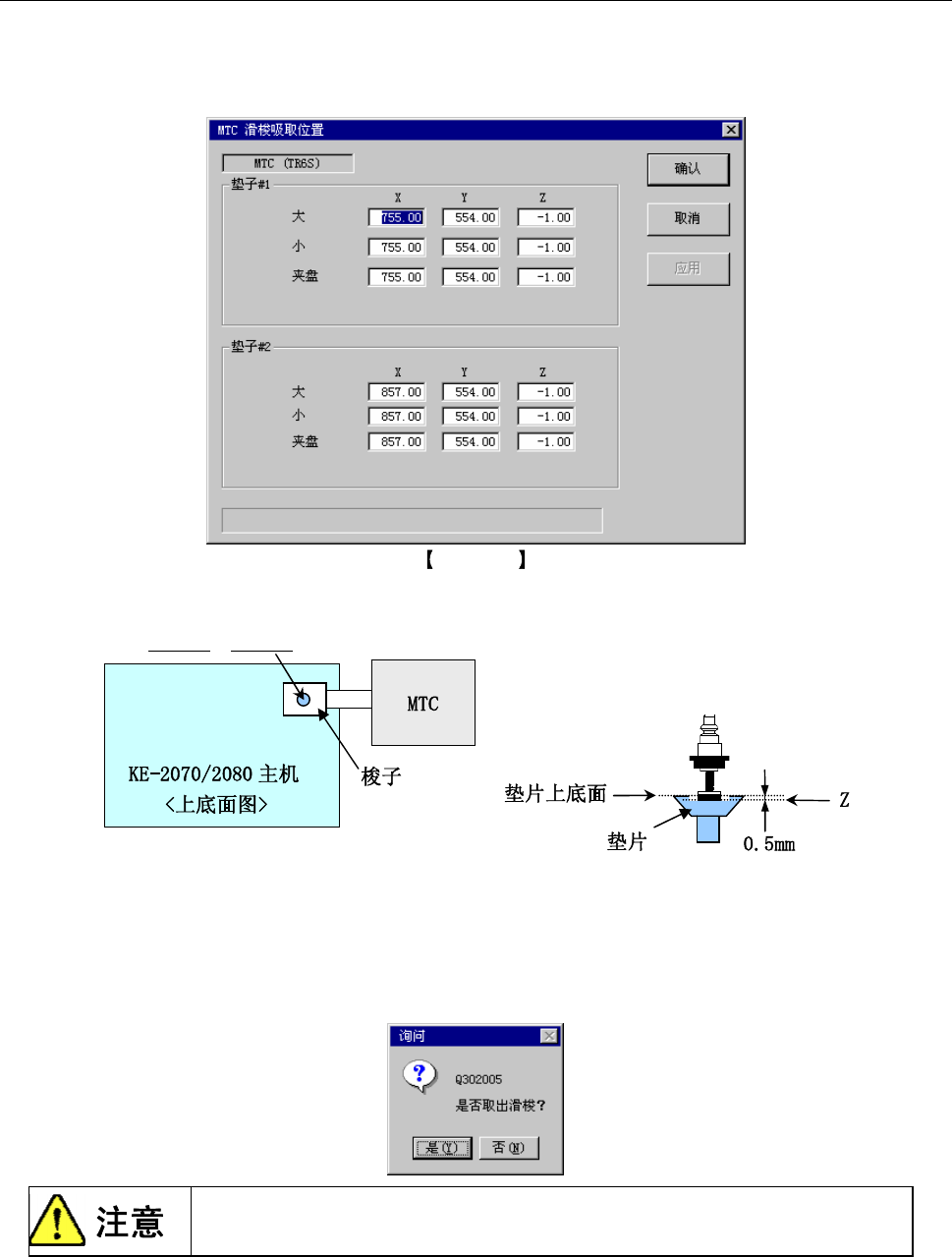

4-4-4-5MTC滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y用摄像头进行示教。Z在右贴片头上安装508C吸嘴，对吸嘴底面接触到MTC侧滑梭的吸取垫
片表面的高度进行示教。
选择MTC滑梭吸取位置，则显示下列MTC滑梭吸取位置的设置画面。
例：TR6D
1) 设置项目
①XY：示教垫片的中心。 ②Z：将508C吸嘴对齐垫片的上面，然后在下降了
0.5mm的位置上进行示教。
2) 设置方法
通过示教或使用键盘来设置。
输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
通过目视边看实物边进行Z的示教。此外，大、小、机械夹盘的Z值，只需示教1处，便可同时读
入、反映其数值。
选择HOD的装置键，显示如下信息。选择“是”，则“取出MTC滑梭”。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将
脸和头靠近装置。
