操作手册Ⅱ
2-122
2-4-1-2-1分配
选择用“机器设置”设置的吸嘴配置,或已优化的吸嘴配置。
：忽略机器设置的吸嘴设置，优化吸嘴配置。在这种情况下，生产速度将加快，
但需变更机器设置，准备工作可能多会花时间。
：使用机器设置的固定吸嘴，根据情况，在ATC空白部按优化
结果追加安排必要的吸嘴。在吸嘴有盈余时可选择此项设置，但(对被追加的
吸嘴)需要变更机器设置。
使用机器设置的吸嘴。可节省准备工作时间，请在小批量多品种生产时选择此
项设置。
在吸取数据的“供给”项目上若已经指定了供料器安排时，可选择是按指定进行分配,还是忽略
该指定进行优化。
已指定的供料器按指定安排，只对“自动选择”的供料器进行优化。
忽略已指定的供料器安排，全部进行优化。
进行过一次优化后，优化结果将被反映在吸取数据中。此后，编辑数据，要重新进
行优化时，请选择“分配整体”,只需追加变更部分时，请选择“分配自动选择”。
使用多个旧的管式供料器(向一个管式供料器供给多个管的类型)
时，将同一类型的管式元件集中在一个管式供料器上。如果取消勾选，同一类型的管式元件将被
配置为可同时吸取。
操作手册Ⅱ
2-123
2-4-1-2-2区域
指定配置供料器的区域。
可将所有的供料器只配置在前面或后面。
可在统一交换台上事先将供料器安装好，缩短下个生产的准备时间。
注：不使用“站台”。
●两面：在整个区域的送料台上配置供料器。
●仅仅前面：仅在前面的送料台上配置供料器。
●仅仅后面：仅在后面的送料台上配置供料器。
●前面优先：优先在前面的送料台上配置供料器。
●后面优先：优先在后面的送料台上配置供料器。
仅仅后面区域配置的送料器生产程序在KE-2070C 上不能使用，所以请选
择“仅仅前面”进行优化。
操作手册Ⅱ
2-124
2-4-1-2-3供料器安排
指定配置供料器的起点。
若将供料器配置在所有贴片中间点上，可缩短从吸取到贴片的时间，也可缩短贴片时间。
● 将供料器配置在“贴片中间点”：
各贴片点按X坐标从小到大的顺序排列时，从小的顺序开始，将供料器配置在靠近正中的贴片
点的位置上。
● 将供料器配置在“贴片平均点”：
将供料器配置在离各所有贴片点的平均坐标最近的位置上。

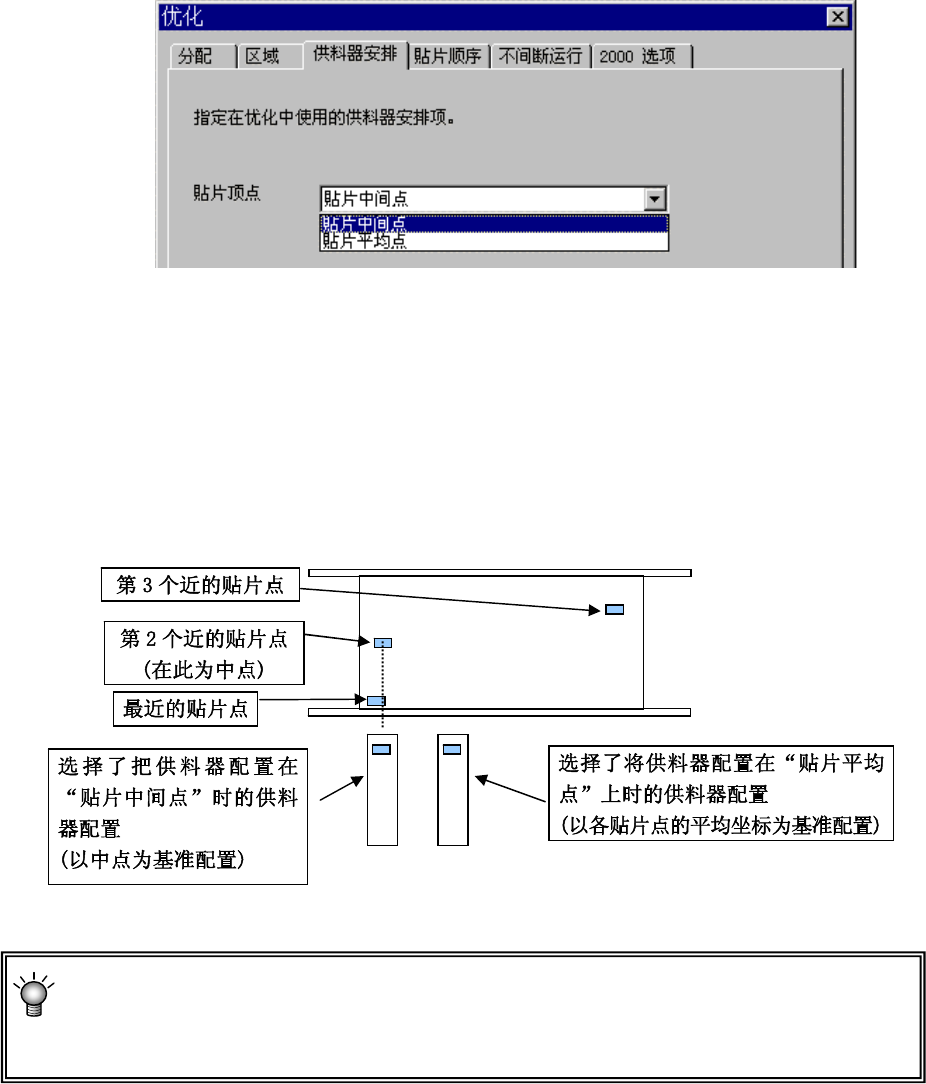

3 点贴片时的供料器配置图
●若元件件数多，且贴片点在整个基板上平均分布时，则两种结果相同。
●一般来说，所有的贴片点中，只有一部分贴片点偏离贴片位置进行贴片时“中点”比
较有利，其它情况时“平均点”比较有利。
