操作手册Ⅱ 4-43 4-2-2-6生产时的检查选项设置 设置共面(选项)。 内容 序号 项目 1 项目 2 运行及详细内容 选择共线性检查内容。 只进行平行性（ 引脚）检 查 对引脚所在各边单独实施引脚悬浮检 查。 检查所有引脚的上下方向弯曲。 １ 检查内容 检查平行性（引脚） 和共 面性 以共线性检查所获取的数据为依据， 制成检查引脚悬 浮的基准面，并从该基准面对各引脚 悬浮…
操作手册Ⅱ
4-42
设置生产暂停时执行元件用尽补满功能。
在生产暂停时的暂停画面添加“元件补充”按钮。
在元件用尽以及标记识别出错时的暂停画面上不
带“元件补充”按钮。
按下“元件补充”按钮后，即可补满元件用尽的(带状、
管状、散件)送料器。
６
给暂停对话框增添[补充
元件]按钮
不配置“元件补充”按钮。
设置检测元件坠落时的动作。
在不间断运行中也有效。
生产中如检查出元件坠落，则暂停并显示元件坠落。
(元件检测的时间段设在完成贴片之后)
７ 元件坠落时暂停
元件坠落时继续生产。
设置元件用尽或激光重试超次暂停、选择重试、按下<START>开关
时，是否在执行重试前进行跟踪吸取。
在执行重试前执行吸取跟踪。此时，吸取跟踪对象供给
装置组合框为“有效”状态，可选择下列条件。
(在下述项目中默认值显示为“a”。)
a.元件用尽的供给装置
b.元件用尽或出错的所有供给装置
c.元件用尽的供给装置和所有安装相同元件的供给
装置
８
无元件暂停后，重新运行
时跟踪吸取
不执行吸取跟踪。此时，吸取跟踪对象供给装置组合框
“无效”，无法进行选择。
・
设置在运行吸取 贴片监视功能执行「检查有无元件」出现错误
时，「是」/「否」使生产暂停。
・
贴片时进行了摄像，从吸取 贴片监视用计算机取得元
件有无检查结果，结果为错误时，在完成该循环元件贴
片后，生产暂停。
・
暂停后可立即在吸取 贴片监视用计算机上对原因进行
分析。
9
在配置显示器发生有无
元件错误时暂时停止
（吸取·贴片监视检查
有无元件错误时暂停）
・
贴片时进行了摄像，从吸取 贴片监视用计算机取得元
件有无检查结果，即使结果为错误时，也继续生产。
生产结束后，在搬出基板、上述检查有无元件时，若发
生错误，则停止生产。
通过使用单元将“不间断运行”设置为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
①元件用尽时暂停。
②出错时暂停。
③元件用尽后重新运行时测量元件高度。
④元件用尽后重新运行时进行验证检查。
⑤元件用尽后重新运行时检查SOT方向。
操作手册Ⅱ
4-43
4-2-2-6生产时的检查选项设置
设置共面(选项)。
内容
序号 项目 1
项目 2 运行及详细内容
选择共线性检查内容。
只进行平行性（引脚）检
查
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向弯曲。
１
检查内容
检查平行性（引脚）和共
面性
以共线性检查所获取的数据为依据，制成检查引脚悬
浮的基准面，并从该基准面对各引脚悬浮进行检查。
选择共面检查结果为错时的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查贴片状态 检查中即使出错，也不检查而执行贴片。
２
共 面 检 测 发
生错误时
废弃元件 废弃检查中出错的元件。
设置共面检查中出错时是否把错误内容输出到监控器或文件。
“共面检查出错时”的设置，仅在“暂停”时有效。
不要输出 不输出错误的内容。
只输出电极出错信息 仅输出出错的电极(引脚或球)信息。
３
输 出 共 面 检
测 的 详 细 情
报
输出全部电极信息 出错后，输出所有电极信息。
操作手册Ⅱ
4-44

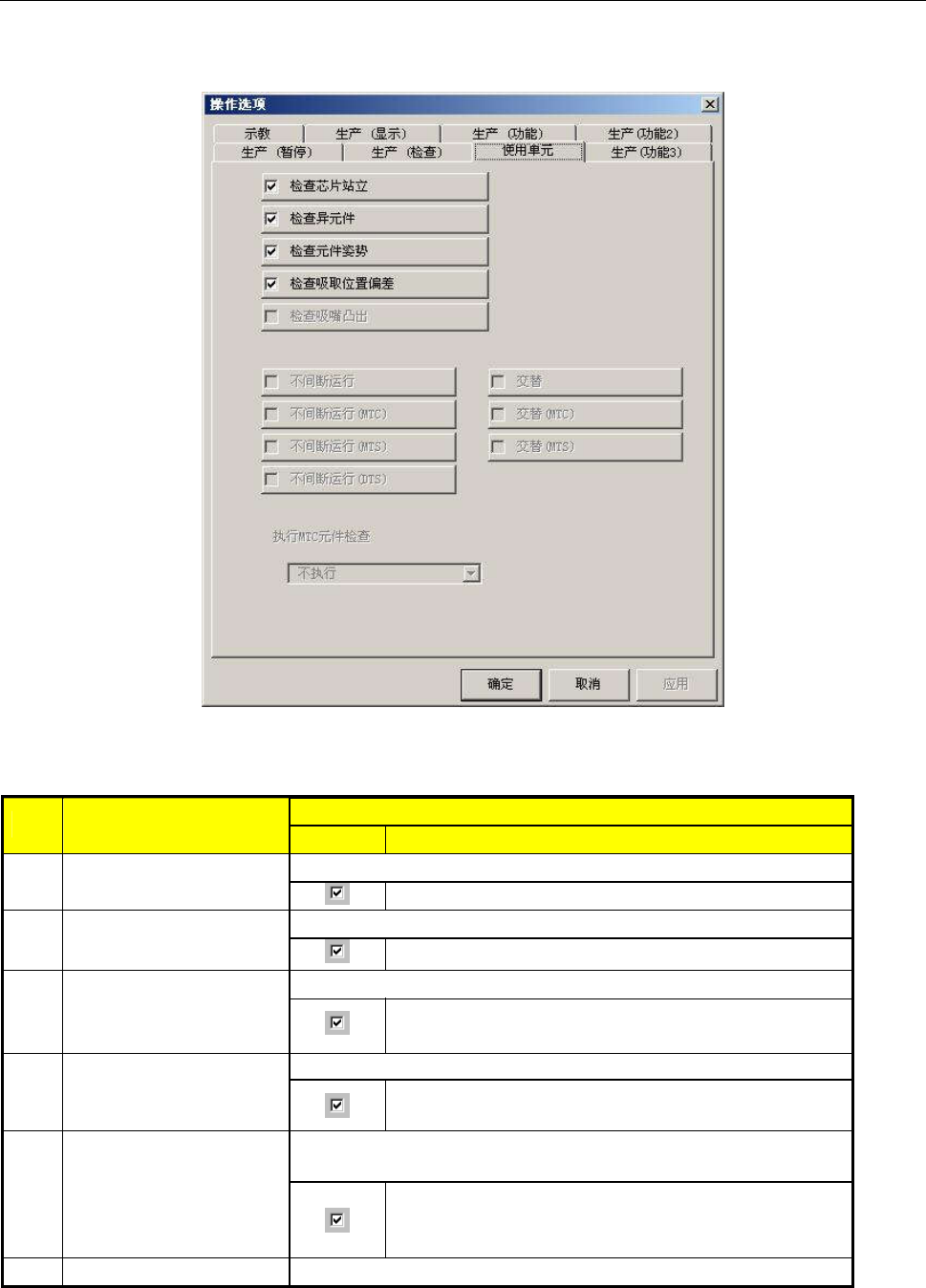

4-2-2-7设置使用单元选项
在“元件数据”中，对各种元件逐一设置检查芯片站立、检查异元件。
在该画面上，进行最根本的设置。
在此取消选择后，即使在“元件数据”中选择也将无效。
内容
序号 项目
状态 运行及详细内容
设置执行元件数据的“芯片站立”检查。
１ 检查芯片站立
元件数据的“芯片站立”有效。
设置元件数据的“检查异类元件功能”。
２ 检查异元件
元件数据的“异元件判定”有效。
设置执行元件姿势检查功能。３ 检查元件姿势
对元件数据的短边和长边的比率与测量结果的比率进
行比较，差值未控制在一定范围时，为元件状态错误。
设置执行检查吸取位置偏离功能。
4
检查吸取位置偏差
吸取元件后，通过激光识别、或根据图像识别结果，判
定取位置偏离吸嘴中心的数值。
设置执行检查吸嘴突出功能。
5
检查吸嘴突出
检查吸嘴突出功能有效。吸取元件时，如果吸嘴偏离出
元件，则被视为吸取偏移错误。
不间断运行 设置执行不间断运行功能。
