操作手册Ⅱ 4-3 4) 不变更元件名，仅变更元件数据的内容 用“元件数据”执行“命令列表”，则仅元件数据的内容变更。 <步骤> ① 进入“元件数据”的制作画面。 ② 请从元件清单中选择要变更的元件名。 ③ 请单击“数据库”/“命 令列表” 。 ④ 从数据库的元件清单中，选择要注册的元件数据的元件名，单击“确定” 。
操作手册Ⅱ
4-2

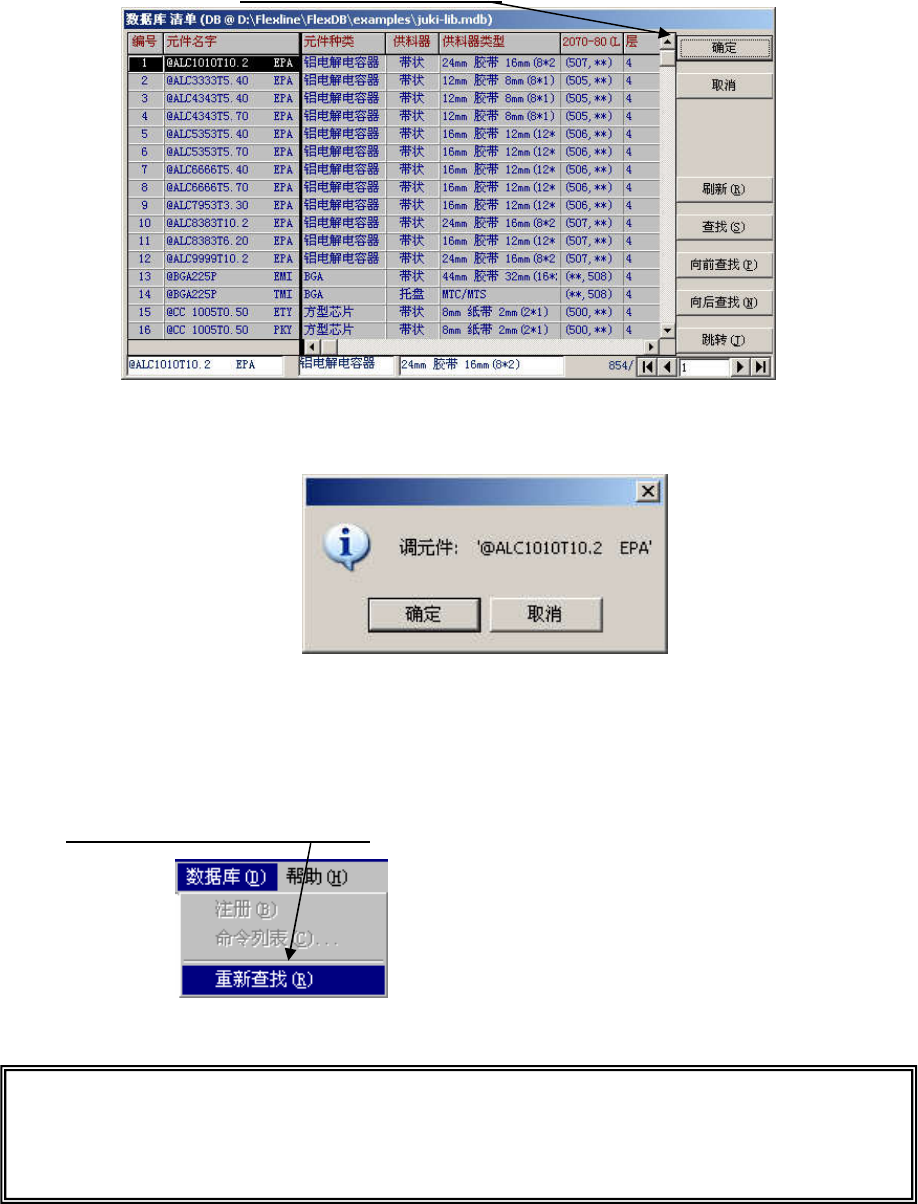

③显示数据库清单。选择元件名，单击“确定”。
④显示如下画面。单击“确定”后，即被注册。
3) 已在贴片数据中输入元件名时(CAD 转换的数据等)
如果数据库中已经注册了“贴片数据”的元件名，将数据库的元件数据统一注册到程序。(重新
查找
※
功能)
单击”数据库”/“重新查找”。
※ 重新查找：用数据库和贴片数据核对元件名，如果有相同的元件名，则从数据库中调用元
件数据，并注册到生产程序的元件数据中。一旦执行“重新查找”，可对贴片
数据中的所有元件名进行核对、注册(覆盖)。
操作手册Ⅱ
4-3
4) 不变更元件名，仅变更元件数据的内容
用“元件数据”执行“命令列表”，则仅元件数据的内容变更。
<步骤>
① 进入“元件数据”的制作画面。
② 请从元件清单中选择要变更的元件名。
③ 请单击“数据库”/“命令列表”。
④ 从数据库的元件清单中，选择要注册的元件数据的元件名，单击“确定”。
操作手册Ⅱ
4-4
4-1-1-2启动Flexline数据库
(1)启动数据库
1) 在菜单栏中，单击“程序编辑”/“数据库编辑”。
2) 显示如下画面。
●一个空白 Flexline 数据库文件：要新建数据库时选择该项。
●利用 HLC 数据库文件：要以 HLC(选项)生成的数据库为基础进行制作时选择该项。
●打开一个已经存在的数据库：要打开已制作的数据库时选择该项。
