操作手册Ⅱ 2-81 10)球面图案(仅限于 BGA、FBGA) 设置BGA、FBGA元件识别图案。 仅在“识别方式”为“全球面”或“全垫片”时才能设置球面图案。 请右击或按“F2”键，从显示的列表中选择。 …
操作手册Ⅱ
2-80
②
基本样式(QFN)
设置QFN的基本样式。
请右击或按“F2”键，从显示的列表中选择。
选择“浏览”时，可从下图中选择。
【基本样式
(QFN)
】
弹出式菜单/下拉式列表 基本样式
标准
方形四角
倾斜形四角 1
倾斜形四角 2
请选择与元件垫片 Land 形状一致的图(或接近的
图)。4 角的垫片 Land 部分作为“元件引脚图案”
不进行识别。
“标准”型 4 角没有垫片 Land。
选择“其他型号”时,可根据符合 4 角垫片 Land
形状控制元件识别。
操作手册Ⅱ
2-81

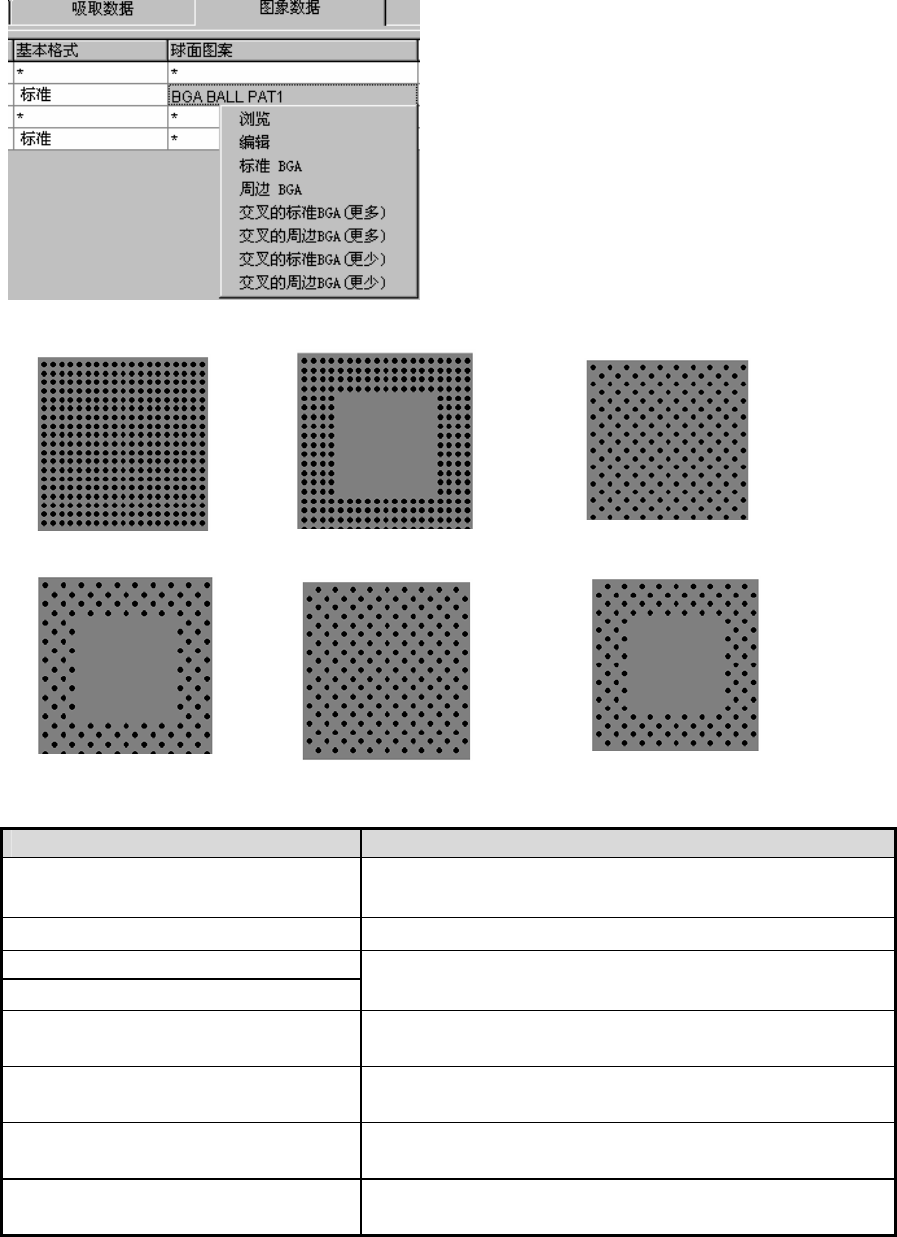

10)球面图案(仅限于 BGA、FBGA)
设置BGA、FBGA元件识别图案。
仅在“识别方式”为“全球面”或“全垫片”时才能设置球面图案。
请右击或按“F2”键，从显示的列表中选择。
球面图案选择项目一览 球面图案
浏览
从可登录的球面图案列表中选择。也可查看预览画
面。
编辑 打开球面图案画面，可设置标准型以外的图案。
标准 BGA
周边 BGA
可选择满足附件 CD“2-3-7-1-2设置范围”条件的元
件。
交叉的标准 BGA(更多)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(更多)
仅间距为 2.00mm～3.00mm 时可选择
交叉的标准 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
标准 BGA
交叉的周边 BGA(更多) 交交叉的标准 BGA(更少) 交叉的周边 BGA(更少)
交叉的标准 BGA(更多)周边 BGA
操作手册Ⅱ
2-82
① 浏览
选择浏览后，可显示如下球面图案列表。
可双击所要设置的球面图案，或选择球面图案后按下“确定”按钮。
从数据库中调出球面图案时，不能直接调出球面图案,而只能调出已设置了球面图案的元件
数据(图像数据)。
【球图案一览表】
●球图案的预览对话框显示例
【球图案的预览显示例】
