操作手册Ⅱ
2-77
8）识别方式(仅选择 BGA 元件、外形识别元件)
指定BGA(FBGA)元件和外形识别元件的识别方式。
请右击或按“F2”键，从显示的一览表中选择。
① 当为 BGA 时
【在列表画面中设置识别方式(BGA、FBGA)】
表 2-3-2识别方式选择项目(当为 BGA、FBGA 时)
选择项目 识别范围 型号
外周
——
基板 模部发黑的元件
外周
——
陶瓷
仅识别外周的球。
(用 FBGA 无法选择)
模部发白的元件
所有球
——
基板 模部发黑的元件
所有球
——
陶瓷
识别元件内的所有球
模部发白的元件
无球
识别元件内的所有垫
片
模部发黑的元件
※在所有球或所有垫片（Land）中设置球面图案后变更为基板或陶瓷时，球面图案设置将被
初始化。
② 当为外形识别元件时
请参见附件使用说明书CD。
操作手册Ⅱ
2-78

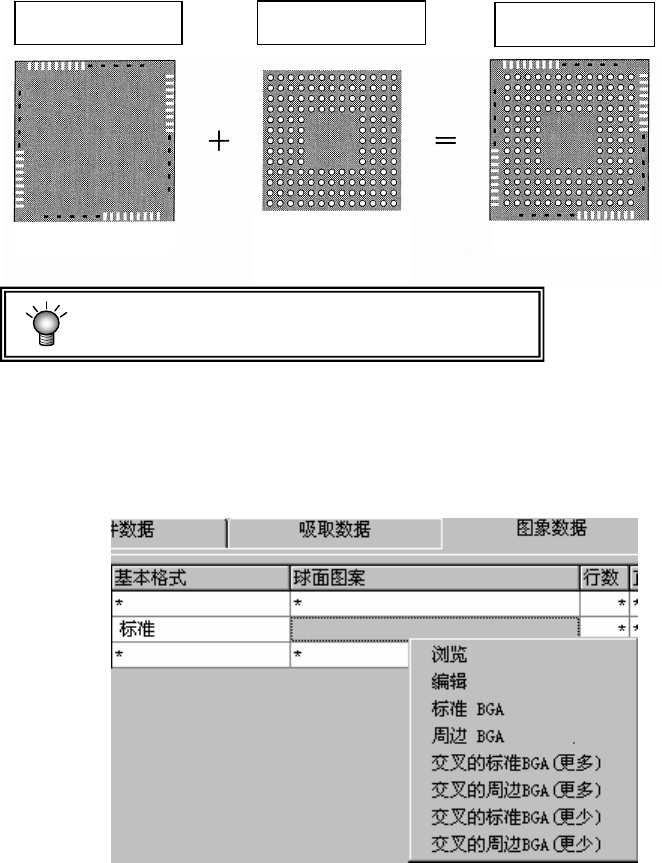

9）基本样式
当球周围有发光部分的元件时，将其发光部分作为数据登录，在图像定中心时，忽略球周围
的发光部分(基本样式)。
因此，“基本样式”＋“球形图案”组合为识别图案。
定中心仅根据球面等“图案”进行。
① 基本格式(BGA、FBGA 时)
基本样式限于“识别种类”为“所有球”或“无球”时才能设置。
请右击或按“F2”键，从显示的列表中选择。
【基本样式选择项目】
基本样式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
操作手册Ⅱ
2-79
选择“浏览”时显示如下画面。请选择相应的基本样式，并按下“确定”。
【基本样式一览表】
基本样式选择项目一
览
内容
标准 包装外围只有球。
4 角索引标记
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。(左上方没有索引球的
状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。(左上方与右下方没
有索引球的状态为 0 度)
1 角索引标记
包装外围只有球与
索引球，索引球在格
子外。
索引球的配置在格子外的 1 角。(右下方没有索引球
的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型 1
标记溢出类型 2
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类
型 1。但是有与识别球(定中心)相同直径的细长基本样式时，请选择标记
溢出类型 2。
