操作手册Ⅱ
2-38
2-3-5-2-2包装方式
1) 带状元件的输入方法
①带宽
选择带的宽度。
②间距
选择带的传送间距。
例)用 12mm 的带状供料器(FF12FS)以 8mm 的间距传
送时，将带状供料器的传送挡块设为“8”，然后将
“元件数据”的间距设为“4*2”。
有关带状供料器的设置，请参照“带状供料器使用说明书”。
③元件供应角度
输入带状供料器上的元件包装方式相对于基准姿势0°（贴片角度0°）的供应角度。
JUKI推荐元件姿势，请参见2-3-5-2-2的5)元件供应角度。
带宽
间距
操作手册Ⅱ
2-39

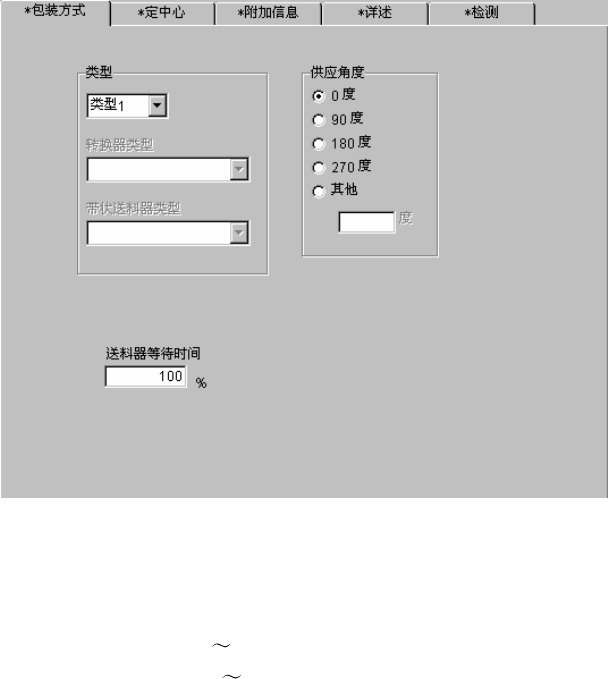

2) 管状元件的输入方法
①类型
选择管状供料器的类型。
·N 型：适用于 7mm 13.4mm 宽的元件
·W 型：适用于 15mm 31.2mm 宽的元件
当为管状变换器和带状供料器时，请用“转换器类型”、“带状供料器类型”分别选择。
② 送料等待时间
用百分比设置实际等待时间相对于从上一个元件吸取完成后到吸取下一个元件之间的等
待时间(根据各供料器型号设置的值)的比例。
初始值为100%。
③供应角度
输入管状供料器上的元件包装方式相对于基准姿势0°（贴片角度0°）的供应角度。
JUKI 推荐元件姿势，请参见 2-3-5-2-2 的 5)元件供应角度。
操作手册Ⅱ
2-40

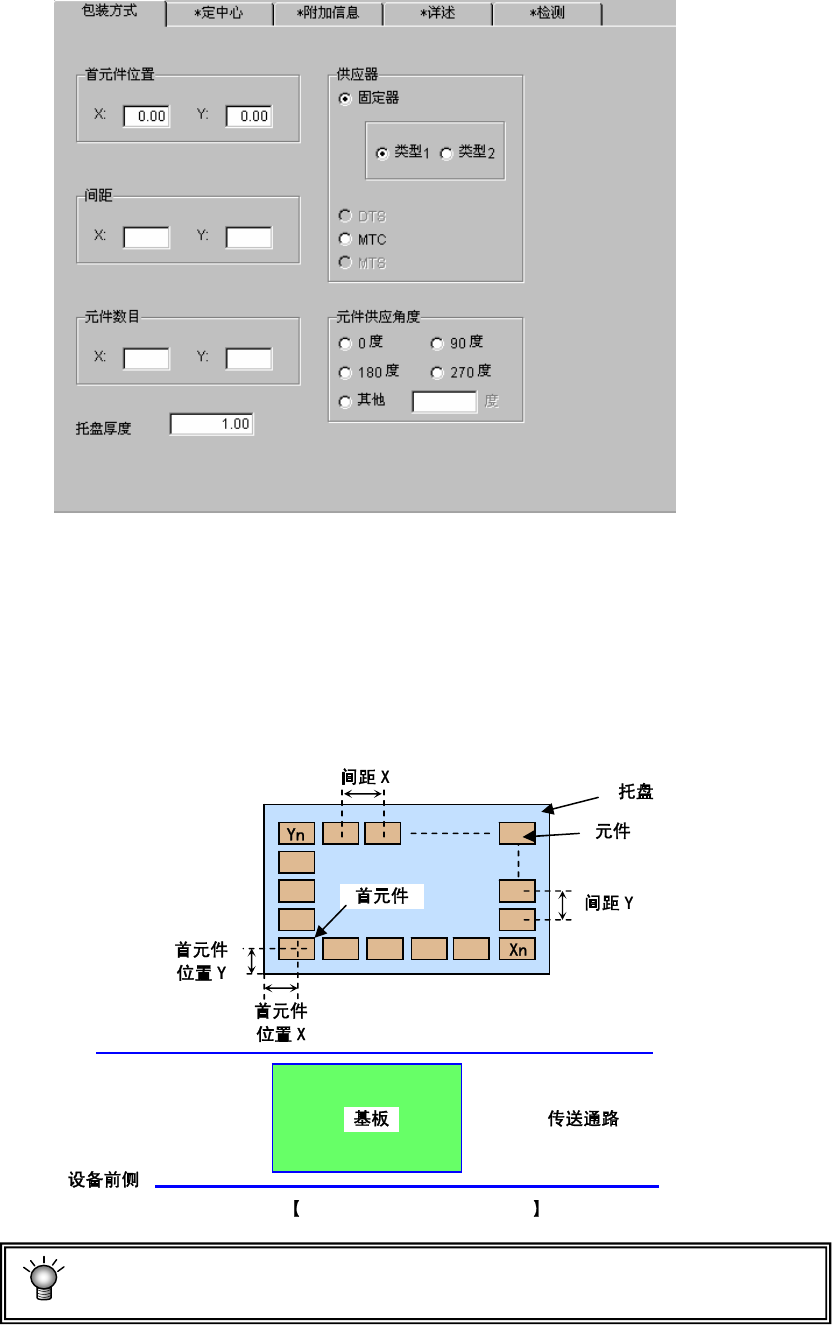

3) 托盘的输入方法
①首元件位置
输入从托盘外形到首元件的元件中心位置的距离(X、Y)。
②间距
输入元件的间距(间距X、间距Y)。
③元件数
输入横向、纵向的元件数(Xn、Yn)。
托盘的元件间距、元件数
由首元件位置、间距、元件数来决定吸取坐标的初始值。请输入正确的值。
