操作手册Ⅱ
2-111
2-3-8-6-2“元件查看器”的使用方法
从元件组选择列表中选择元件组，或用鼠标点击要选择的元件组，则选中的元件组显示为蓝色，
首元件显示为黄色。

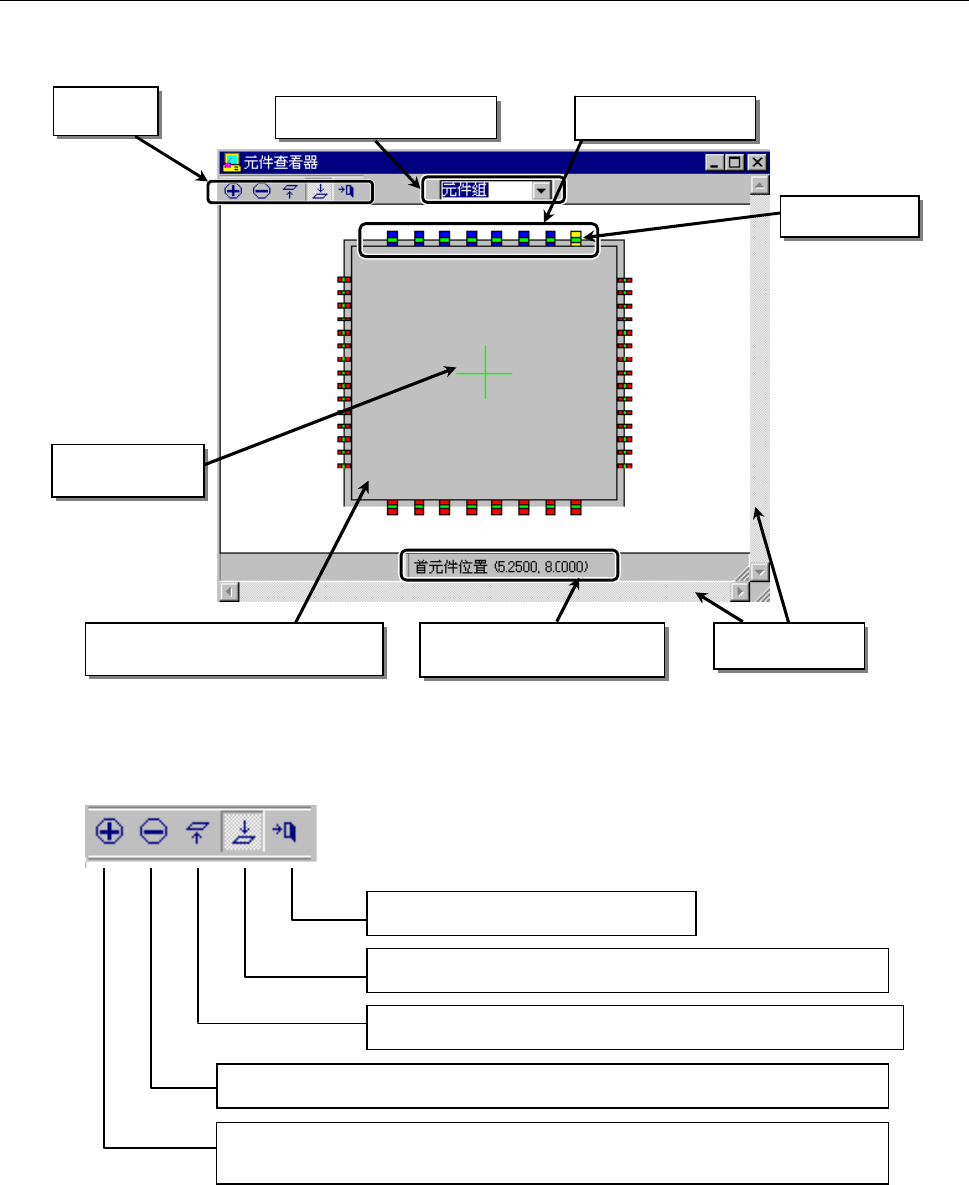

【“元件查看器”画面说明】
■ 工具栏
※1：请注意，如果用“元件查看器”以从背面看到的图像来显示用表面定义的元件，或以从表
面看到的图像来显示用下底面定义的元件，则有可能看不到元件。
结束：关闭察看器。
俯瞰图：显示从上面所看到的元件的图像。※1
仰视图：显示从下面所看到的元件的图像。※1
缩小：点击图标，则按 10%的比例缩小。
放大：点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件 数据中 输入的元件外 形
(含引脚)
滚动条
表 示 元 件 中 心
的十字线
被选中的元件组的首元件
坐标
元件组选择一览表
工具栏
选中的元件组
首元件
操作手册Ⅱ
2-112

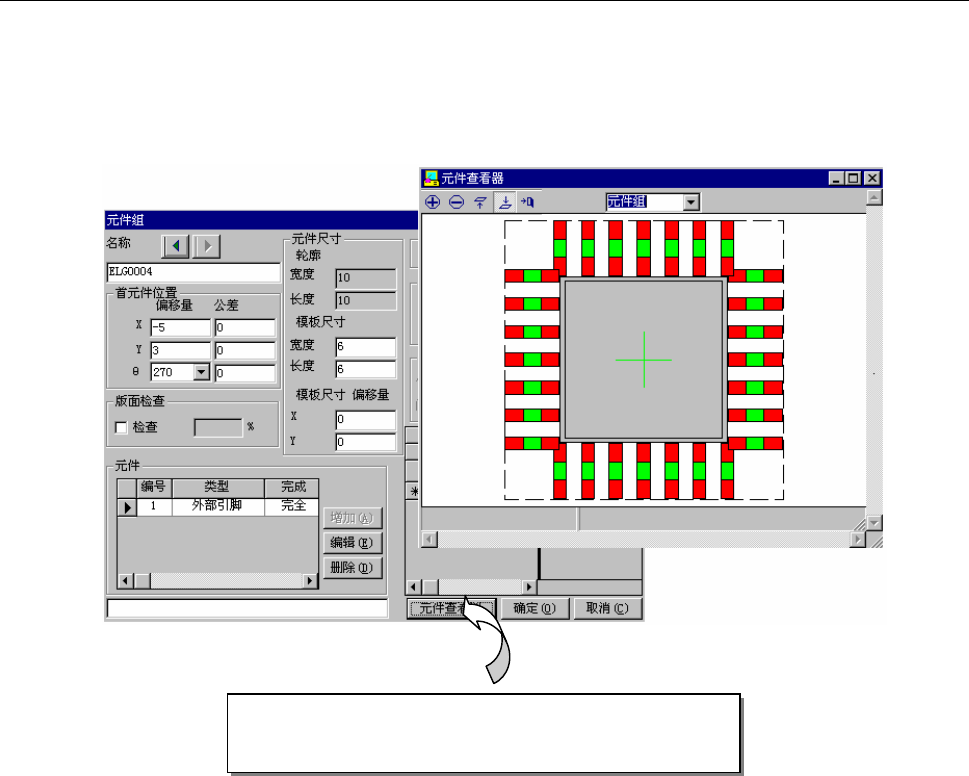

2-3-8-6-3编辑通用元件数据
当元件组画面中显示“元件查看器”时，则可在不关闭“元件查看器”画面的情况下编辑元件组
画面。
数据编辑完成后，点击“元件查看器”按钮，则已编辑的内容被反映在“元件查看器”中。
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
操作手册Ⅱ
2-113
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面：
用绿色的圆形或正方形
来表示。
◇列：
用淡蓝色的圆形或正方
形来表示。

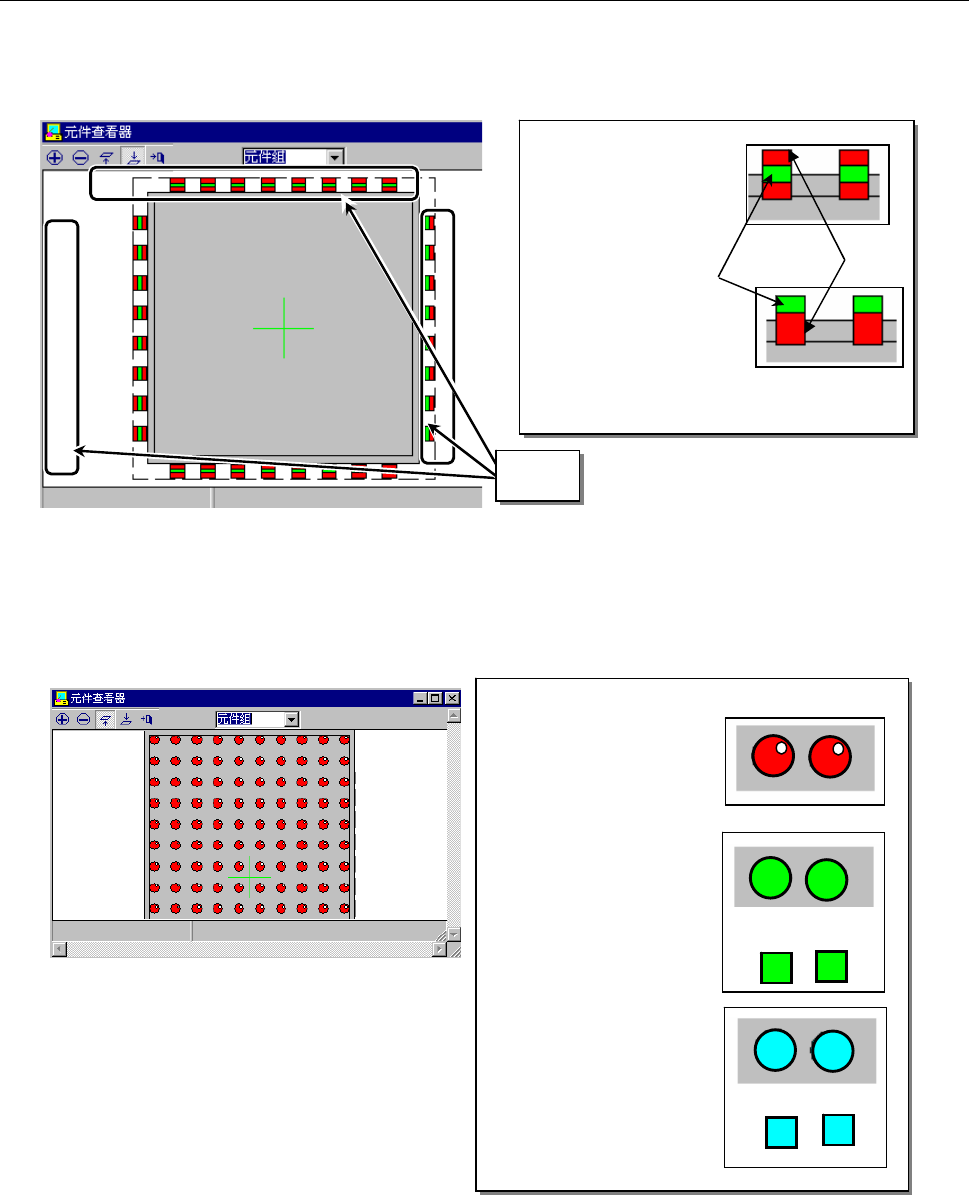

2-3-8-6-4按元件类型区分“元件查看器”画面例
1) 外部引脚、内部引脚
【外部引脚元件画面显示例】
2) 球、平面、列
球、平面、列采用各不相同的颜色显示。
【球元件画面显示例】
◇外侧引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内侧引脚：
红色长方形，
前端有绿色的斑块。
Or
红色
绿色
引脚
