操作手册Ⅱ
4-57
⑤滑动状态(选购项)
检查吸嘴安装后的滑动状态。
负荷吸嘴检查是以标准吸嘴 500～509 号吸嘴，以及负荷控制对象吸嘴 600 多号为检查对象。
负荷控制对象吸嘴，是对负荷输入范围的负荷可否进行全部校正，进行自动模拟检查。
负荷吸嘴检查对象吸嘴、负荷检查阈值列表如下。
No. 吸嘴号 补偿量(μm) 检查阈值(%)
1
500～505,509
1500
理论值±40
2 506,507,508C 1500
理论值±40
3 601,602,603 33000
理论值±40
⑥反射
使用 VCS 对吸嘴前端的反射状态进行识别，检查可否作为防眩吸嘴在 MNVC 上使用。
(仅限 MNVC 使用时)
No. 设置项目 设置内容
1
OK 防眩吸嘴 可使用
2 NG 防眩吸嘴 不可使用或不是对象
3 *** 未进行防眩吸嘴识别
反射识别失败时，识别结果会显示”NG”。
①反射识别失败的吸嘴，通常也可通过生产。
②反射识别失败的吸嘴，不能作为防眩吸嘴使用，如果要作为防眩吸嘴使用，请将前端
涂成黑色，再进行一次分配。
③如果执行第「②」项仍然识别失败，请更换吸嘴后，再进行一次分配。
④如果进行了反复分配，会有识别结果不稳定的吸嘴。如果将这样的吸嘴作为防眩
吸嘴使用，使用 MNVC 识别结果可能也会不稳定，请执行②或③项。
操作手册Ⅱ
4-58
⑦D型剪切面识别
对使用 VCS 进行吸嘴的 D 型剪切面图像识别的可否识别状态进行设置。(仅 KE-2080)
No. 设置项目 设置内容
1 OK D 型剪切面识别 可
2 NG D 型剪切面识别 不可
3 *** 未进行 D 型剪切面识别
4 － 不是 D 型剪切面识别对象的吸嘴
⑧前端识别
对使用 VCS 识别吸嘴前端的可否识别状态进行设置。(仅 KE-2080)
No. 设置项目 设置内容
1 OK 前端识别 可
2 NG 前端识别 不可
3 *** 未进行前端识别
4 － 不是前端识别对象的吸嘴
D 型剪切面识别、前端识别失败时，会显示如下不能识别通知，识别结果为“NG”。
①D 型剪切面识别、前端识别失败的吸嘴，也可进行正常生产。
②D 型剪切面识别、前端识别失败的吸嘴，不能在生产中进行 IC 贴片头的角度校正，所以
需要进行角度校正时，要擦干净对象部分的脏污，重新进行分配。
③执行「②」识别仍失败时，请更换吸嘴，再进行一次分配。
④反复分配、进行识别时，有的吸嘴识别结果不稳定。这种吸嘴在生产中有时不能进行角
度校正，遇此情况请执行②或③。
D 型剪切面识别、前端识别，在吸嘴有伤痕、裂痕、脏污等情况下，有可能识别失败。
此外，吸嘴形状等也有影响，下列几种吸嘴，识别可能失败。
＜D 型剪切面识别＞
・
吸嘴上带着固定螺丝的。
＜前端识别＞
・
吸嘴及其周边为黑色、或是金属等，在识别画像时，吸嘴前端和周围难以区别的。
・
宽度极薄的Ｔ型吸嘴。
操作手册Ⅱ
4-59
4-4-4-2无吸嘴真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过此项设置，可检查贴片头真空值出现的不均现象。
与机器交货时的值相比，数值发生较大变化时(大致标准为10%左右)，请进行贴片头的检查和清
扫。

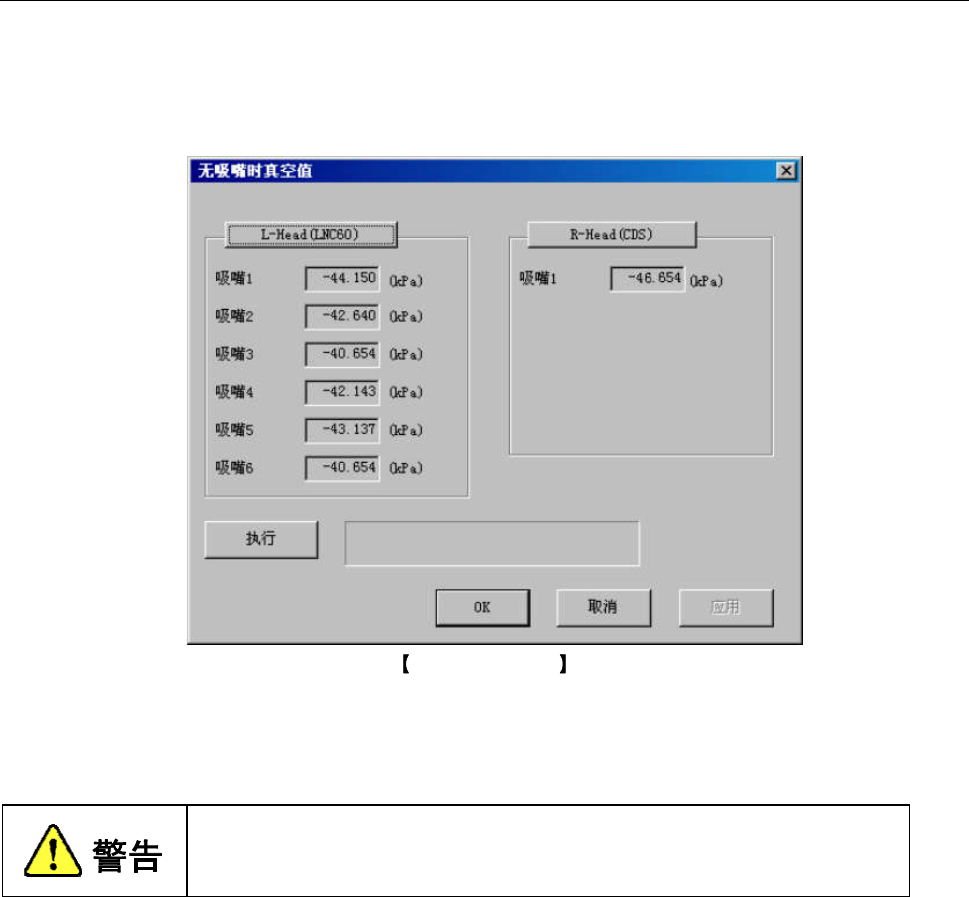

选择无吸嘴真空值时，显示下列无吸嘴真空值设置画面。
显示例.KE-2080
选择对象贴片头后点击“执行”，可自动获得真空值。
标准值为-40～-70(kPa)。
设置结束后，按“确认”予以确定。
点击“执行”后轴开始移动，装卸吸嘴。因此，在单击“执行”前，请务必
确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，切勿将
手放入装置内部，也不要将脸和头靠近装置。
