操作手册Ⅱ 2-106 ●球形/平面 在“类型”中选择了球形或平面时显示。 选择球形或平面的形状。(但现在不进行形状判别。) ●外部引脚/内部引脚 在“类型”中选择了外部引脚或内部引脚时显示。 ●列 在“类型”中选择了列时…
操作手册Ⅱ
2-105
8) 元件
输入元件信息。
选择了球或平面时的画面选择了外部引脚或内部引脚时的画面
●类型
选择元件的类型。显示一览表根据上页“④”
中的指定而变化(右图为选择了“1D”时)。
◇外部引脚：鸥翼形引脚(QFP 等)。
◇内部引脚：J 形引脚(QFJ 等)。
◇列：有高度的球或平面。
◇标记：因为是标记而非电极，所以不用检查。
◇边：因元件形状不规则，只有用边才能取得。
◇角：因元件形状不规则，只有用角才能取得。
有关设定方法请参见下页。
●参考位置（基准位置）
可指定首元件的基准位置。推荐对引脚元件指定“下底面的中心(引脚顶端的中央)”，对球形
元件指定“元件的中心(球的中央)”。
●极性
指定元件的明亮度。如元件比背景亮时，请选择“明亮”。
●偏移量
需要比元件组的“首元件的配置”更偏离时指定。
●元件尺寸
输入元件的纵、横尺寸。
操作手册Ⅱ
2-106

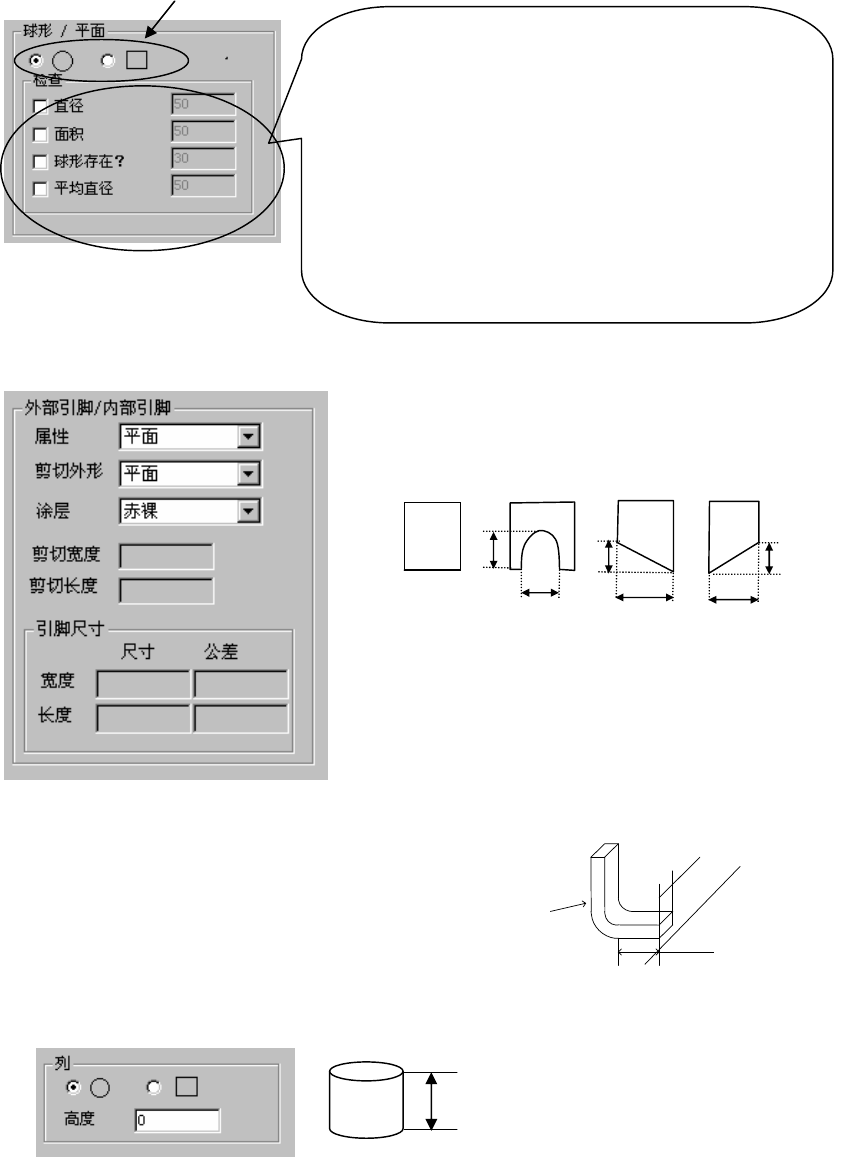

●球形/平面
在“类型”中选择了球形或平面时显示。
选择球形或平面的形状。(但现在不进行形状判别。)
●外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示。
●列
在“类型”中选择了列时显示。
目前未被使用。
◇属性：指定引脚的种类。
◇剪切外形：选择引脚顶端被切割时的剪切形状。
平U 形剪切左下剪切右下剪切
◇剪切宽度、切割长：U 形切割、左下切割、右下剪
切时输入(上述的“宽度”与“长度”)。
◇涂层：可以指定引脚的涂层种类，当前(Ver1.10)
没有使用。
◇引脚尺寸：当使用鸥翼形引脚时，输入与基板接
触的引脚前端部的宽和长。
宽
长
宽
宽
长
长
高度
度长
度宽
引脚
基板
指定有无检查和判定水平。
◇直径：指定直径检查。所有球经过检查，以其平
均值为基准，进行的各球的检查。
◇面积：指定面积检查。
◇球形存在？：指定检查有无球。
初始值的 30%为可检测出 20%的球剪切
的水平。
◇平均直径：以输入的直径为基准，对检查完的所
有球的平均值进行比较检查。
操作手册Ⅱ
2-107

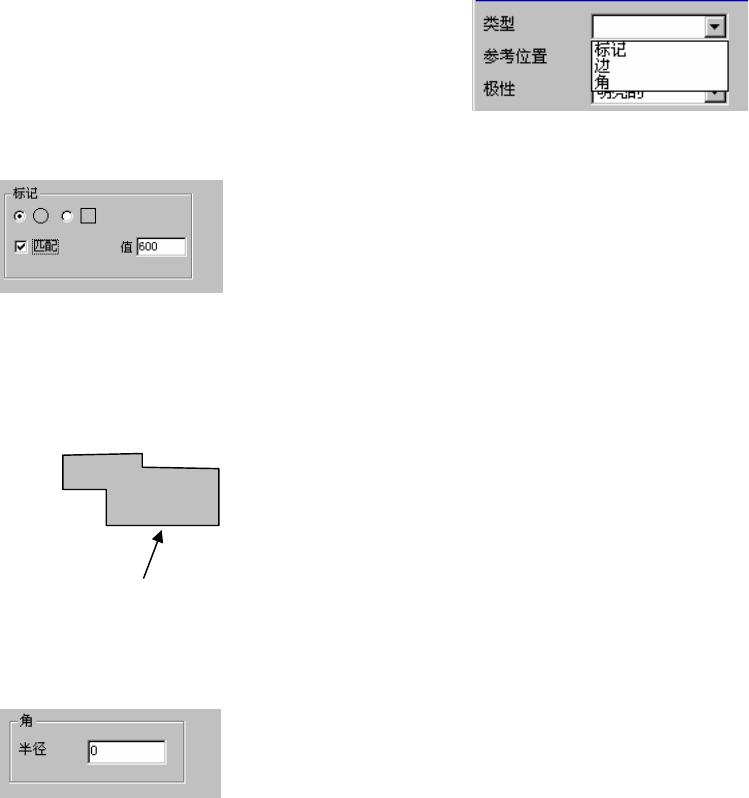

◎在元件组中选择了“点”时，
可从右图选择“类型”项目。
●标记
●边
元件的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件组的“首元件的配置”的偏
移值θ中输入“90°”。同样，使用上边时输入“180°”，使用
左边时输入“270°”。
●角
在“类型”中选择标记时显示左图。
◇匹配：可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“600”。)
在“类型”中选择角时显示。
◇半径：输入角部的半径。直角时为“0”。基准角是元件供给角
度为 0°时的左下角。如果使用右下角，应将元件组的
“第 1 元件的配置”的“θ”设定为“90”。同样，使
用右上角时应输入“180”、使用左上角时应输入“270”。
基准边
