操作手册Ⅱ 2-155 2-5-4-1传送 2-5-4-1-1基板搬入/基板搬出 执行基板的搬入、搬出。 安全盖打开时，选择菜单后，为了将轴移动到安全位置，显示如下信息。 请确认安全后，按下“继续”。 将轴移动到安全位置后，显示下…
操作手册Ⅱ
2-154
2-5-4机器操作
操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
以下显示各菜单项目的子菜单及功能概要。
基板搬入
基板搬出
将基板搬入或搬出主机。传送
自动调整基板宽度 调整基板宽度
单独测量
连续
测量元件数据的各详细数值。
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查
检查速度功能 进行模拟生产,检查运行中的 XY
偏移量。
BOC 确认 BOC 标记识别及储存实测值。标记类
供 料 器 台 ( 前 面 /
后面)
确认台架标记识别及存储实测值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
确认
坐标类
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教 示教元件 检测球面元件的数据。
操作手册Ⅱ
2-155
2-5-4-1传送
2-5-4-1-1基板搬入/基板搬出
执行基板的搬入、搬出。
安全盖打开时，选择菜单后，为了将轴移动到安全位置，显示如下信息。
请确认安全后，按下“继续”。
将轴移动到安全位置后，显示下列基板传送画面。
·按<开始>开关或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可以按<停止>开关停止。
① 传送动作
从一览表中选择搬入或搬出基板。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择“按选项执行”后，则适用操作选项设置的
示教项目设置。
操作手册Ⅱ
2-156

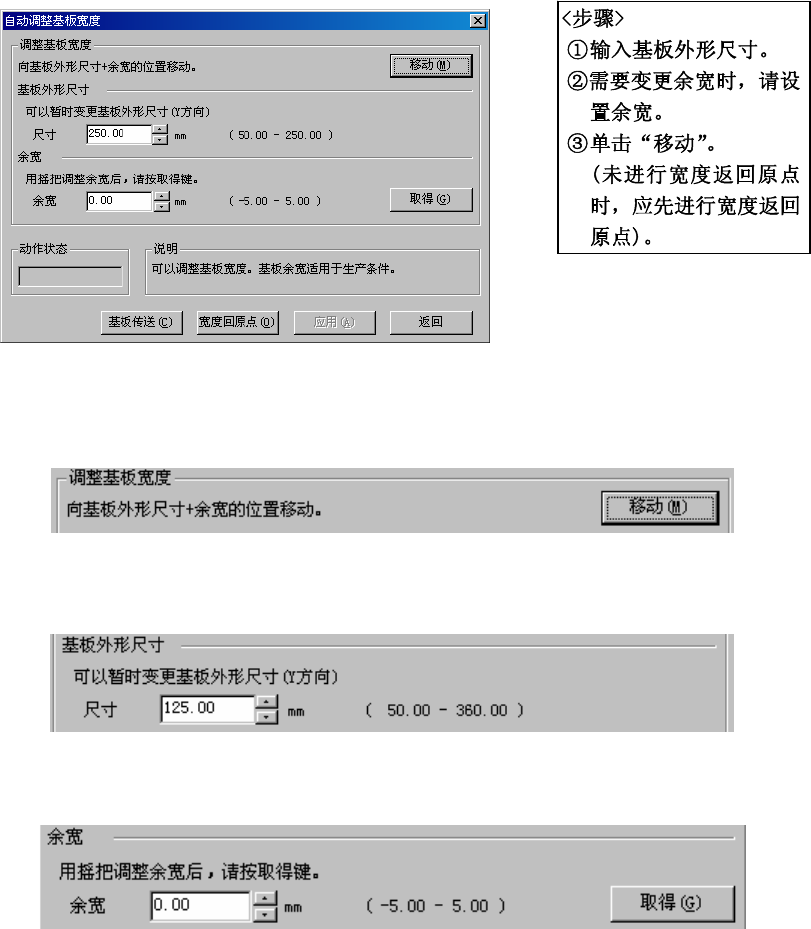

2-5-4-1-2自动调整基板宽度
可调整基板传送宽度。
选择菜单后，显示如下的画面。
1) 调整基板宽度
向基板外形尺寸+余宽的位置移动，运行时传送宽度值适用下列设定值。
2) 基板外形尺寸
设置基板外形尺寸。初始值设置为基板数据中的基板外形尺寸(Y)。
3) 余宽
设置基板与传送轨道的余宽。
使用机器前面的摇把进行调整后，按下“取得”按钮，将把当前的传送宽度与基板外形尺寸的差
值，作为余宽登录下来。
4) 基板传送按钮
调出基板搬入/搬出。
5) 宽度返回原点
进行基板宽度自动调整的返回原点。
6) 应用按钮
将余宽值应用于生产条件。
