操作手册Ⅱ
2-100
2-3-8-3通用图像元件的规格
1) 数量
· 每1个元件最多可以定义20个元件组。
· 每1元件组只能指定1种元件。
2) 尺寸规格
元件 项目 标准 VCS 选购件 VCS
间距 0.5～22.0mm 0.2～11.0mm
引脚宽度 0.22～10.0mm 0.08～5.0mm
引脚长度 0.4～10.0mm 0.14～5.0mm
引脚元件
数量 1～384 根/1 元件组
间距 1.0～22.0mm 0.25～11.0mm
直径 0.4～5.0mm 0.1～2.5mm
球/平面元件
数量 3～6936 根/1 元件组
3) 外形元件类的形状·尺寸规格
· 角、边的形状规格与外形识别元件相同。(请参见《使用说明书CD》的“4-3-7-3-8识别种
类”的“3外形识别元件的识别条件”。)
· 标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识别的尺
寸。
操作手册Ⅱ
2-101
2-3-8-4通用图像元件的数据制作概要
通过制作各元件组的数据来制作通用图像元件的数据。
各元件组的数据制作应输入下述各项：
①元件的信息(引脚或球、以及其大小、形状等)
②元件的数目与元件间的间距
③从元件识别中心位置到首元件
※
的距离
※首元件的定义如下。
·球元件⇒元件组内左下角的球。
·引脚元件⇒下边最左、右边最下、上边最右、左边最上的引脚。

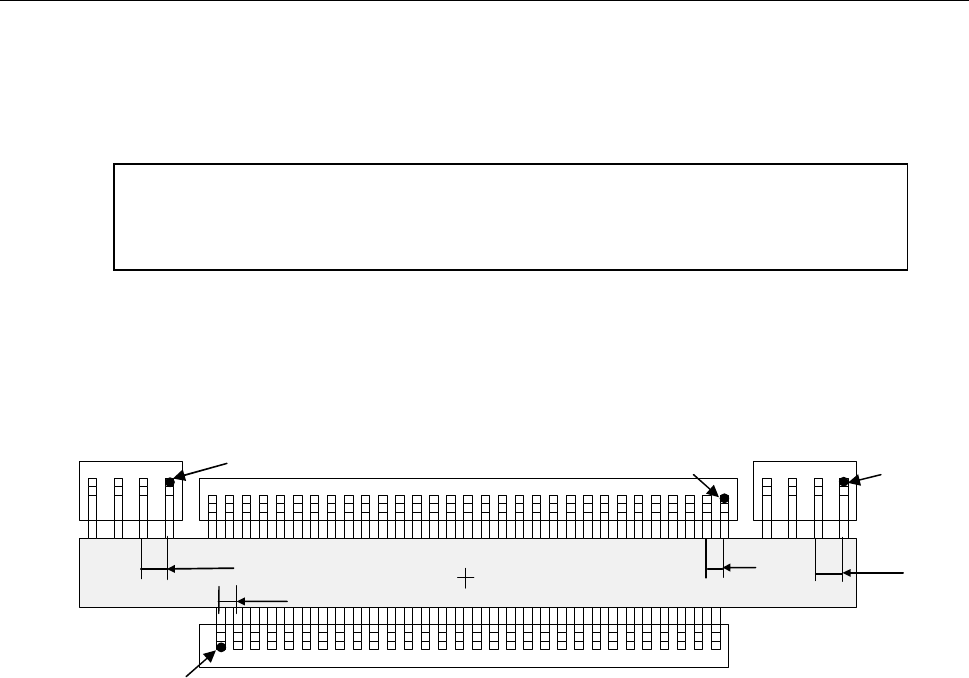

例)在下述通用元件，需制作 4 个元件组数据(单位：mm)。
此处省略了上述①的元件信息的输入方法。输入方法，请参见以下说明。
第 4 元件组 第 3 元件组 第 2 元件组
第 1 元件组
●第1元件组
·元件的数目及元件间的间距⇒数目：30，间距：1
·从元件识别中心位置到首元件的距离⇒X：-14.5，Y：-4
●第2元件组
·元件的数目及元件间的间距⇒数目：4，间距：1.5
·从元件识别中心位置到首元件的距离⇒X：21.5，Y：4
●第3元件组
·元件的数目及元件间的间距⇒数目：31，间距：1
·从元件识别中心位置到首元件的距离⇒X：15，Y：4
●第4元件组的数据制作
·元件的数目及元件间的间距⇒数目：4，间距：1.5
·从元件识别中心位置到首元件的距离⇒X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(0，0)
(-14.5,-4)
(-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
操作手册Ⅱ
2-102
2-3-8-5通用图像的输入项目
在“元件数据”里设置元件的通用图像后，“通用数据”的表格上将会显示“元素要素”按钮。

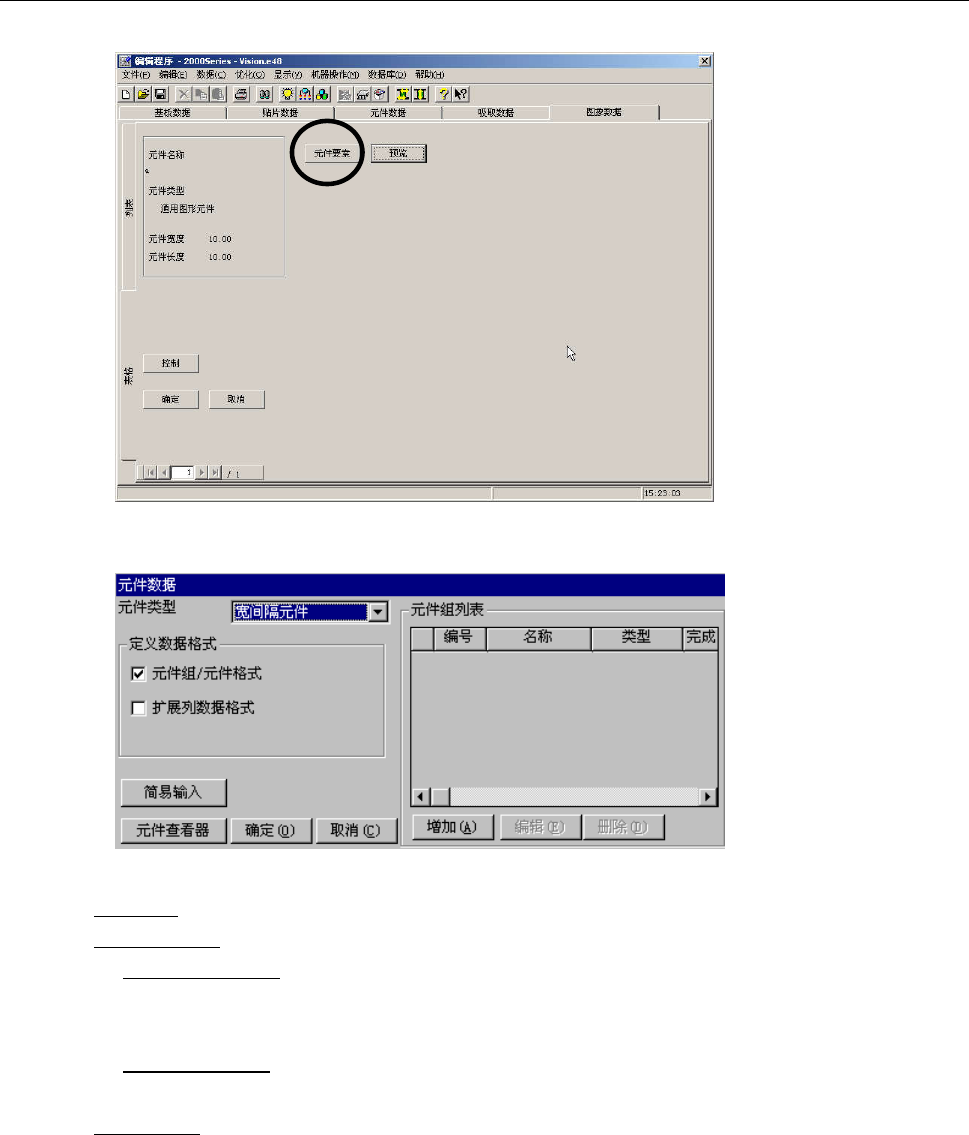

点击“元件要素”按钮后，将显示如下通用图像元件数据的制作画面。
●元件类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件组/元件格式：是指定引脚、球等识别要素(元件)，定义(间距、数量)相同识别要素的集
合(元件组)，指定该组的方向、位置的数据定义。在制作“多引脚元件”
和“复合阵列元件”数据时选择。
◇扩展列数据格式：是用 X、Y 坐标来逐一指定并配置识别要素(球、平面)的数据定义。在制作
“随机配置元件”数据时选择。
●元件组列表：用一览表来显示制作完成的元件组。
制作新建元件组时，请单击“追加”按钮，并在已存在的元件组编辑上单击“编辑”按钮。
