操作手册Ⅱ 2-110 2) 从元件数据画面打开 在元件数据画面中确认元件组数据已完成后，点击“元件查看器”按钮。 3) 从元件组画面打开 在元件组画面中确认元件数据已完成后，点击“元件查看器”按钮。
操作手册Ⅱ
2-109
2-3-8-6元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
2-3-8-6-1打开“元件查看器”
可从以下3处打开“元件查看器”，操作方法及显示内容因打开位置而异。
表 2-3-8-6-1“元件查看器”的操作与显示内容的差异
打开“元件查看器”的位置
要编辑元件数据时 显示内容
图像表格画面 必须关闭“元件查看器”
元件数据画面
显示所有的元件组
元件组画面
无须关闭“元件查看器”
仅显示当前的元件组

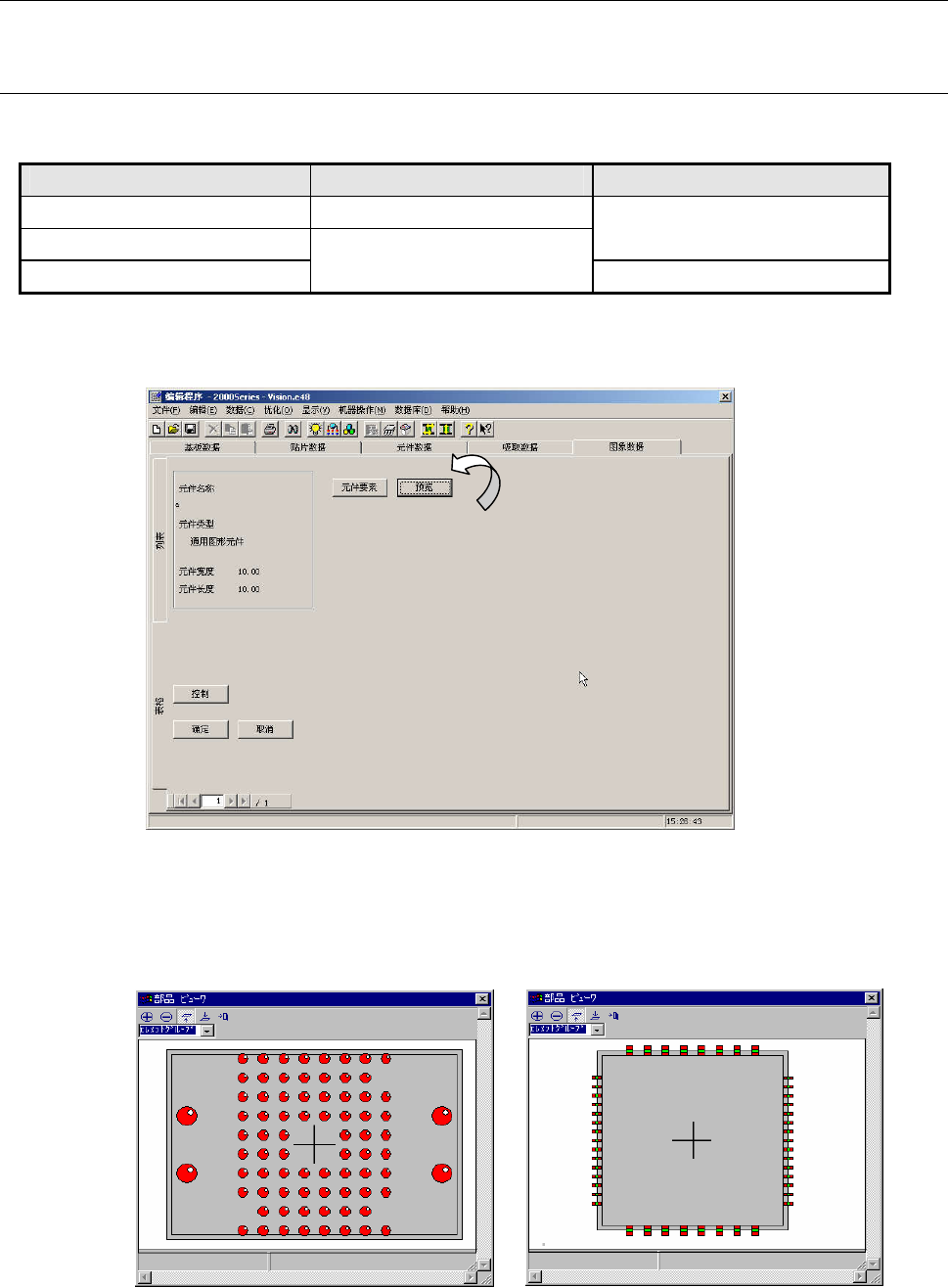

1) 从图像表格画面打开
若是通用图像元件，图像表格画面上会显示“预览”按钮。
◇ 点击“预览”按钮,显示如下的对话框。
【球元件的画面显示例】 【引脚面元件的画面显示例】
操作手册Ⅱ
2-110
2) 从元件数据画面打开
在元件数据画面中确认元件组数据已完成后，点击“元件查看器”按钮。
3) 从元件组画面打开
在元件组画面中确认元件数据已完成后，点击“元件查看器”按钮。
操作手册Ⅱ
2-111
2-3-8-6-2“元件查看器”的使用方法
从元件组选择列表中选择元件组，或用鼠标点击要选择的元件组，则选中的元件组显示为蓝色，
首元件显示为黄色。
【“元件查看器”画面说明】
■ 工具栏
※1：请注意，如果用“元件查看器”以从背面看到的图像来显示用表面定义的元件，或以从表
面看到的图像来显示用下底面定义的元件，则有可能看不到元件。
结束：关闭察看器。
俯瞰图：显示从上面所看到的元件的图像。※1
仰视图：显示从下面所看到的元件的图像。※1
缩小：点击图标，则按 10%的比例缩小。
放大：点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件 数据中 输入的元件外 形
(含引脚)
滚动条
表 示 元 件 中 心
的十字线
被选中的元件组的首元件
坐标
元件组选择一览表
工具栏
选中的元件组
首元件
