操作手册Ⅱ
4-81
4-4-4-14坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。

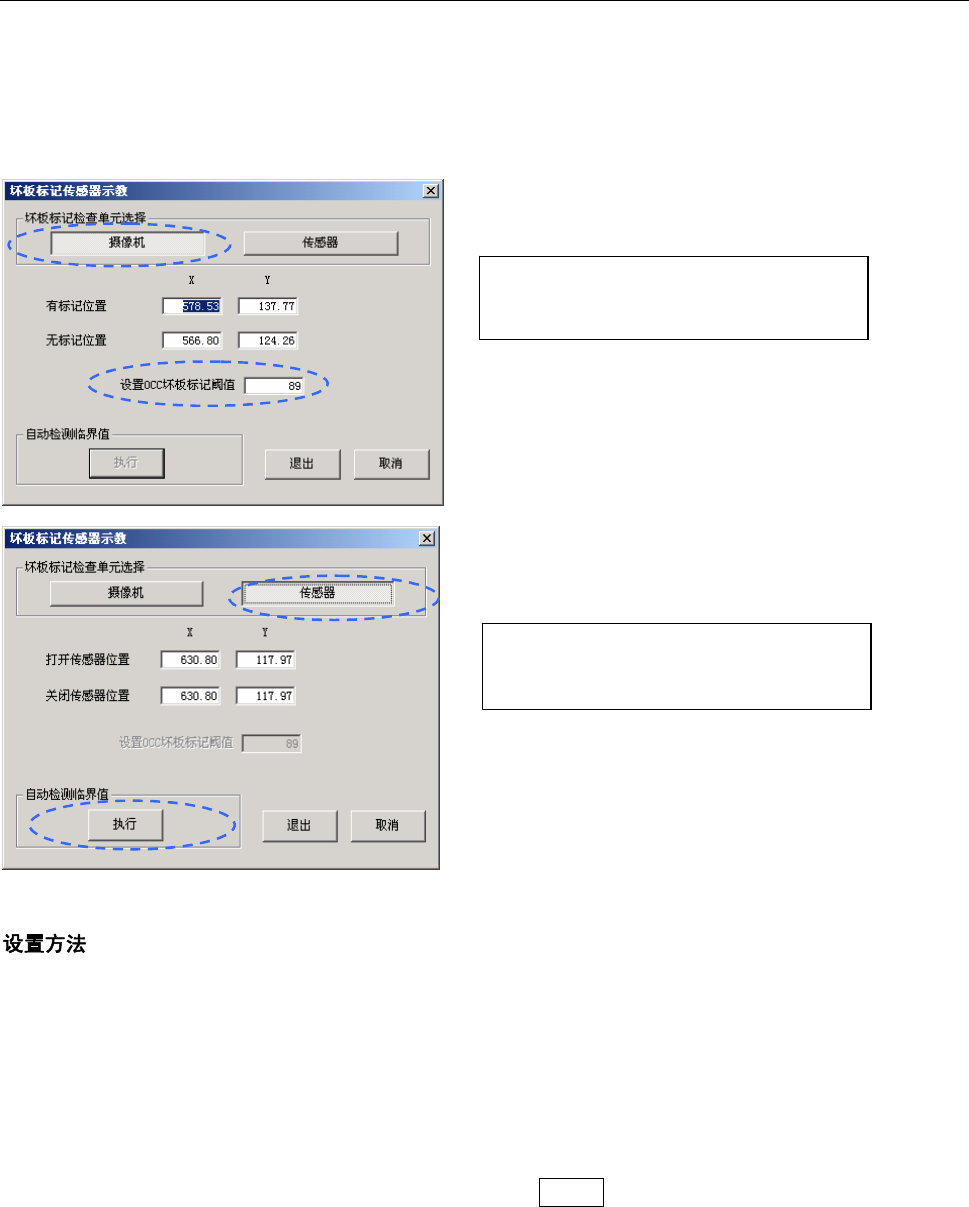

选择坏板标记传感器示教，则显示如下图所示的[坏板标记传感器示教]设置画面。从[摄像机]
和[传感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。
选择坏板标记检测单元。
要用 OCC 识别坏板标记时选择[摄像机]，用坏板标记传感器识别坏板标记时选择[传感器]。根据选择
单元切换设置项目，进行各设置项目的示教。
① 选择[摄像机]时
使用 HOD，用摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上,XY 值可同时被读取反映。
[无标记位置]是，在标记周围，尽量指定相对于标记有对比度的位置。
把光标放在 OCC 坏板标记阈值设置位置上，按 CAMERA键进行示教。
②选择[传感器]时
用 HOD，用摄像机示教输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上,XY 值可同时被读取反映。
输入 XY 位置后自动示教临界值。
选择[摄像机]后的状态
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
操作手册Ⅱ
4-82

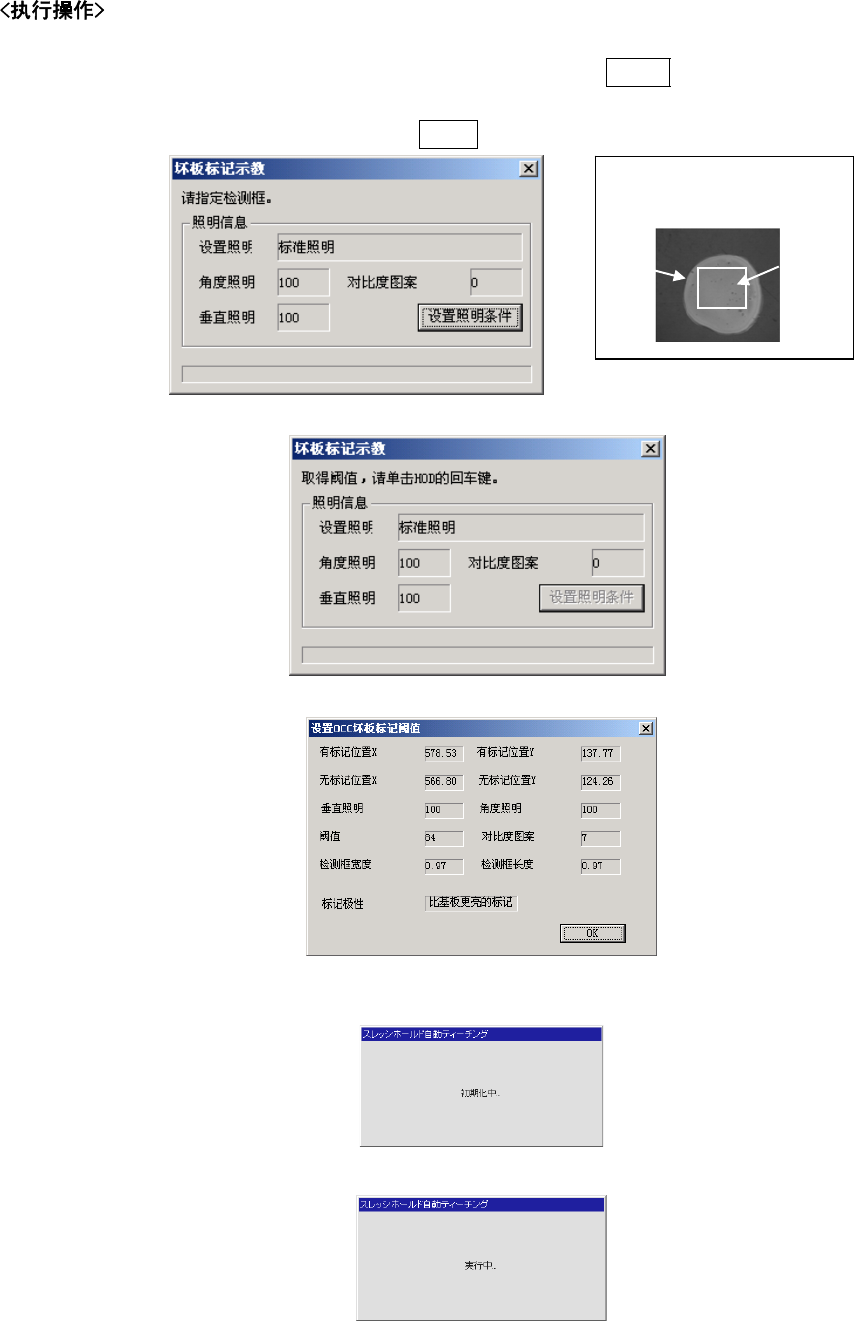

①设置 OCC 坏板标记阈值的操作
把焦点对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA键开始示教。
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键确认。
确认检测框后，进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。
经测定，取得阈值后，显示结果。
②临界值的自动示教
选择[执行]后，显示坏板标记传感器[初始化中…]对话框，进行坏板标记传感器初始化。
之后，显示坏板标记传感器示教[执行中…]对话框，自动执行示教。
设置检测框时，其位置选
在标记里面。
检测框
标记
操作手册Ⅱ
4-83
4-4-4-15共面检测
若安装有共面单元(可选)，则可指定“共面性的重试次数”和“基准平面制作方法”。

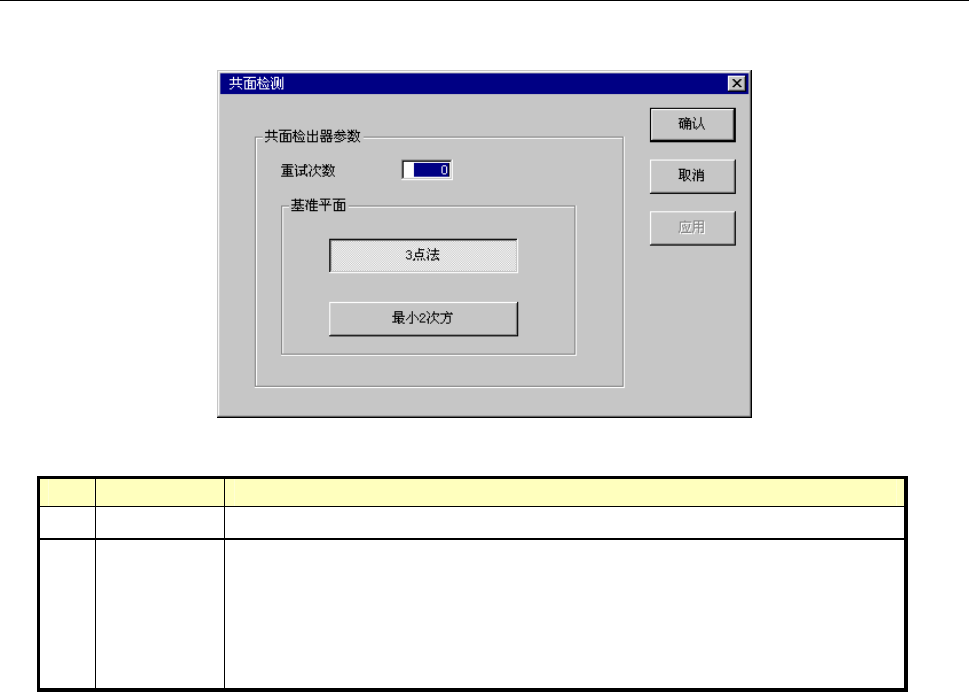

选择共面检测后，可显示如下共面检测设置画面。
No. 项目 设置内容
1 重试次数 设置共面检测时的重试次数。
2 基准平面
为了判断引脚(或球)悬浮，需要决定作为判断基准的平面(基准平面)。
基准平面是通过识别所有引脚并由此制作假想平面的方式决定。该基准平
面的制作方法，可选择“3 点法”和“最小平方法”。
根据 JIS 标准的规定，引脚元件采用“3 点法”，球元件采用“最小平方
法”。
