操作手册Ⅱ
2-96
1) 引脚元件组一览
引脚元件组一览中，可进行与Windows浏览器类似的操作。
2) 引脚位置、引脚数量、引脚间距
●引脚数量(LC)： 组内的引脚数
●引脚间距(LP)： 从引脚中心到下一引脚中心的距离
●第 1 引脚位置 X(FLX)： 从角(最外周)到第 1 元件的距离
单击“＋”，则符号变为
“－”，并显示在该引脚
位置所定义的元件组。
操作手册Ⅱ
2-97

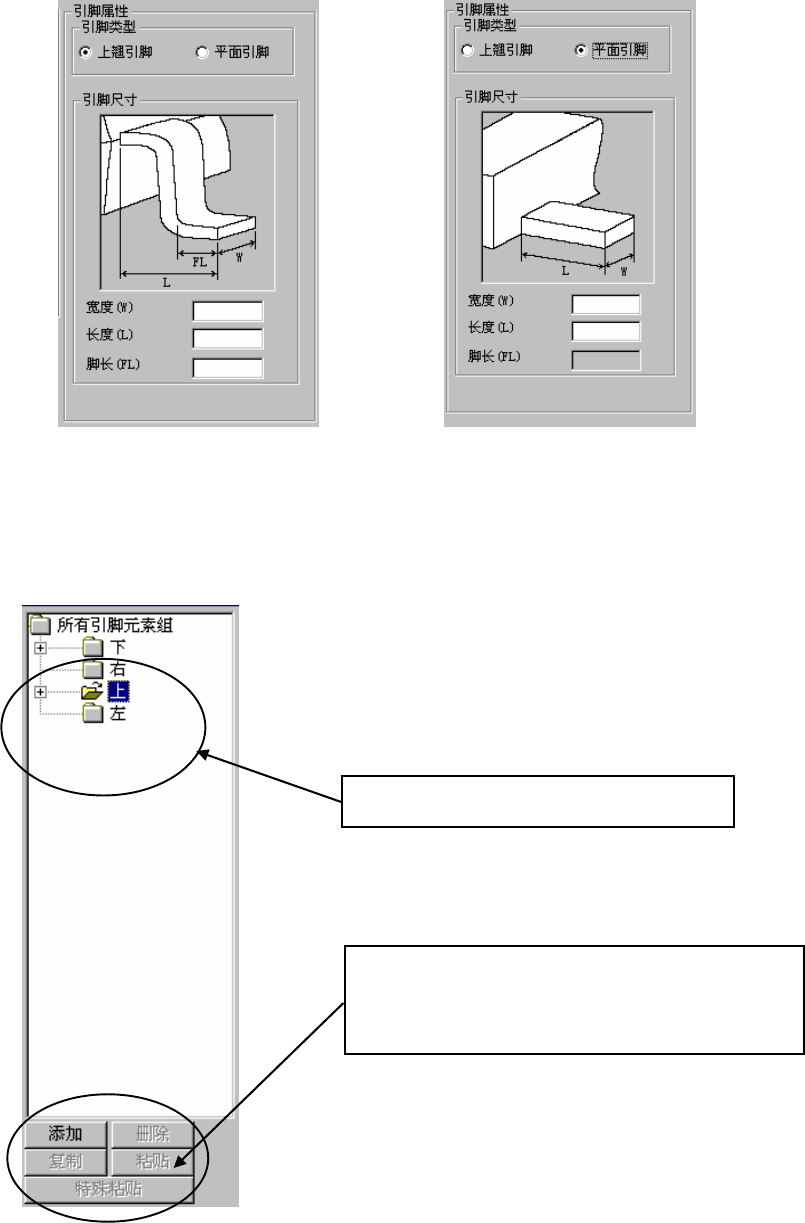

3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
【鸥翼形引脚】 【平板引脚】
4) 元件组的编辑
在“引脚元件组一览表”画面中进行元件组的追加、删除或复制。其操作方法与Windows的浏览
器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
操作手册Ⅱ
2-98
2-3-8-2-4外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件)的简易输入。
其条件为∶所有的元件组必须都位于角上或边上，且元件组的最大数目为“4”。

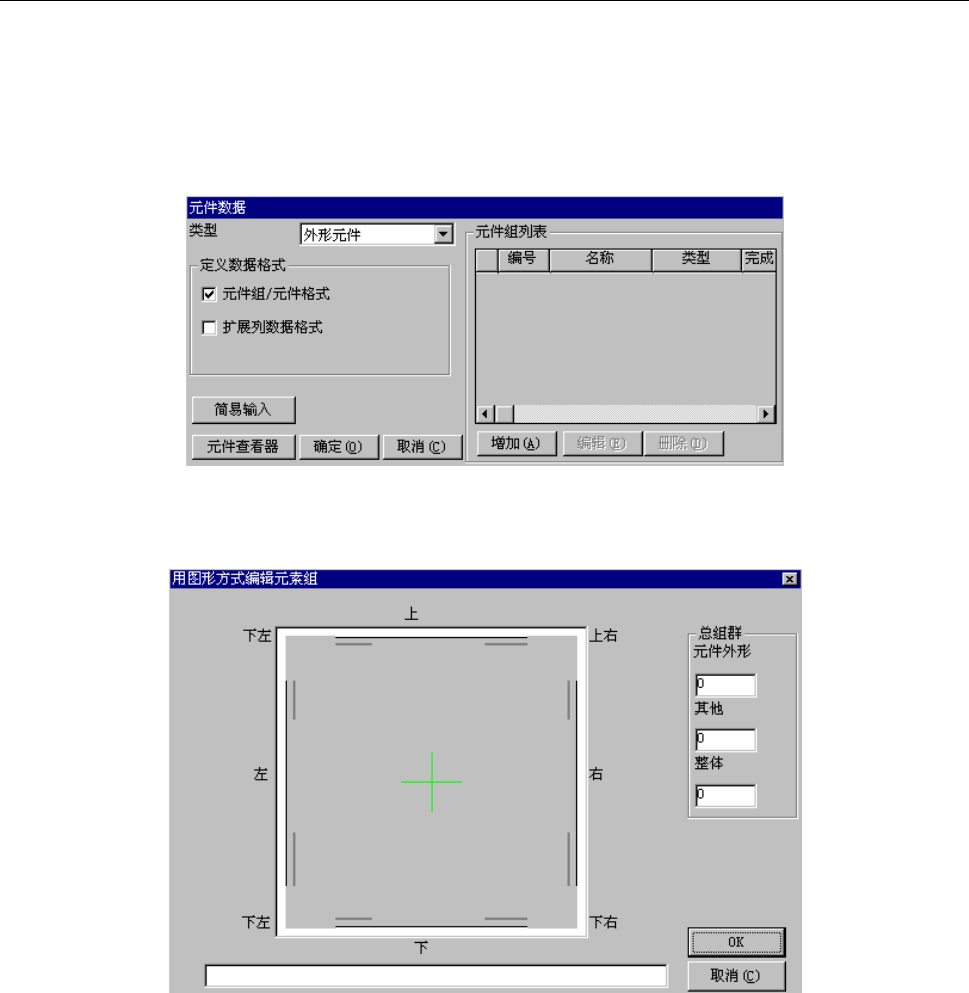

1) 起动“用图表来编辑外形元件组”画面
① 在元件数据画面中选择“外形元件类”，并选择“简易输入”。
【选择外形元件类】
② 显示“用图形方式编辑元素组”画面。
