操作手册 II 3-23 ① 设 定项目 NO. 项目 内容 １ 初始值 设置使用前的包装状态的元件数量。 ·托盘包装状态的，自动设置元件数据托盘的行、列数。 ·使用送料器元件时，当 0 的设定不变时，不进行剩余数量的减算管 理，持续贴片直…
操作手册 II
3-22
3-4工具
3-4-1设置元件数
输入元件数，以便管理剩余元件。不输入时，托盘将自动根据元件数据的托盘信息计算出元件数
量进行设置，把送料器设定为“0”。此时，将不进行送料器元件剩余数量的管理。
调整至能够吸取元件后，要继续生产时，必须清除错误。清除错误的操作,要在设置元件数时进
行。

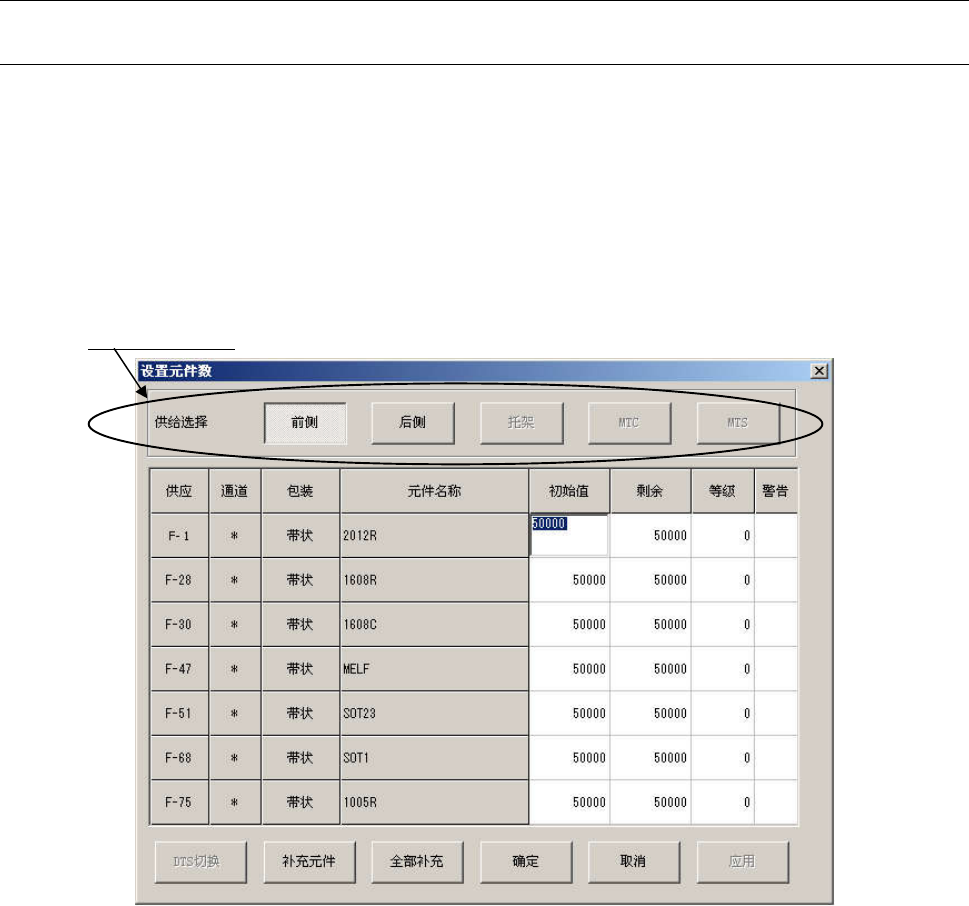

从菜单栏中单击“工具”/“设置元件数”，显示设置元件数画面。
选择供应装置。
操作手册 II
3-23
① 设定项目
NO. 项目 内容
１ 初始值
设置使用前的包装状态的元件数量。
·托盘包装状态的，自动设置元件数据托盘的行、列数。
·使用送料器元件时，当 0 的设定不变时，不进行剩余数量的减算管
理，持续贴片直到发生重试超次。
２ 剩余
·显示参见元件数当时的元件剩余数量。进行生产时每吸取一次元件，
则该数量被减去。
·初始值为 0 时，不进行减算。
３ 等级
当剩余数量少于等级数量时，用黄色闪烁的信号灯发出警告。
初始值设为 0 时无此功能。
４ 警告
显示元件的供应错误。
*：表示剩余数量比标准低。
E ：表示吸取重试超次，元件吸取被中止。
解除方法…输入剩余数量或执行补充命令后，警报解除。
② 按钮说明
NO. 项目 内容□
１ DTS 切换 更换 DTS 托盘。生产程序中不存在 DTS 元件时不能选择。
２ 补充元件 按初始数对好光标行剩余数，清除全部警告。
３ 全部补充 对所有的元件进行补满处理。
４ 确定
确定元件数的设置内容后将其结束，返回调出的生产条件或生产状
态。
５ 取消
不确定设置元件数的设定内容而将其结束，返回调出的生产条件或
生产状态。
６ 应用 确定设置元件数的设定内容。
3-4-2操作选项
仅显示主画面的“选项”/“操作选项”中有关生产的项目。
在“生产”画面与“选项”画面的任何画面中设定，效果相同。
详细情况请参见“4-2操作选项”的相关说明。
操作手册 II
3-24
3-4-3修改数据
生产中，如果发生了激光识别错误等情况，可在生产画面中更改“激光高度”等的“元件数据”，
并再次检查。

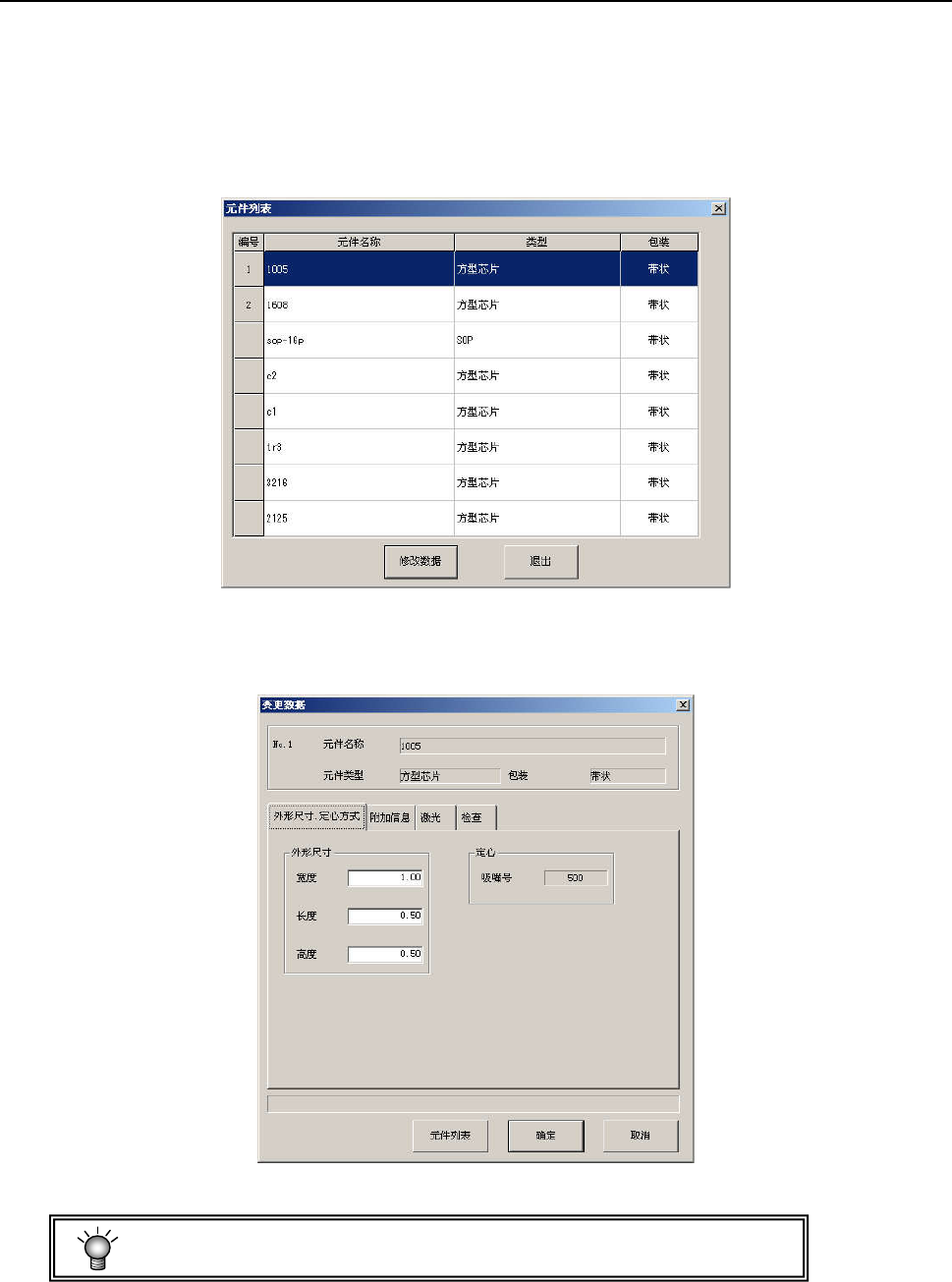

在菜单栏中选择“工具”/“变更数据”后，显示如下的元件列表画面。
选择需要变更数据的元件，单击“修改数据”。
显示如下的元件数据编辑画面。
根据产生错误原因修正相应项目，并单击“确定”。
元件数据的内容中，送料器种类等部的一分信息不能变更。
