操作手册Ⅱ
4-96
4-5-2手动控制的起动与结束
4-5-2-1手动控制的启动
从菜单栏中选择“设置”/“手动控制”后，可显示下列手动控制初始画面。选择[显示]→[设
置值一览显示]、或[构成图]切换画面。
【

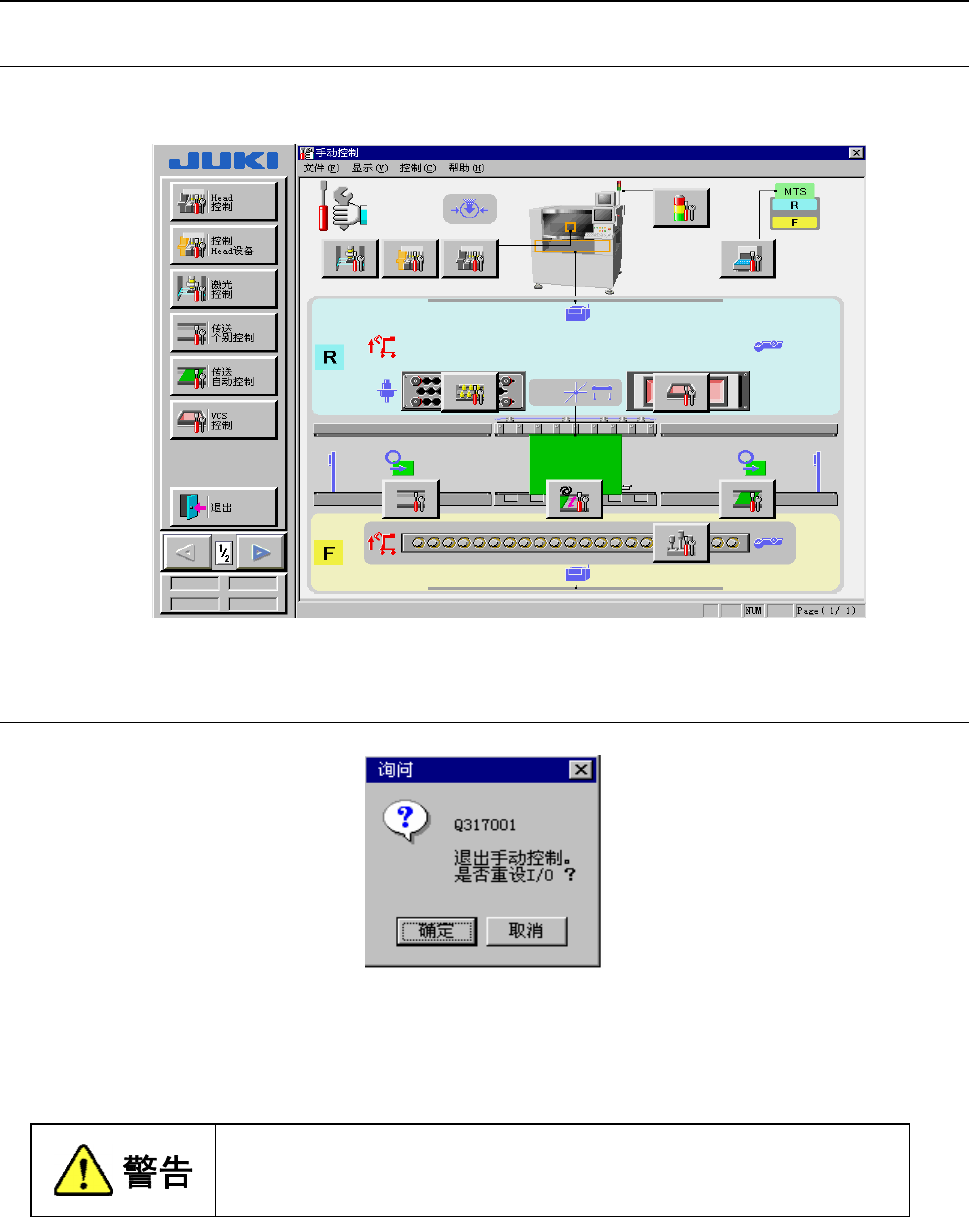

手动控制初始画面(构成图显示)
】
4-5-2-2退出手动控制
如果从菜单栏中选择“文件”/“退出”，或选择命令按钮的“退出”，则显示退出的询问画面。
“确定”：执行I/O安全方向设置后可退出。例如，贴片头带有吸嘴时，将吸嘴返回ATC后，退出
手动控制画面。
“取消”：返回手动控制画面。
选择“确定”后，则轴会移动并开始各 I/O 的安全方向设置。在选择“确
定”前，请务必确认装置内部无人作业。此外，为了避免人身伤害，在运
行过程中，切勿将手放入装置内部，也不要将脸和头靠近装置。
操作手册Ⅱ
4-97
4-5-3贴片头控制菜单
右击鼠标或按命令按钮的“Head控制菜单”，即可显示弹出菜单。从菜单的列表中选择要执行的
项目后，即可执行该动作。
从弹出菜单中选择项目后，轴将立即移动。在选择前，请务必确认装置内
部无人作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
4-5-4激光图像显示
可以确认激光的状态。
激光经常出错时，或清洁激光以后，请按下列说明进行检查。

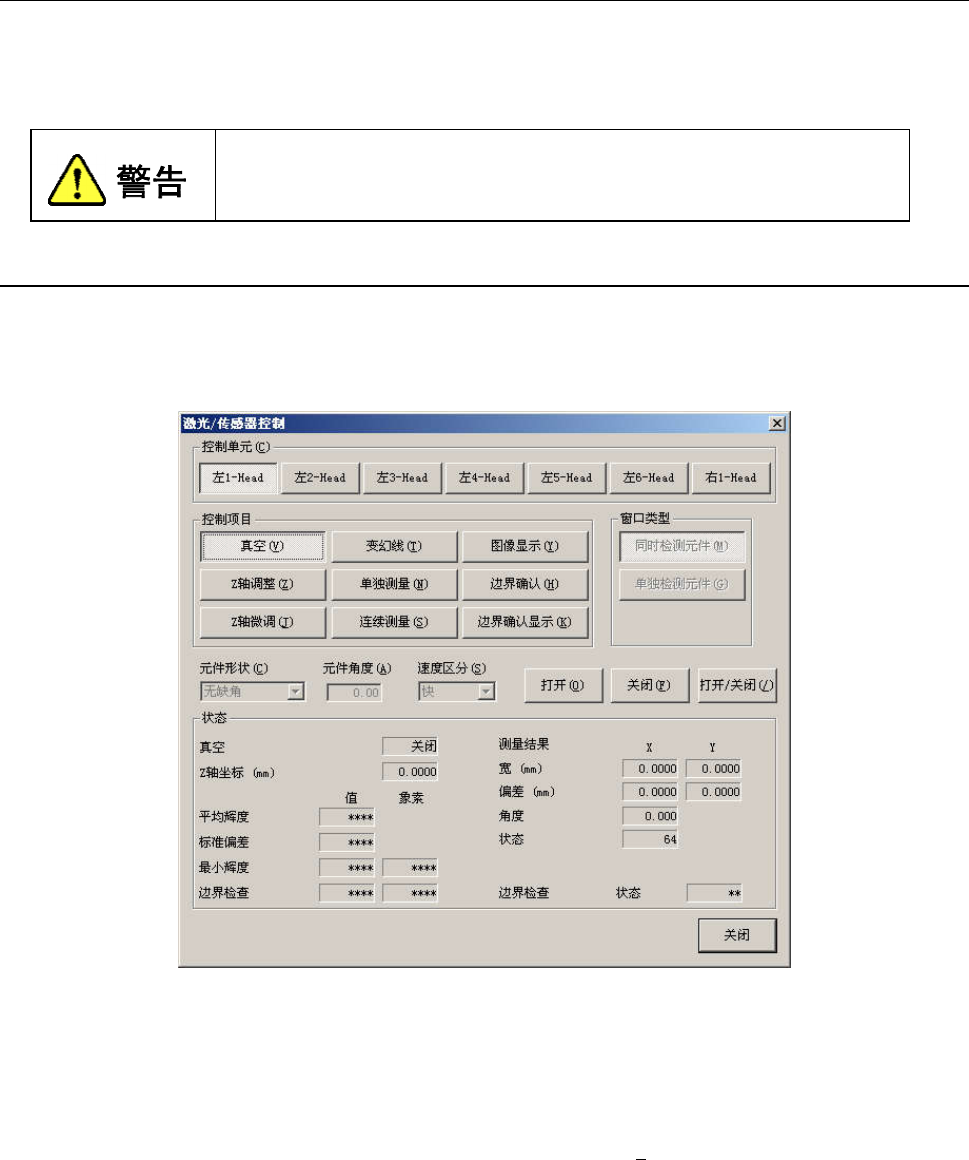

从菜单栏里选择「控制」→「贴片头」→「激光/传感器控制」，显示出激光/传感器控制画面。
1) 显示图像
显示所选择的贴片头激光传感器图像数据。
请把贴片头和吸嘴移动到激光面的上面。
在控制项目的“显示图像”选中的状态下，请单击<执行(E)>按钮或按[F3]键，进行控制。
操作手册Ⅱ
4-98
【

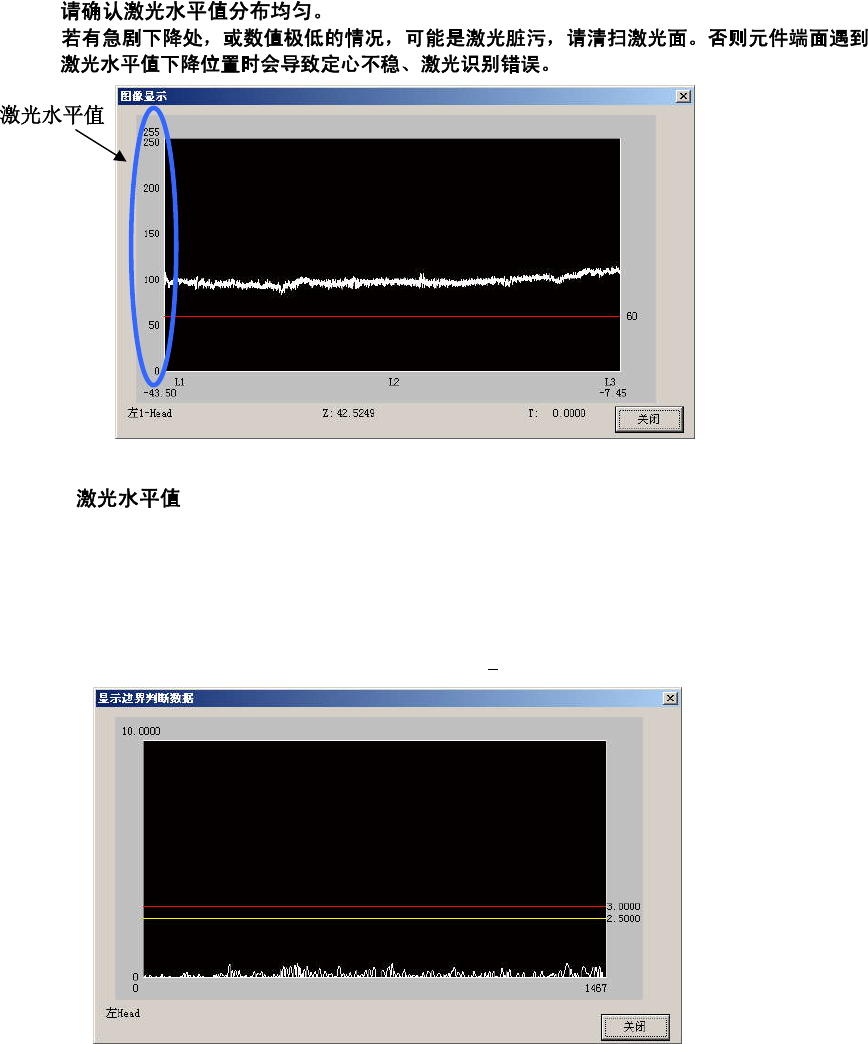

图像显示例
】
※
：受光部接收发光部发出的光的明亮度用数值 0(暗)～255(亮)来表示。因此，
有脏污等时水平值会下降。
2) 边界确认显示
对所选择的贴片头的边界进行全面激光传感检查（脏污检查）,检查结果以数据形式显示。
选中控制项目的“显示边界检查”时,单击<执行(E)>按钮或按[F3]键，进行控制。
【
显示边界检查
】
边界检查与元件检测时的情况接近，是用激光感应来确认的功能，可更加确切地判断激光传感器
的好坏，而通过图像检查则难以判断。边界检查以量纲为１的值表示，超出红线，元件端面到达
该位置时，定心会变得不稳定。超过红线时，请进行清洁工作。
