操作手册Ⅱ
4-88
关于判定值
吸取位置偏移检查是指测量元件中心到元件吸取点的距离，预测有无接触。
条件式元件中心–元件吸取点<±（元件外形尺寸×判定值）
不能满足本条件式时，可判断为有与激光面接触的可能性而停止生产。
检测吸取位置偏移的判定值，在 4-3-5-2-6 元件数据＞检查中也有。
元件数据的吸取位置偏移检查的「检查」选择为“是”时，应使用元件数据的判定值。
使用判定值的条件如下。
A 4-2-2-4 操作选项＞生产功能２ 「进行激光面接触检查」
B 机器设置＞激光面接触检查＞检查吸取位置偏移
C 2-3-5-2-6 元件数据＞检查＞检查吸取位置偏移
从吸取方供给装置开始生产时，只在生产再开始后的首次吸取时进行。
在元件尺寸长边大于 2.8mm 时，进行检查。
对元件尺寸不满 1.4mm 的边，不进行检查。
图像识别元件，不进行检查。
No. A B C 判定值
1 不检查 － 不进行激光面接触检查。
2 不使用
－
进行激光面接触检查，但不进行吸取位置偏移检查。
3 否
进行激光面接触检查，也进行吸取位置偏移检查。
（使用机器设置的判定值）
4
检查
使用
是
进行激光面接触检查，也进行吸取位置偏移检查。
（使用元件数据的判定值）
操作手册Ⅱ
4-89
●管状转换器的设置
这是利用 HMS 补正管状转换器的吸附位置的功能。设置项目如下所示。
使用 设置是否通过 HMS 校正吸取位置功能。 ON/OFF
检查位置偏差 设置用 HMS 检查吸附位置偏差的开始位置。
输入从元件端面至开始检查位置的偏差。
元件吸附位置偏差小时，不进行吸附位置的校正,只缩小运
行节拍的降低幅度。默认值为 1.00mm。
-5～5mm
检查元件
最小尺寸
设置进行吸附位置偏差检查的元件最小 Y 尺寸(吸附数据
基准的 Y 方向的尺寸)。
此设置仅限于对容易产生问题的大型元件进行检查，可以
起到抑制运行节拍降低的效果。
默认值为 14.85mm。
0～50mm
检查范围 设置用 HMS 检查元件端面的范围。
输入从吸取位置到管转换器挡块的距离。在这个范围内，
检查不出元件端面时，作为元件用完处理。但是，不累加
到元件用完次数里。
默认值为 20.00mm。
5～50mm
在[检查位置偏差]、[检查元件最小尺寸]中设置的值，作为与生产程序无关的固定的值使用。默认值
为，用 SOP、SOJ 管转换器上、以 16.51mm 作为 X 方向最大尺寸计算出的值。

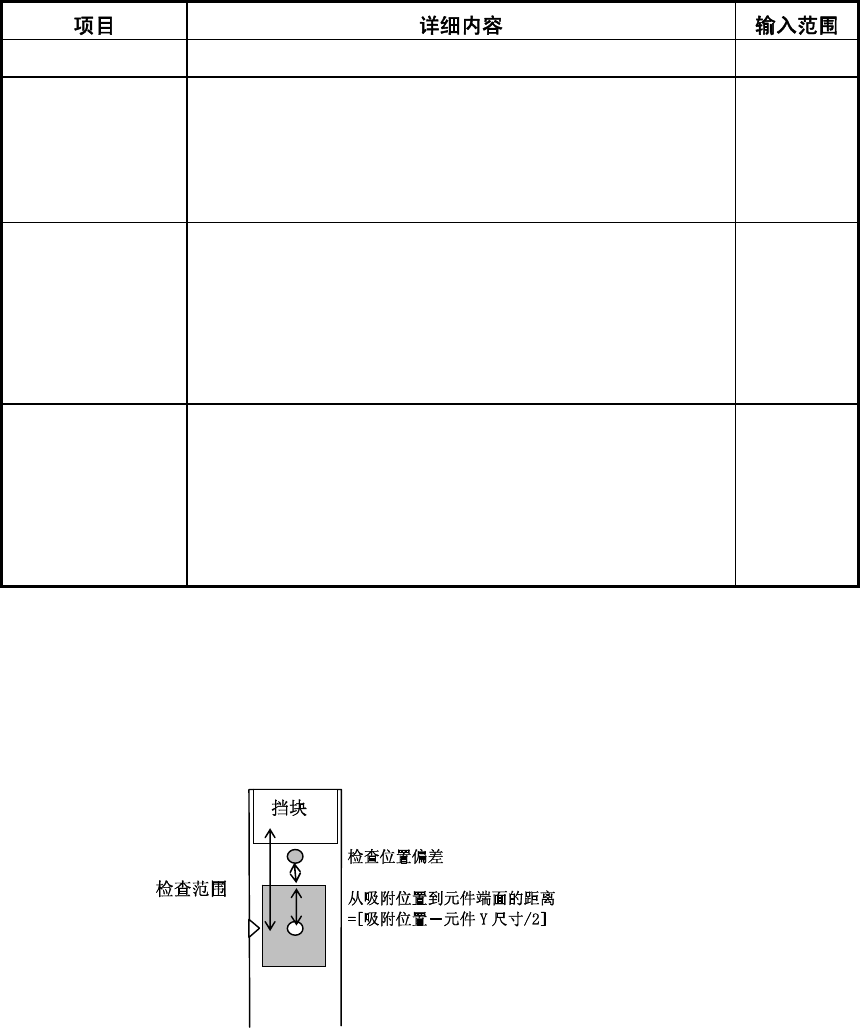

各设置值的关系请参见下图。
ストッパ
検査位置オフセット
吸着位置から部品端面までの距離
＝|吸着位置－部品 Y サイズ/2|
検査範囲
操作手册Ⅱ
4-90
4-4-4-19基板二次元代码位置设置
设置 IS 关联功能(随需应变)使用的基板二次元代码位置。

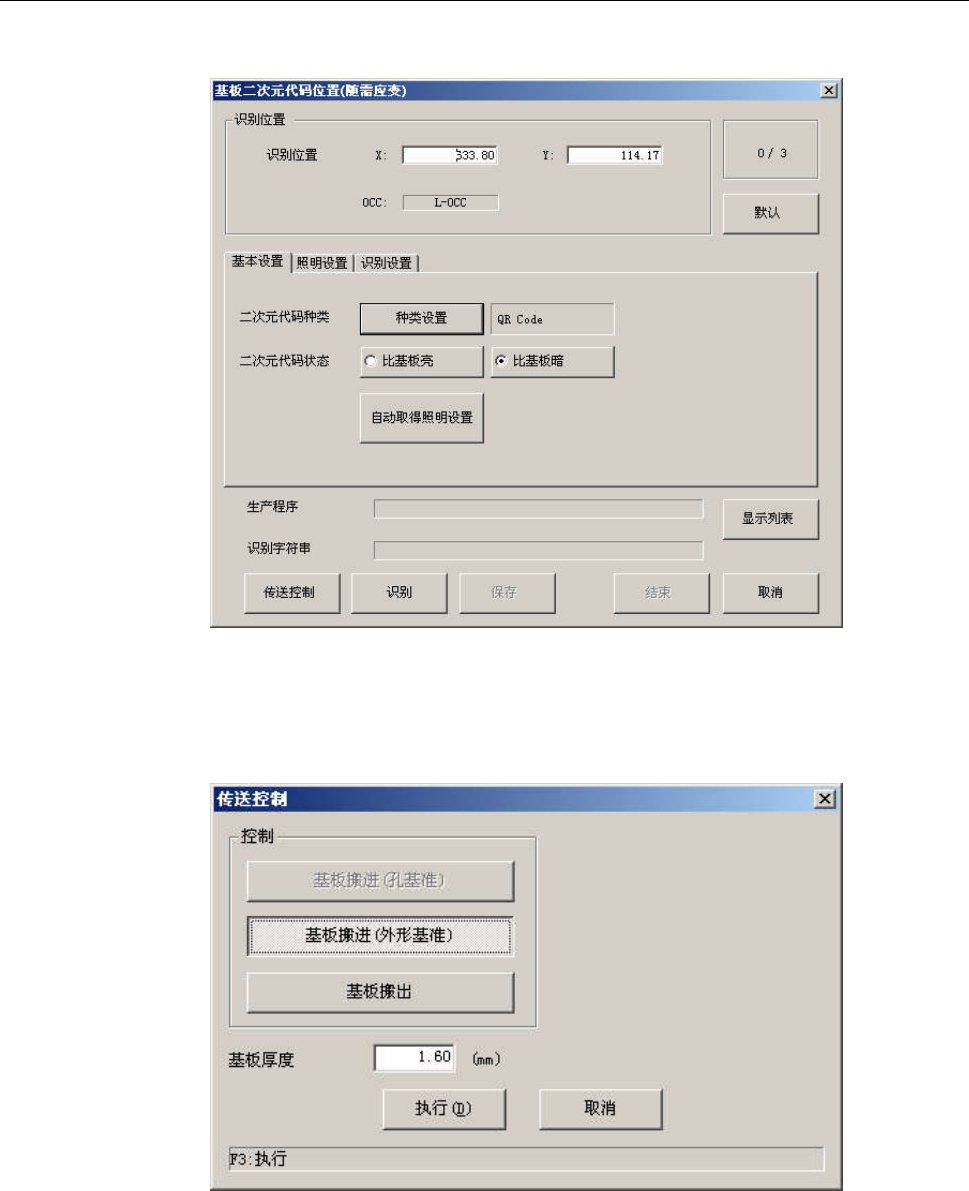

选择基板二次元代码位置设置后，会显示如下图的基板二次元代码位置设置对话框。
选择「传送控制」后即显示如下画面。执行「基板搬进」，搬进所要生产的基板后，摄像机会自
动移动到基板的识别位置。
