操作手册Ⅱ 2-34 2-3-5元件数据 “元件数据”，是指对“贴片数据”输入的“元件名称”输入详细的信息数据。 因此，凡是在“贴片数据”中输入的所有元件名称，必须制作对应的数据。 2-3-5-1元件数据画面的显示 元件数据的输入…
操作手册Ⅱ
2-33
在区域坏板标记列表中，显示已注册的区域坏板标记的列表。
从中选择要使用的区域坏板标记。
要注册新的标记时，输入区域坏板标记的 X 坐标、Y 坐标、基准。
“画面显示内容”
·标记 ID ：输入标记 ID。最多可输入 8 个半角文字。
·共有数 ：显示打开区域坏板标记画面时的，参照区域坏板标记的贴片数据点
数。但不能编辑。
·X ：输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 X
坐标。
·Y ：输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 Y
坐标。
·基准 ：选择是以电路原点（电路位置基准）为坐标的基准位置；还是以基
板原点(基板位置基准)为坐标的基准位置。
坏板标记的颜色与基板必须有明显的区别，其直径也应在 2.5mm 以上。
另外，使用识别坏板标记所需时间，将使节拍时间相应延长。
11）
・
吸取 贴片监视（选购项）
可在
・
吸取 贴片监视功能有效的贴片机上，进行设置。
详细内容，请参见『
・
吸取 贴片监视使用说明书』。
操作手册Ⅱ
2-34
2-3-5元件数据
“元件数据”，是指对“贴片数据”输入的“元件名称”输入详细的信息数据。
因此，凡是在“贴片数据”中输入的所有元件名称，必须制作对应的数据。
2-3-5-1元件数据画面的显示
元件数据的输入画面，有表格显示和列表显示2种形式。

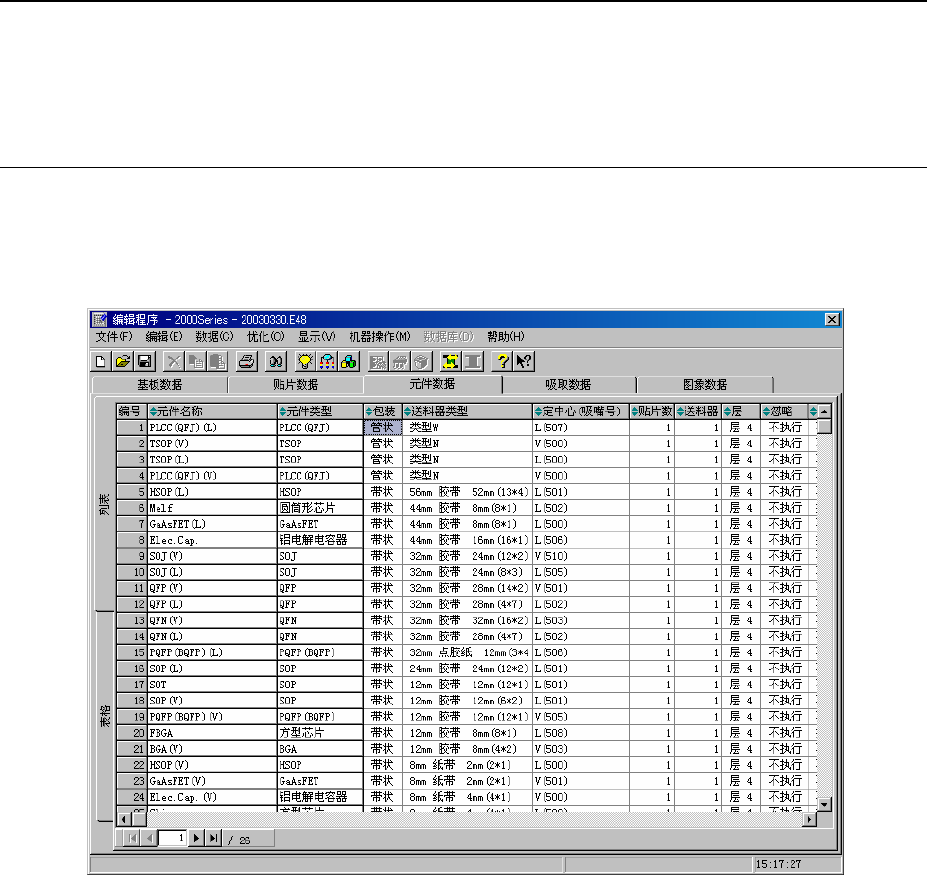

列表显示画面，是以列表形式显示多个元件数据的概要。在列表显示画面中，不能输入数据，
只可查看数据的完成情况。
操作手册Ⅱ
2-35

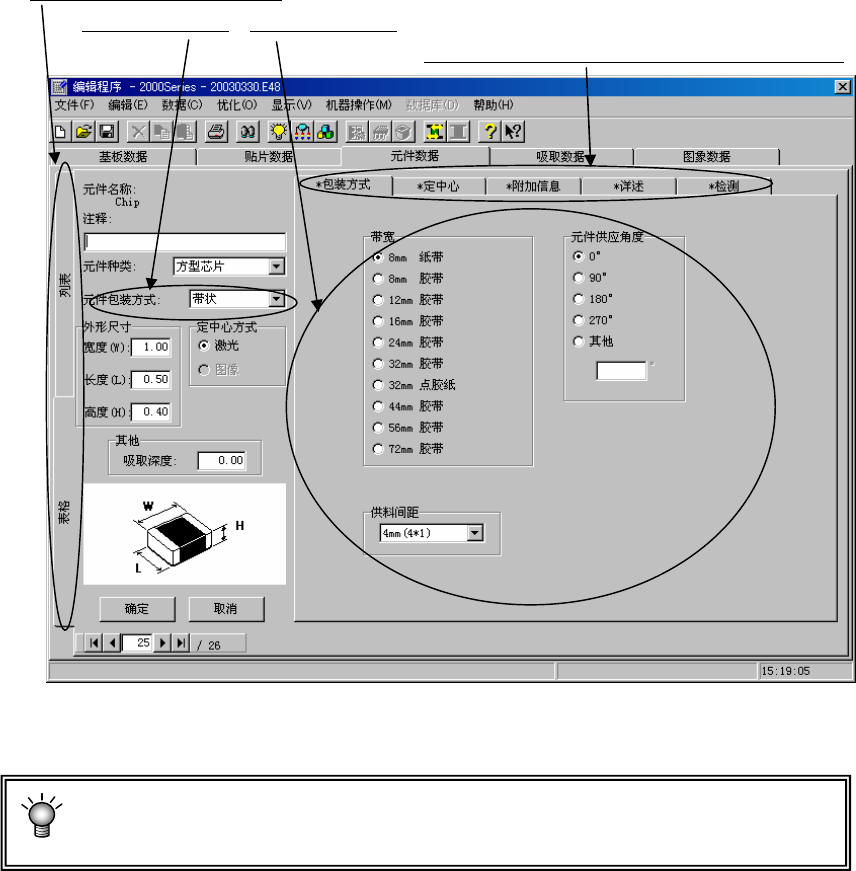

从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，此时，可进行元件
数据的制作和编辑。
表格显示画面由基本部分与包装方式、定中心、附加信息、详述、检测部分构成，1个元件
数据显示一个画面。
表格与列表画面的切换标签
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。
※键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
